标准管材规格城市通勤自行车车架结构

　　该套车架结构采用常规印度标准管道规格完成主体搭建，整体围绕城市日常通勤、短途代步类两轮骑行场景做构架规划，没有引入异型定制管件，全部主承力杆件都选用市面流通的标准圆管截面，从源头降低小批量试制、线下维修替换环节的物料筹备难度，适配社区车行、小型骑行装备工坊的常规加工条件。

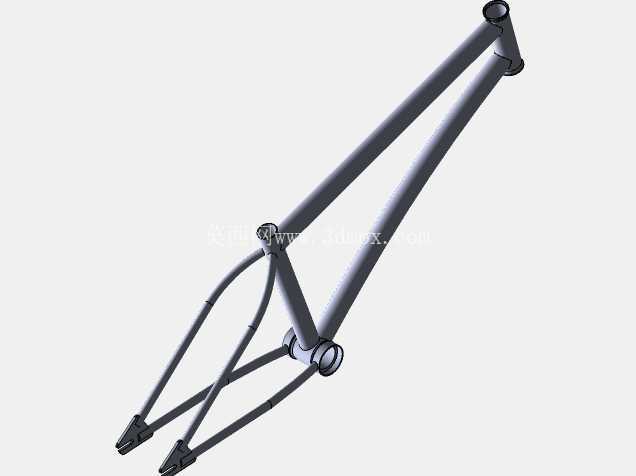

　　从实际骑行承载逻辑来看，车架作为两轮骑行装备的核心承载基体，需要同时承接骑行者体重、路面颠簸冲击、转向力矩以及后轮驱动端的交变载荷，整套构架的杆件排布完全贴合硬架自行车的受力传递路径：头管位置预留前叉转向立管的装配同轴空间，上下两根主梁从头管位置向后延展，交汇至中轴五通区域，把骑行者踩踏发力、上半身压载的载荷直接传导至整车核心节点；后三角区域由两组平行后上叉、后下叉构成，后叉末端开设开口式轮轴卡槽，可直接卡入后轮轮轴，配合锁止螺母完成后轮固定，既能够承接后轮地面反馈的竖向震动，也能把踩踏驱动力从五通区域顺畅传递至后轮轴。

　　建模过程中优先梳理了各管件的对接相贯线，所有圆管相交位置都按照实际管材焊接的贴合形态做切口匹配，没有出现杆件穿插、对接面留缝的理想化建模问题，后续结构工程师拿到模型后可以直接导出相贯线切割图纸，交给管材加工工位完成数控切管，不需要二次反复测量管件对接角度。头管、五通、后叉尾钩这三个核心安装节点都保留了完整的装配基准：头管内孔预留标准碗组压装的同轴尺寸，五通位置的筒状结构适配常规方孔中轴的装配边界，后叉开口间距匹配主流公路、通勤轮组的花鼓宽度，不需要对安装位做二次扩孔、补焊调整。

　　尺寸边界层面，整套车架的轴距、立管高度、上管抬升角度都参考常规成人通勤车的骑行几何设定，头管倾角保留稳定的转向拖距，既不会出现转向过于灵敏导致高速骑行发飘的问题，也不会因为拖距过大让低速挪车、转向变得沉重；后下叉长度兼顾踩踏发力刚性和后轮拆装操作空间，日常拆卸后轮补胎时，轮组可以直接从后叉开口处取出，不需要额外掰开叉体。立管角度匹配常规坐垫杆的插入深度范围，适配不同身高骑行者调整坐垫高度的使用需求。

　　设计思路上没有做多余的异型减重造型，全部依托标准管材的自身截面强度完成承力，焊接工位可以采用常规氩弧焊接工艺完成所有节点连接，不需要定制特殊成型模具。构架整体预留了充足的附件安装边界：主梁管下方可以挂载水壶架、通勤车篮支架，后叉位置可兼容安装脚撑、挡泥板、后置货架，不需要在主承力管上额外打孔破坏结构强度。针对日常通勤场景的使用特性，管材壁厚选取兼顾抗冲击韧性和整体重量，遇到路面坑洼冲击时，圆管构件可以通过微量弹性形变吸收部分震动，避免硬脆结构出现焊缝开裂问题。

　　从结构校验的视角来看，这套构架的力流路径十分清晰，骑行者的竖向载荷通过坐垫立管传递至五通节点，再分流至前后两组轮轴支撑点，踩踏时的横向力矩通过后下叉、主梁的环形三角结构抵消，转向力矩通过头管与上下梁组成的前三角区域分散，所有高应力集中的焊接节点都布置在管件交汇的补强区域，实际生产时只需要在五通、头管对接位置添加少量补强片，就可以满足长期通勤骑行的疲劳强度要求。模型完整还原了所有管件的空间角度、对接位置和安装接口形态，结构设计人员可以在此基础上快速调整管材壁厚、追加附件安装位，也可以直接导入工程图模块生成管材下料、焊接工装定位的参考图纸，大幅缩短同类通勤骑行车型的开发周期。
