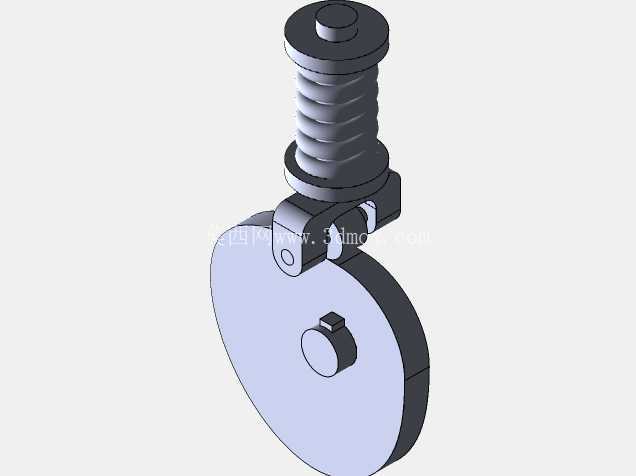

滚子从动件盘形凸轮弹簧压紧机构

　　这套滚子从动件盘形凸轮机构，是自动化生产线、包装机械、轻工专用设备里最常见的间歇运动执行单元，核心作用是把驱动轴的连续回转运动，转换成从动端按预设轨迹往复的直线升降动作，在需要定点推送、工位夹紧、定时顶料、顺序进给的工况里承担运动规律生成的核心功能。

　　从实际装配逻辑来看，整套机构的运动基准全部落在底部盘形凸轮上：凸轮轮廓不是标准圆形，轮廓径向尺寸随转角连续变化，曲线段按照从动件升程、远休止、回程、近休止四个运动阶段拟合，升程段轮廓平缓抬升推动从动件上行，远休止段轮廓半径保持恒定让从动件停留在最高工位，回程段轮廓半径逐步缩小，从动件在弹簧力作用下平稳回落，近休止段从动件保持在最低位置等待下一工作循环，整套轮廓曲线在建模时已经做了曲率连续校验，不存在尖点、曲率突变的问题，能有效避免高速运转时的刚性冲击。

　　和凸轮轮廓直接接触的是端部铰接的滚子部件，滚子通过销轴铰接在从动摆臂下端，滚子自身可以绕销轴自由转动，工作时滚子和凸轮轮廓之间是滚动摩擦，相比传统尖底从动件的滑动摩擦，接触部位的磨损量能降低七成以上，长期运行也不会因为轮廓磨损失去原有运动精度；滚子和摆臂的铰接位置预留了标准轴承安装位，实际生产中可以装入微型深沟球轴承，进一步降低铰接处的转动阻力，避免滚子卡滞造成运动轨迹跑偏。

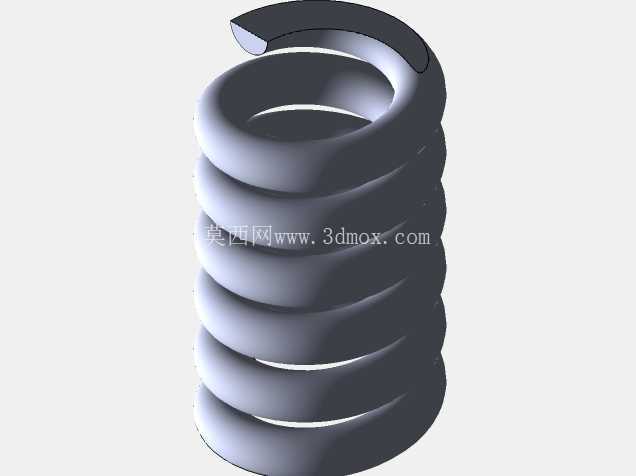

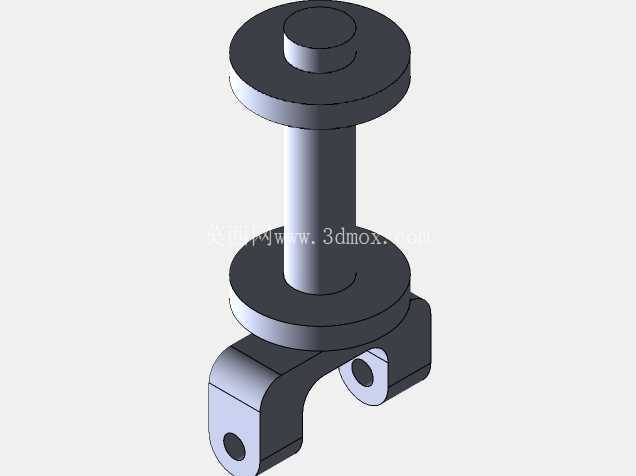

　　从动件的导向部分采用圆柱导杆结构，导杆外部套装的圆柱螺旋压缩弹簧是整套机构的力封闭核心：弹簧上端抵在设备安装机架的支撑端面，下端压在从动件的轴肩位置，始终给从动件施加朝向凸轮轮廓的轴向预紧力，保证回程阶段从动件不会因为惯性脱离凸轮表面，哪怕设备运行速度出现波动、从动件存在往复加速度，滚子也能始终贴紧凸轮轮廓，不会出现跳腾、冲击的问题。弹簧的选型匹配了从动件的运动质量和最高运行转速，预紧力覆盖从动件回程的最大惯性力，同时预紧量不会过大导致凸轮接触应力超标，兼顾运动可靠性和零件使用寿命。

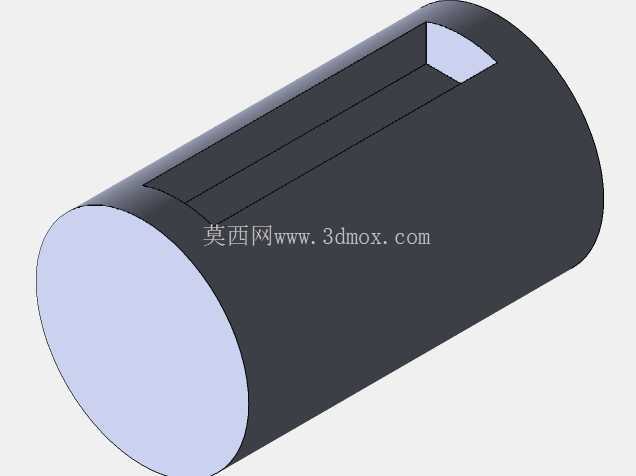

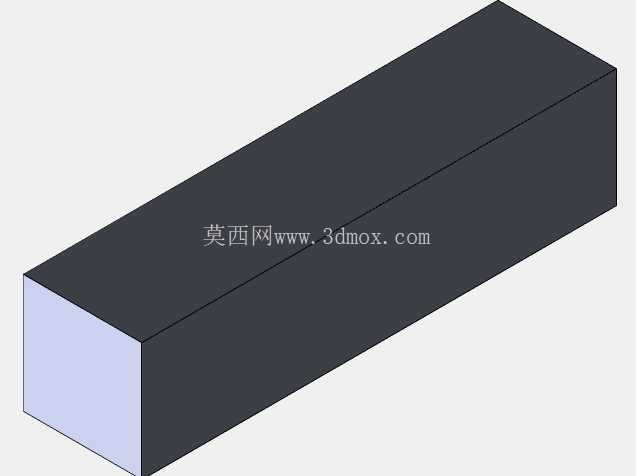

　　建模过程中所有配合关系都按照实际装配约束搭建：凸轮和底部驱动轴的配合段采用同轴约束，凸轮端面和轴肩预留轴向定位面，键槽位置对应驱动轴的传动键，保证凸轮和驱动轴无相对回转；滚子和销轴之间设置转动副，销轴和摆臂下端的安装孔采用过盈配合固定；导杆和机架导向套之间设置滑动同轴约束，弹簧两端分别和支撑面、从动件轴肩做平行面贴合，整套机构导入运动仿真环境后可以直接添加旋转驱动，输出从动件的位移、速度、加速度曲线，直接校验运动规律是否符合工位动作要求。

　　安装边界方面，底部凸轮的轴向厚度、驱动轴直径都按照通用轻工设备的常用传动尺寸设计，凸轮下端面预留和分度盘、传动齿轮连接的安装孔位；上方导杆的外径适配标准直线导向衬套，弹簧的外径和导杆外径留有足够间隙，压缩过程中不会出现弹簧和导杆剐蹭的问题；摆臂的铰接位置横向尺寸紧凑，整套机构的安装占用空间小，既可以直接安装在设备的立式安装板上，也可以多组并排布置在分配轴上，实现多个工位动作的时序协同。在实际工况里，这类机构常用来完成纸盒包装的折页顶起、自动装配线的工件定位顶紧、印刷设备的离合压动作，相比气缸驱动的往复机构，它的动作时序完全由凸轮廓线决定，不需要额外布置电磁阀、气管和传感器，运行同步性更强，在高速连续运转的设备里稳定性更突出。
