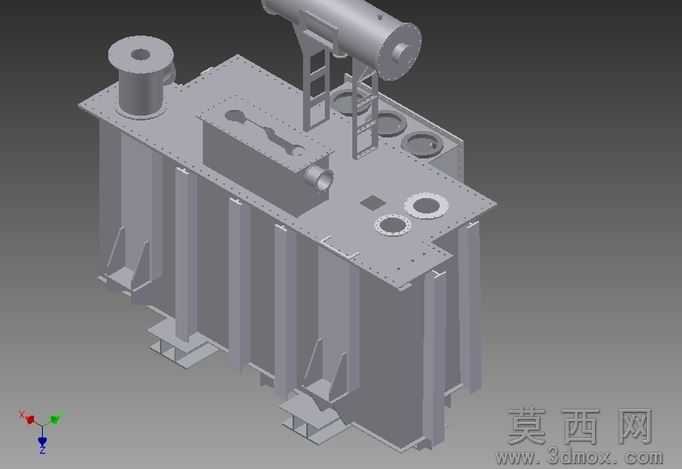

18MVA油浸式配电变压器油箱结构设计

本作品为18MVA容量等级的油浸式配电变压器油箱三维建模成果，建模过程严格遵循电力变压器油箱的结构设计规范，完整还原了该容量等级变压器箱体的全部核心结构特征。建模初始阶段先依据11/3.45KV电压等级配电变压器的容量参数，确定油箱的整体容积基准，确保箱体内部空间可满足变压器器身放置、绝缘油填充的空间需求，同时预留合理的安装操作余量。模型主体采用薄壁壳体结构建模思路，精准还原了油箱侧壁的多组竖向散热翅片结构，每一片散热翅片的厚度、间距、与箱体侧壁的连接过渡都做了精细化处理，保证散热结构的形态与实际产品一致，可直观呈现油箱的散热结构布局。油箱顶部的盖板结构做了全细节还原，包括盖板上的各类安装开孔：高低压套管安装孔、油枕连接法兰孔、分接开关安装位、吊环安装孔、注油孔、放油阀接口等，所有开孔的位置、尺寸比例都参照同容量变压器的实际布局设置，盖板边缘的螺栓连接孔位也做了均匀排布，还原了箱沿的密封连接结构。模型同时还原了油箱顶部配套的油枕结构，包括油枕的筒体形态、与油箱连接的管路支架、油枕上的附件安装位，以及油箱侧面的爬梯结构，爬梯的踏步间距、与箱体的固定支架都做了符合实际产品的结构呈现。油箱底部的安装底座结构也完整建模，包括底座的支撑型钢、安装固定孔位、底部的加强筋结构，确保箱体放置的支撑结构形态准确。材质渲染阶段，为箱体主体赋予了哑光灰色金属材质，模拟实际变压器油箱的喷漆金属质感，对法兰、开孔边缘等位置做了轻微的金属光泽处理，区分不同部件的材质差异，整体渲染效果简洁清晰，可完整呈现油箱的整体结构布局与各部件的位置关系。整个建模过程注重结构的合理性与还原度，各部件之间的装配关系准确，无结构错位、比例失调问题，可用于变压器结构认知、装配演示、方案展示等场景，能够直观展现大容量油浸式配电变压器油箱的完整结构形态，帮助观者清晰理解该类电力设备箱体的构造特点与各部分的功能布局。
