齿轮式发动机机油泵内部结构

　　这套齿轮式机油泵结构主要服务于内燃机润滑回路，常见于小型汽油机、柴油机以及需要强制供油的工业动力单元。整机以泵体、泵盖、主动齿轮轴、从动齿轮、内转子、外转子、定位销和紧固螺栓为核心，装配关系清晰，适合用于润滑系统原理演示、结构校核与维修培训。

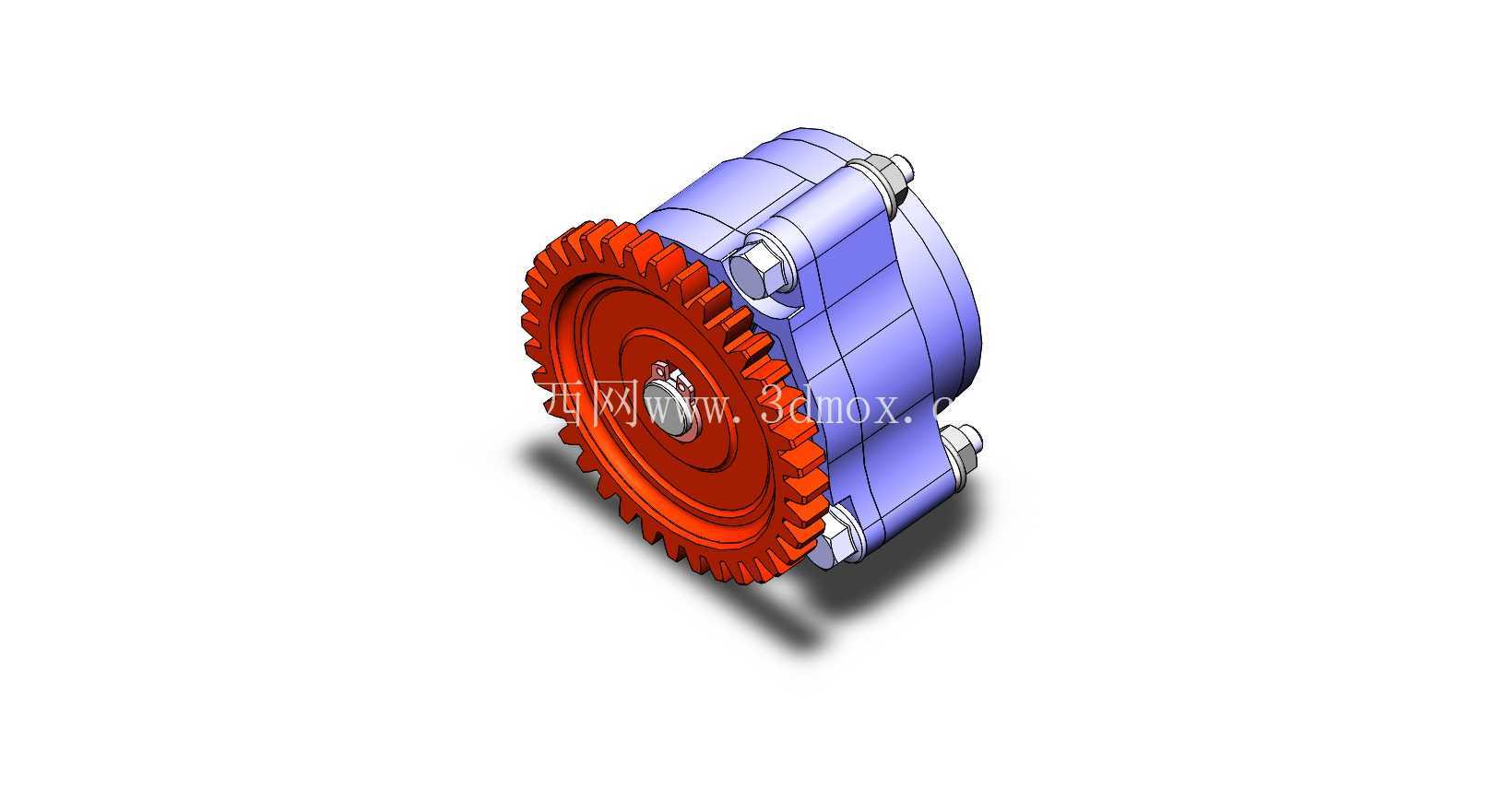

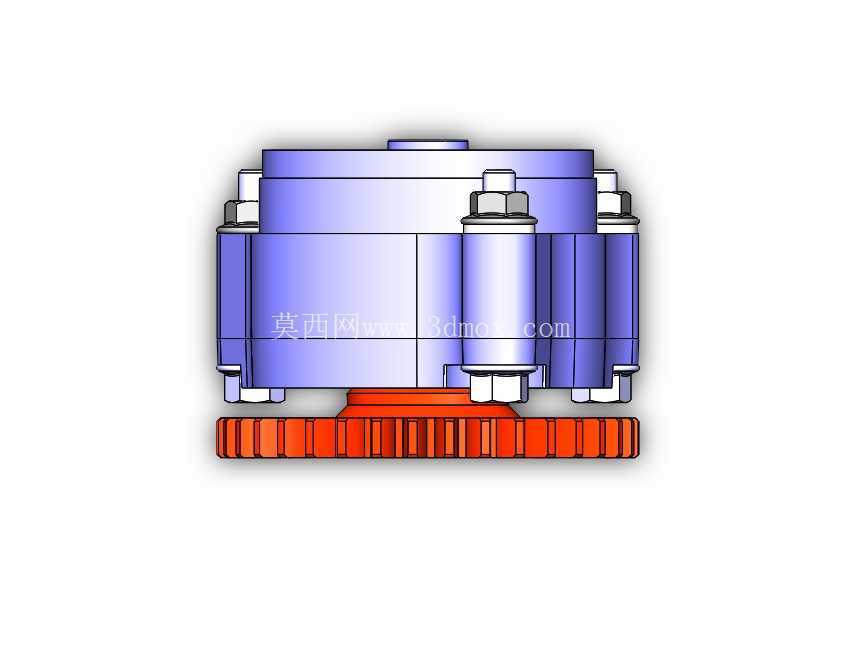

　　从实际工况看，机油泵安装在发动机缸体下部或正时腔附近，输入端通过齿轮、链轮或曲轴直接驱动。模型中红色大齿轮与主动轴形成传动链，动力经轴端传入泵腔后，带动内外转子或齿轮副产生容积变化。吸油侧形成低压，将油底壳内的润滑油经滤网吸入；压油侧容积缩小，把具有一定压力的机油送往主油道，再分配至曲轴轴承、凸轮轴、连杆、活塞冷却喷嘴等摩擦部位。

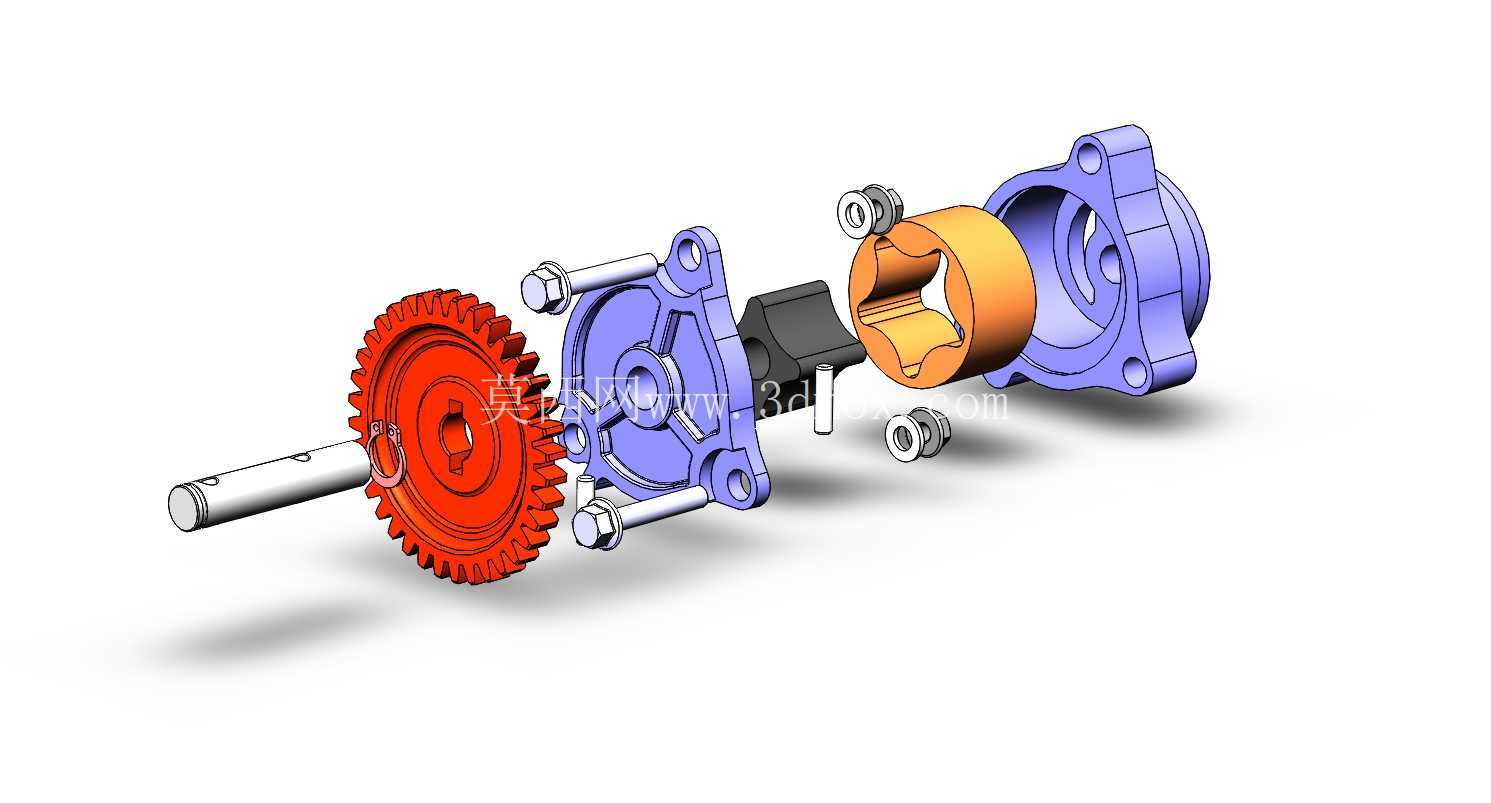

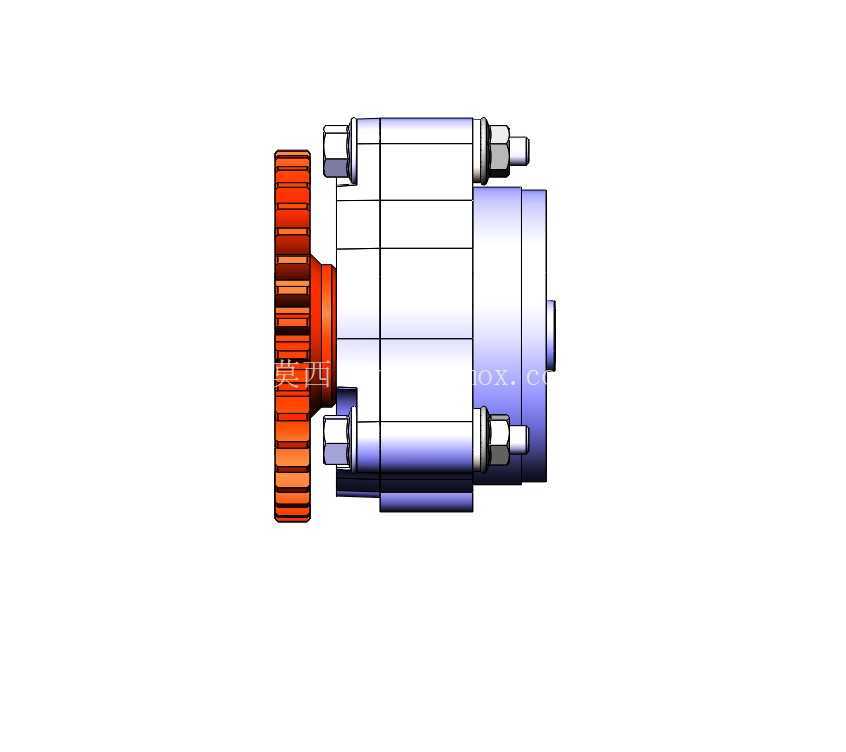

　　结构设计上，泵体采用异形法兰轮廓，外缘布置多个安装孔，便于与发动机机体或支架贴合定位。紫色泵盖与泵体之间通过螺栓压紧，结合面承担密封和轴向定位作用；定位销保证泵腔与盖体孔位同轴，避免装配错位造成转子擦碰。中间橙色内外转子是泵油功能的关键，型线之间形成周期性变化的封闭腔，吸油、输油、压油过程连续平稳，相比外啮合齿轮方案在紧凑空间内更容易获得较大排量。

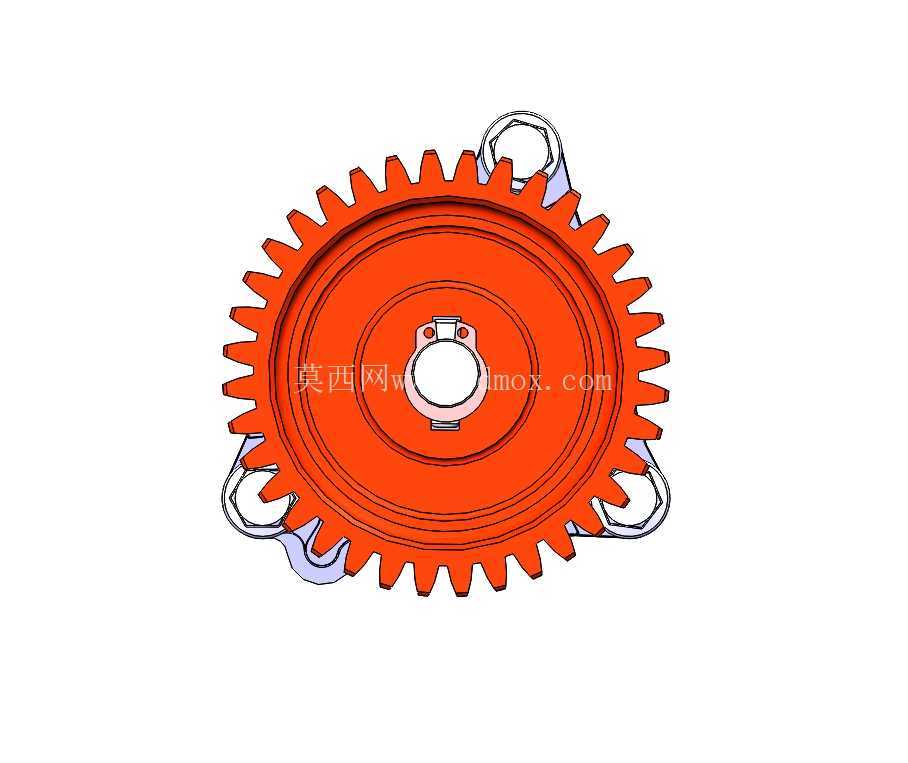

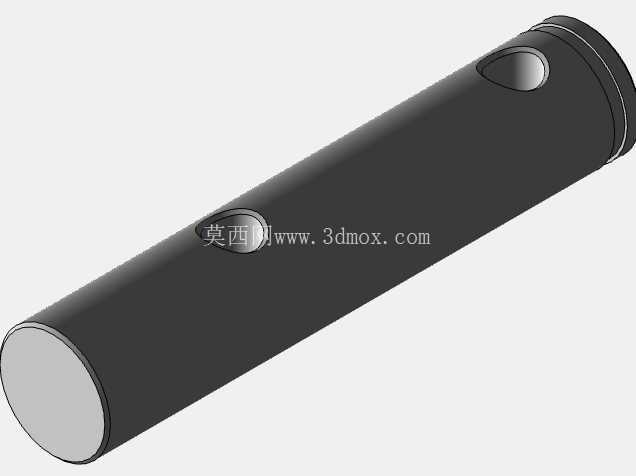

　　红色传动齿轮与轴的配合需要重点控制。齿轮通过键或型面与主动轴连接，轴向位置由台阶、挡圈或卡环约束；轴穿过泵体处设置支承段，既要保证旋转灵活，又要限制过大径向跳动。若轴与孔间隙偏大，会引起齿轮啮合噪声和转子偏心；间隙过小，则在热态下可能出现卡滞。建模时应保留轴肩、倒角、卡环槽和配合公差位置，方便工程图中标注尺寸链。

　　安装边界方面，这类泵的外形受发动机内腔限制较大，法兰孔距、泵体高度、齿轮外圆与周边壳体的安全间隙都需要在总装中核对。吸油口方向、压油口位置以及油道对接面决定了管路布置；若泵体直接贴合缸体，还需检查密封带宽度、螺栓预紧空间和定位销深度。维修拆装时，齿轮、转子、泵盖通常有方向性，端盖紧固应按对角顺序分次拧紧，防止泵腔变形。

　　功能特性上，该结构能够在较低转速下建立稳定油压，并随转速提升增加供油量；配合泄压阀后，可避免高速工况油压过高。齿轮副和转子副对油液清洁度较敏感，金属屑、积碳或杂质进入泵腔会造成型面划伤、间隙增大和流量下降，因此吸油端滤网与主油道滤清器的匹配不可忽视。

　　三维建模时可按装配逻辑拆分：先建立泵体和泵盖的基准轴线，再布置转子腔、轴孔、法兰孔与加强筋；随后完成主动轴、传动齿轮、内外转子及紧固件。运动校核应关注齿轮啮合侧隙、转子与泵腔径向间隙、端面间隙以及螺栓不与旋转件干涉。对于需要出工程图的场景，还应补充配合面粗糙度、关键孔位同轴度、转子厚度公差和密封面平面度要求，使模型既能展示油泵内部构造，也能支撑结构分析与装配指导。
