梅花弹性联轴器三维结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:885605
  • 梅花弹性联轴器三维结构设计
  • 梅花弹性联轴器三维结构设计
  • 梅花弹性联轴器三维结构设计
  • 梅花弹性联轴器三维结构设计
  • 梅花弹性联轴器三维结构设计

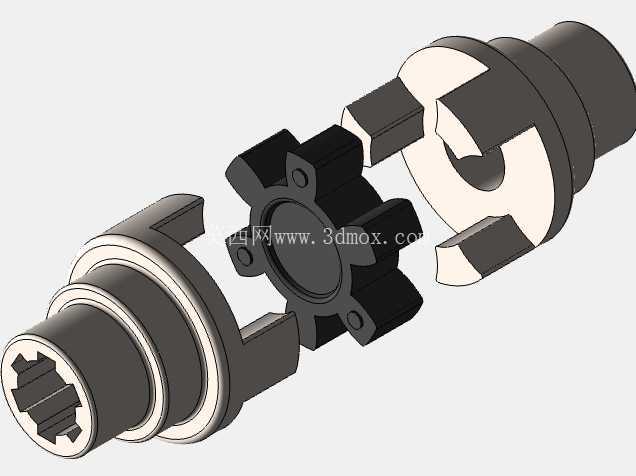

  这套梅花形弹性联轴器的三维结构,围绕中小功率传动轴系的扭矩补偿需求搭建,左右两半爪式联轴节与中间星形弹性体的拆分关系在模型中完整呈现,所有配合面、爪齿轮廓、轴孔特征都按实际装配逻辑做了实体还原。从现场使用场景看,这类挠性联轴节大量出现在伺服进给机构、小型输送辊驱动、泵组电机对接、轻工包装设备传动端,用来衔接主动轴与从动轴,补偿两轴之间不可避免的径向偏移、角度偏斜与轴向窜动,同时缓冲启停冲击、削弱传动振动,避免刚性连接把电机端的冲击直接传递到负载侧,也防止安装对中误差造成轴颈、轴承额外受载。

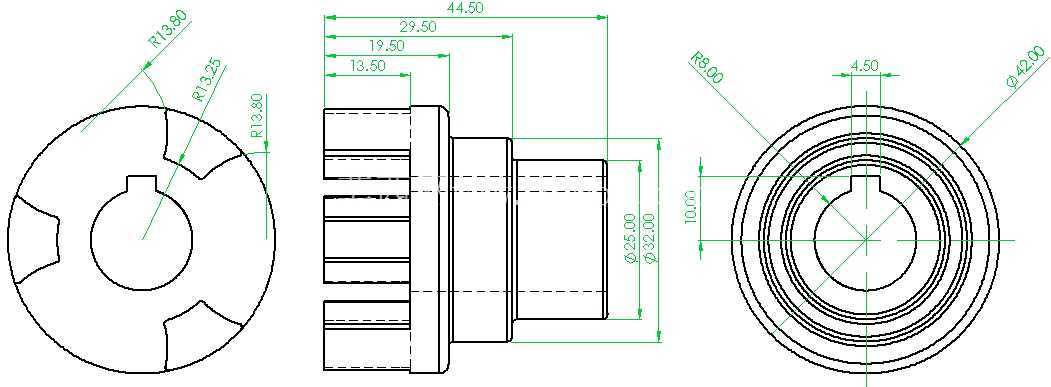

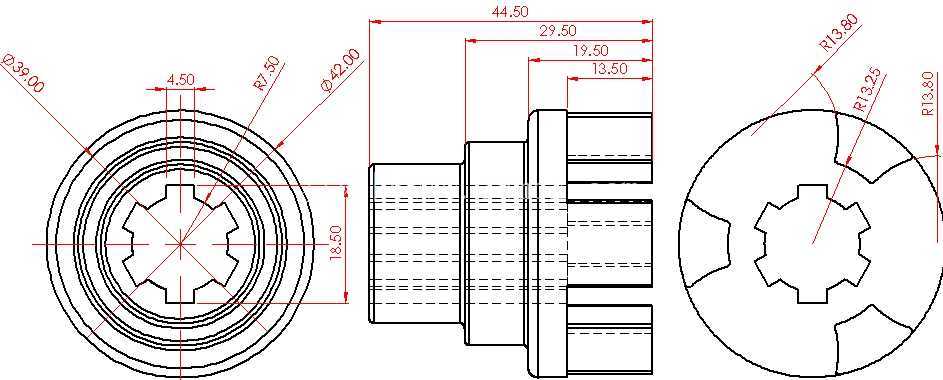

  结构上两侧金属半联轴器采用对称布置的凸爪,爪部沿圆周均匀分布,中间嵌入梅花状聚氨酯弹性元件,弹性体的每一个瓣叶恰好卡在相邻两爪之间;动力传递时,主动侧爪齿推动弹性瓣叶,再由弹性体带动从动侧爪齿完成扭矩传输,金属爪之间不直接刚性接触。模型里半联轴器一端加工出内花键轴孔,适配带外花键的输出轴,另一端圆柱轴孔可配套平键或抱紧结构,轴孔端部预留台阶与倒角,方便现场套装轴件,外圆的法兰凸缘既可以做轴向定位,也能在部分安装场景下搭配挡圈限制轴向位移。

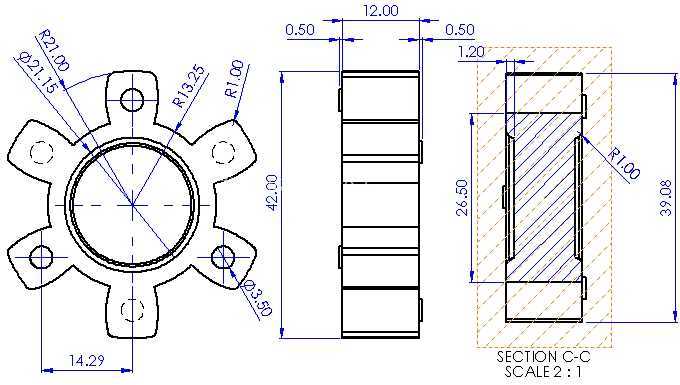

  建模过程中先确定轴系传递的额定扭矩区间,再反推爪齿的数量、齿厚与啮合接触面积:爪齿过少会导致单齿承载偏大、弹性体局部压溃,爪齿过密则会压缩弹性瓣的变形空间,削弱补偿偏移的能力。星形弹性体的瓣形轮廓做了圆弧过渡,和金属爪的接触面保留合理预压量,装配后弹性体存在轻微过盈,既消除传动反向间隙,也让正反转切换时没有空程冲击,这一点在伺服定位设备里尤为关键。两半联轴节的外圆、端面都做了轻量化的台阶收窄,在保证爪根抗弯强度的前提下去掉多余材料,降低转动惯量,减少高速启停时的惯性负载。

  安装边界方面,模型明确了轴向总装长度、两半联轴节的对接间隙、轴孔插入深度:现场装配时两轴端伸入联轴节的长度要抵达轴孔台阶,避免轴端顶死弹性体;径向对中误差通常允许在零点几毫米量级,角度偏斜控制在1度以内,超出补偿范围会让弹性瓣单侧过载、过早老化失效。弹性体作为易损件,这种分体爪式结构不需要移动两侧的电机和负载设备,直接沿径向取出旧弹性体、更换新件即可完成维护,拆装效率远高于整体式刚性联轴节。

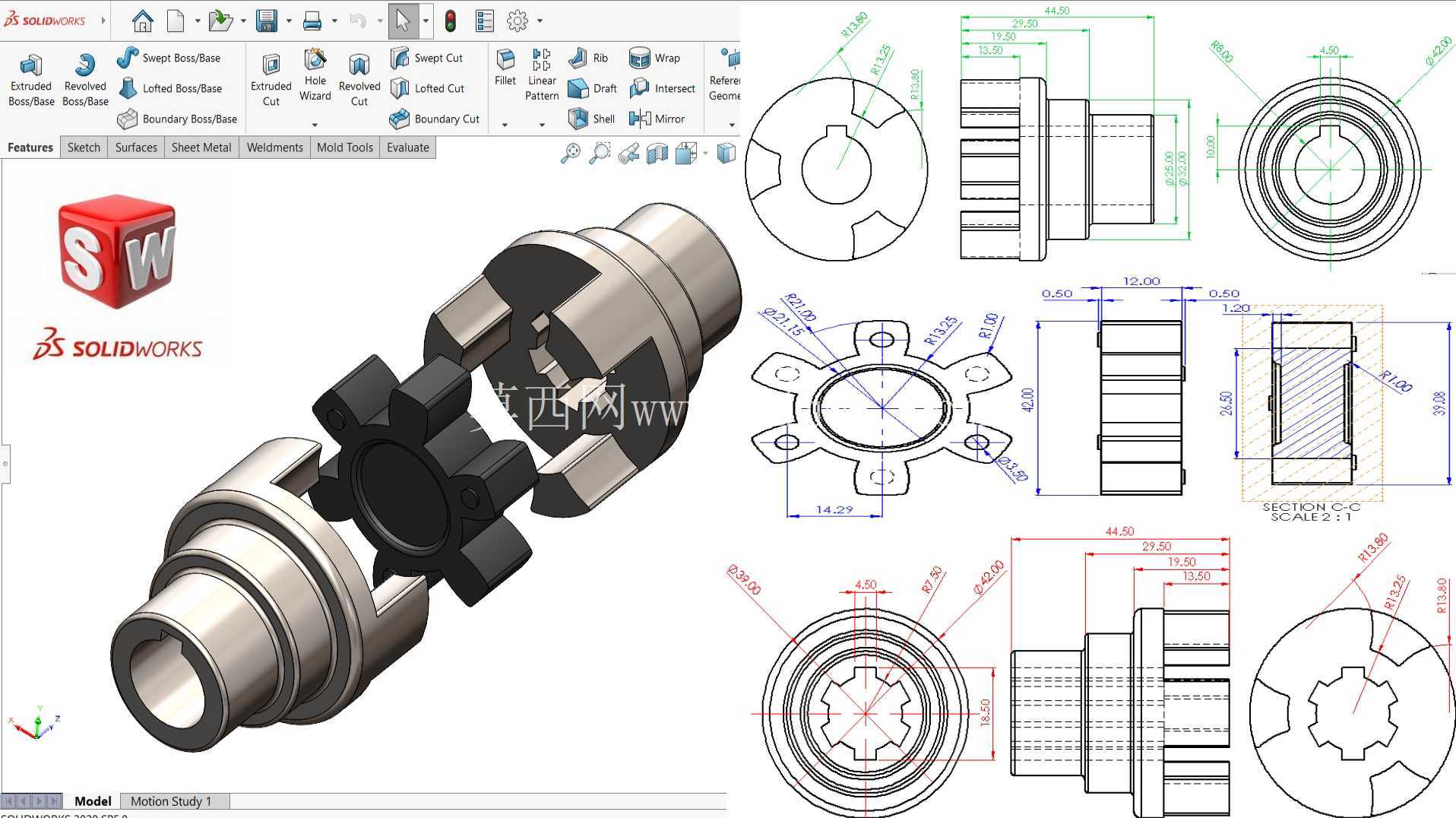

  从受力特性看,弹性聚氨酯材料具备良好的耐磨与阻尼特性,既能吸收传动链的扭振,也能在过载时通过弹性体的变形先于金属零件发生失效,起到过载保护作用,避免扭矩尖峰损坏电机轴或齿轮箱。三维建模时把所有配合间隙、爪齿倒角、轴孔键槽、花键齿形都完整表达,工程人员可以直接在此基础上校核不同轴径下的壁厚、调整爪齿长度适配不同安装距,也能据此出工程图完成机加工,或是在整机传动布局里做干涉检查,确认联轴节外围的护罩、机架间距不会和转动外圆发生磕碰,整套结构兼顾了传动可靠性、对中容错能力与后期维护便利性。
