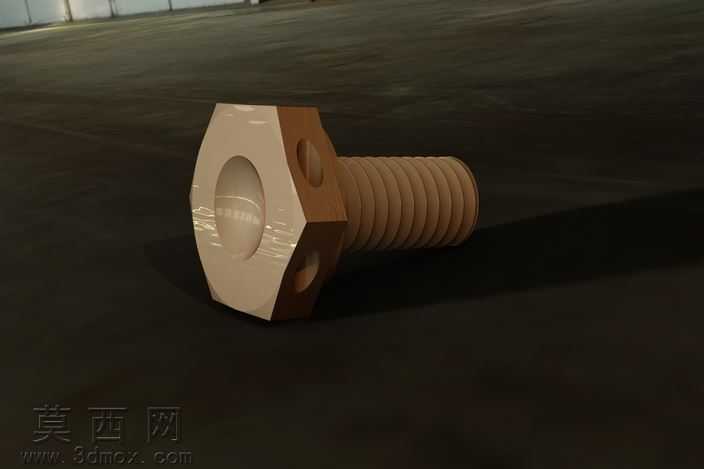

NAS1303-1316带孔六角头螺栓三维设计

本作品为适配NAS1303与安全锁NAS1316规格的六角头螺栓三维建模成果，建模过程严格遵循航空级紧固件的尺寸规范，先通过草图绘制精准勾勒六角头部的正六边形轮廓，重点还原头部侧面的径向通孔结构，该孔为安全锁钢丝穿装定位的核心结构，建模时对孔位的同轴度、孔边倒角尺寸做了参数化约束，确保与对应规格锁件的装配公差符合行业标准。螺杆部分采用螺旋扫描特征生成连续的标准外螺纹，对螺纹牙型角、螺距、牙底圆弧半径都做了精确设定，还原螺纹的真实啮合结构，同时在螺杆与头部衔接的位置做了过渡圆角处理，还原实际加工过程中的应力释放结构，避免模型出现不符合生产实际的尖锐直角。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、反射率参数，模拟高强度螺栓经过表面氧化处理后的哑光金属质感，对六角头部的承压面、通孔内壁做了细微的纹理处理，还原机加工表面的真实触感，场景采用柔和的三点布光，突出螺栓的结构轮廓与金属材质的光影层次，避免过强反光遮挡结构细节。设计过程中采用参数化建模逻辑，将螺栓的公称长度、螺纹规格、头部厚度、通孔直径等核心尺寸设置为可调整参数，可快速衍生同系列不同规格的螺栓模型，适配不同的装配场景需求，模型结构完整还原了该型螺栓的所有设计特征，既可以作为机械装配设计中的标准件调用，也可用于紧固件结构教学、产品展示渲染等场景，模型的几何面做了优化处理，在保证结构精度的前提下控制了面数，兼顾大装配场景下的运行流畅度与细节展示效果。
