航空用双耳式内螺纹连接固定件

　　在航空机载设备、小型无人机结构组装以及轻型航空运动器材的装配场景中，这类带双耳安装边的内螺纹固定件是十分常见的连接结构，它主要承担部件间的螺纹衔接、载荷传递以及安装定位的作用，区别于常规的六角螺母、圆螺母，这类一体成型的螺母板不需要额外搭配防松垫圈或者焊接固定座，自身就带安装定位结构，能在薄壁型材、复合材料蒙皮的安装面上实现稳定的螺纹连接，避免在薄壁基材上直接攻丝带来的螺纹滑牙、基材开裂问题。

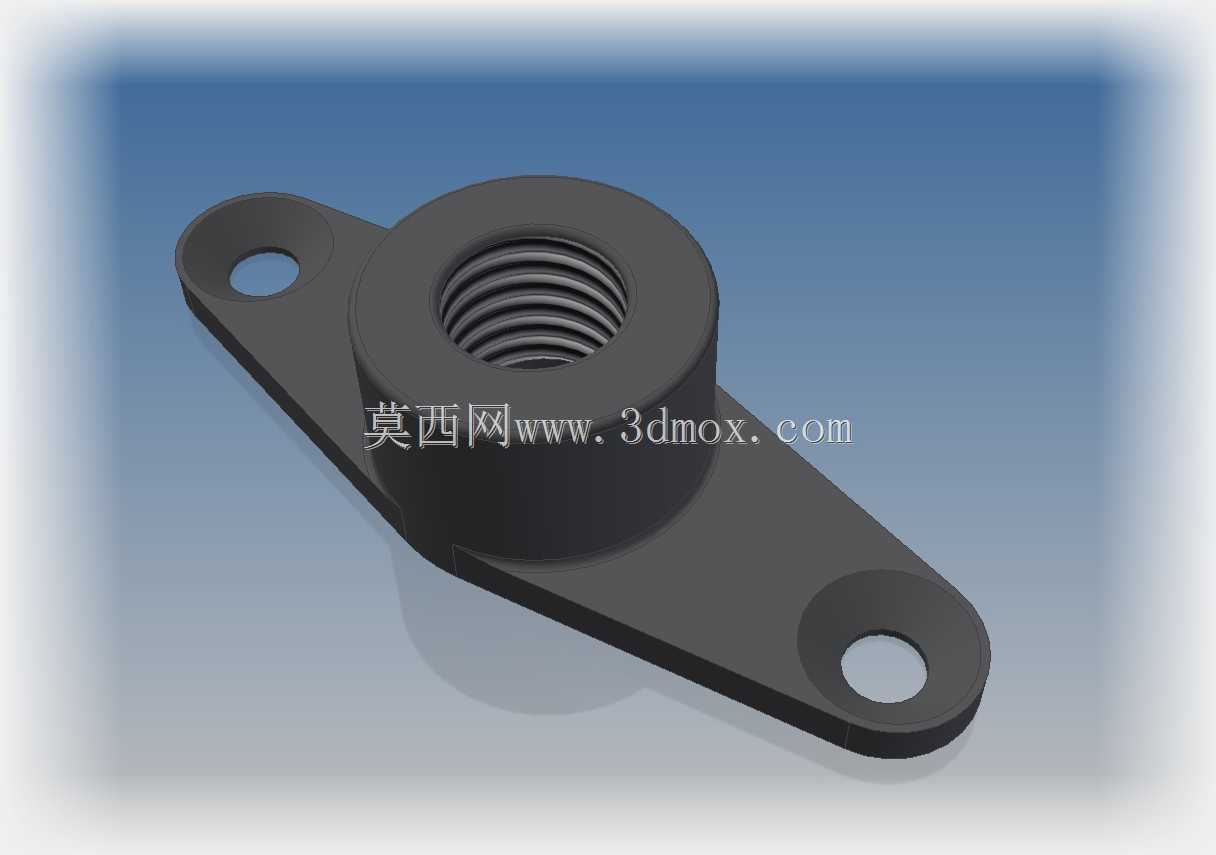

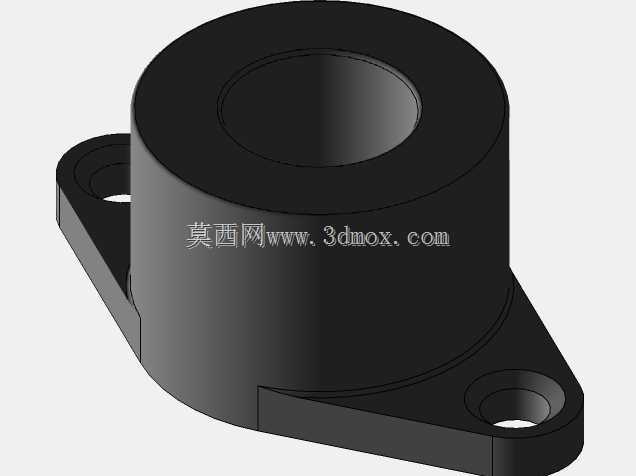

　　从结构功能来看，中间的主体段是内螺纹承载区，螺纹精度按照航空紧固件的通用配合公差设计，能和对应规格的外螺纹螺栓形成紧密配合，承受轴向的拉载荷以及小幅度的径向剪切载荷，主体段的厚度经过核算，能保证螺纹啮合长度达到螺纹公称直径的1.2倍以上，满足常规航空结构连接的螺纹啮合长度要求，避免螺纹啮合不足导致的脱扣风险。两侧延伸的安装耳是整个零件的安装定位结构，每个耳片上开设一个光孔，安装时可以通过铆钉或者小规格螺栓穿过光孔，将整个螺母板预先固定在安装基材上，后续装配对接部件时，只需要将对接件的螺栓拧入中间的内螺纹即可，不需要在背面托住螺母进行对位，大幅提升狭小空间内的装配效率。

　　设计这类零件的时候，首先要确认安装面的空间边界，两个安装耳的中心距需要和基材上预设的安装孔位完全匹配，耳片的外形做了圆弧过渡处理，没有尖锐的直角，一方面是避免安装时划伤操作人员或者相邻的线缆、管路，另一方面也能减少应力集中，在承受振动载荷的时候不会在耳片和主体的衔接位置出现应力断裂。安装耳上的光孔直径比配套的固定铆钉大0.2mm左右，预留一定的安装调整余量，抵消装配时的孔位加工误差，同时光孔的孔口做了0.3mm的倒角，方便铆钉穿入，也能避免孔口的锐边切断铆钉的镀层。中间螺纹段的上端面和下端面都做了平面度要求，装配时和对接件的表面完全贴合，保证螺纹连接的预紧力能均匀传递，不会出现偏载导致的螺纹受力不均。

　　从安装边界来看，这类螺母板的整体厚度控制在较低水平，适合安装在夹层空间有限的结构部位，比如航空仪表的安装支架、小型飞行器的机身隔框位置，不会因为零件本身厚度过大占用过多的装配空间。零件的外轮廓没有突出的棱角，安装后不会和周边的运动部件产生干涉，两个安装耳的延伸方向可以根据实际安装空间调整角度，本次的结构采用180度对称双耳布局，适合在狭长的安装面上布置，安装后受力均匀，在持续的振动工况下不会出现单侧松动的情况。螺纹孔的轴线和两个安装耳的安装面保持严格的垂直，垂直度公差控制在0.05mm以内，保证螺栓拧入后不会出现偏斜，避免螺栓承受额外的弯曲应力，提升连接结构的疲劳寿命。

　　在实际使用场景中，这类螺母板常用来固定航空机载的小型传感器、电控模块支架、管路固定卡箍等部件，相比传统的铆接螺母，它的一体结构强度更高，能承受更大的冲击载荷，在高低温交替的环境下也不会出现铆接松动的问题。零件的材质一般选用高强度铝合金或者不锈钢，根据使用环境的防腐要求选择表面处理方式，在沿海或者高湿环境下使用的版本会做阳极氧化或者钝化处理，提升抗腐蚀能力，不需要额外的防腐涂层就能满足长期使用的要求。设计建模的时候，需要重点关注螺纹收尾处的退刀结构，避免螺纹加工到主体段的端面导致边缘崩口，同时主体段和安装耳的衔接位置做了R2的圆角过渡，在建模时就把圆角特征做完整，方便后续加工时的刀具路径规划，也能从结构上降低应力集中系数，让零件在反复的振动载荷下保持结构完整性。
