C型导轨配套滑动吊挂组件结构

　　这套吊挂组件围绕标准C型开口导轨开发，核心作用是在长直轨道内部形成可沿轴向滑移的承载挂点，常见于车间轻型物料悬挂输送线、工位旁工具吊轨、电气车间小型变压器与检测仪表的临时吊挂、生产线旁气动工具平衡器挂载、仓储区域轻型吊点排布等场景。区别于固定焊接吊点，该结构不需要在厂房梁柱或设备机架上反复打孔，所有吊挂载荷都通过导轨槽内的滑块传递到整根导轨，再由导轨两端的安装座分散到支撑结构上，后期调整工位布局时，只需松开滑块锁紧件就能沿轨道任意挪动吊挂位置，适配多品种小批量生产时频繁变更工位的需求。

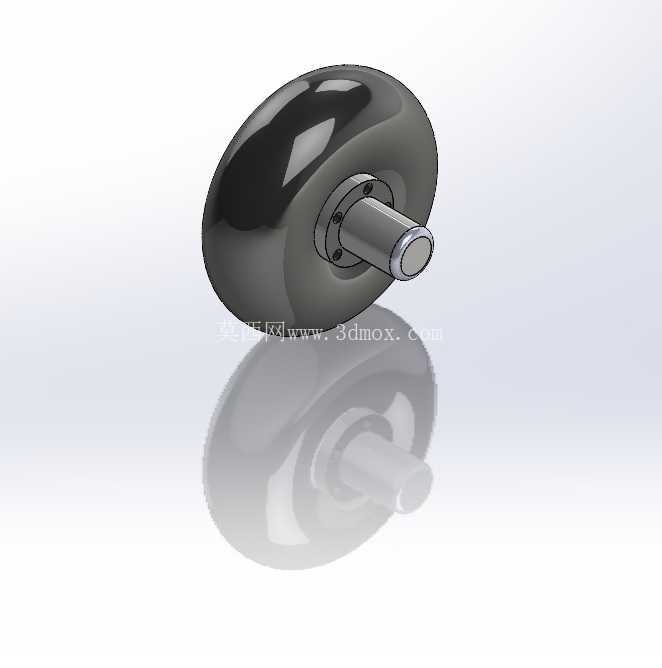

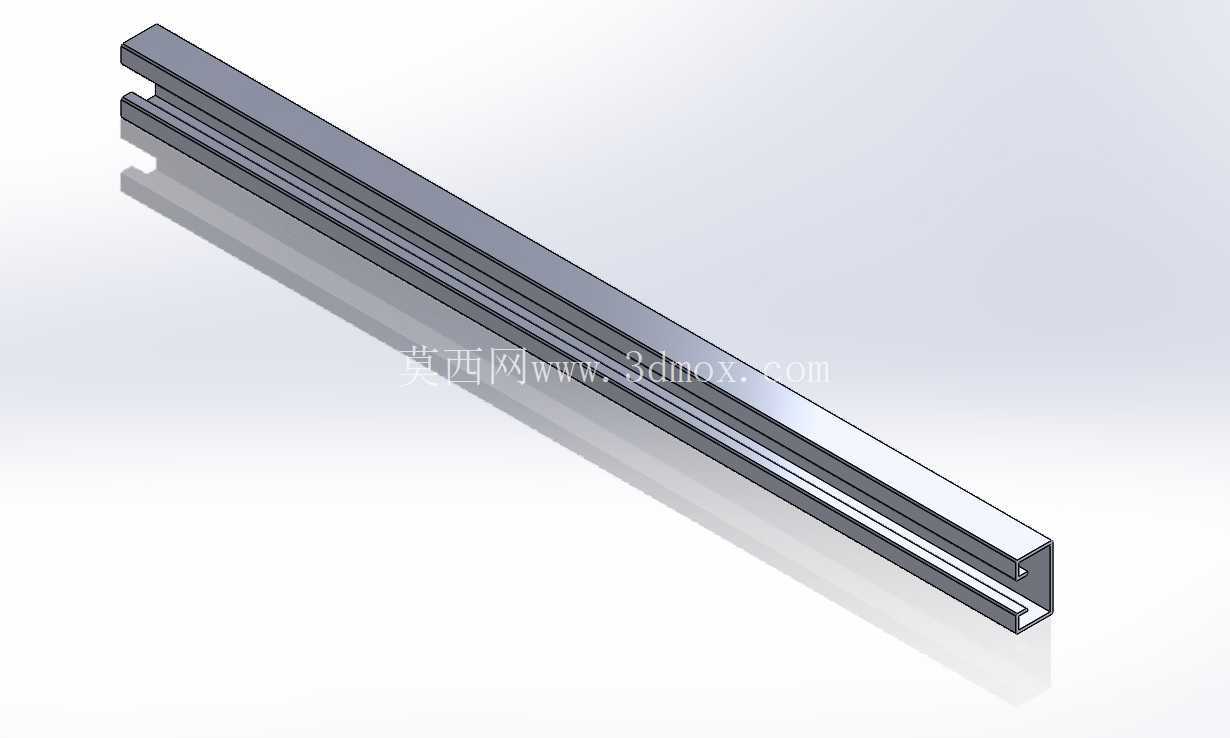

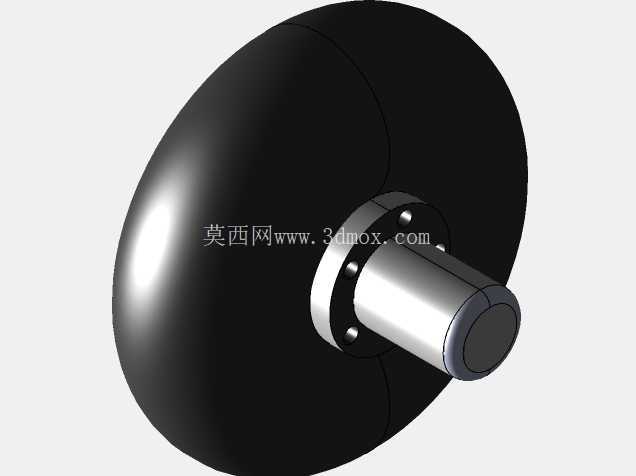

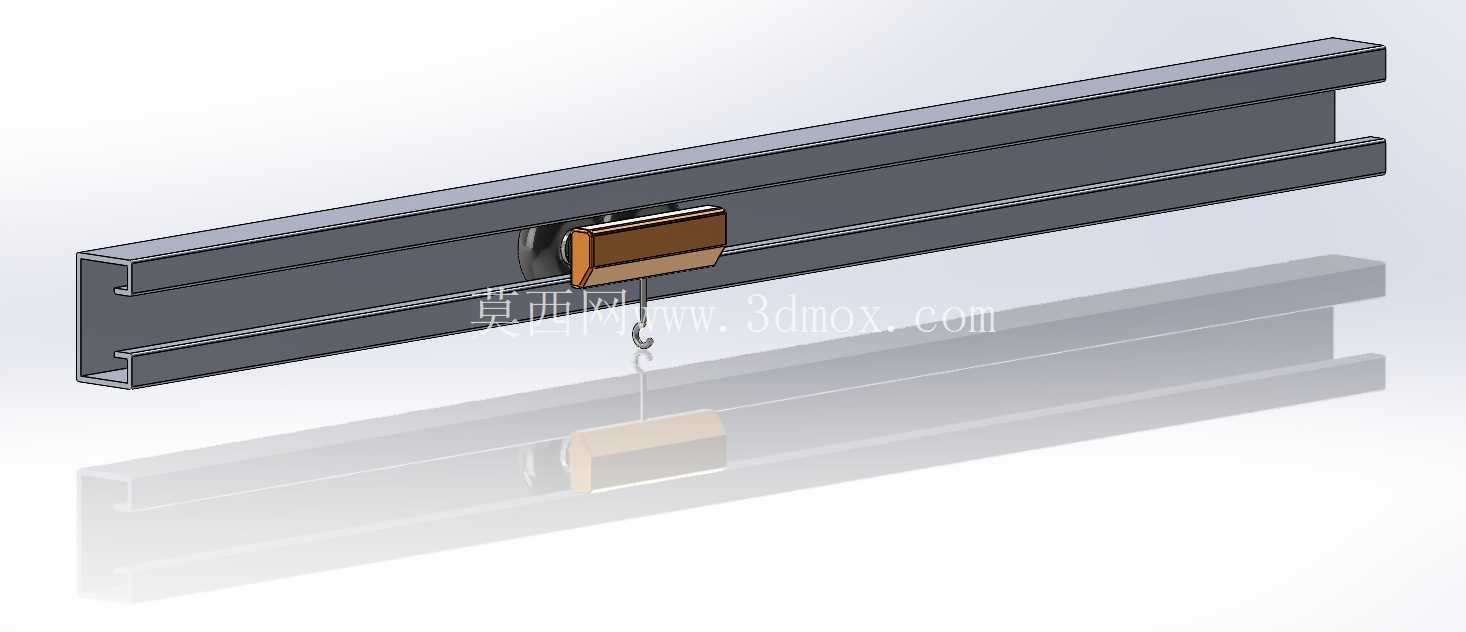

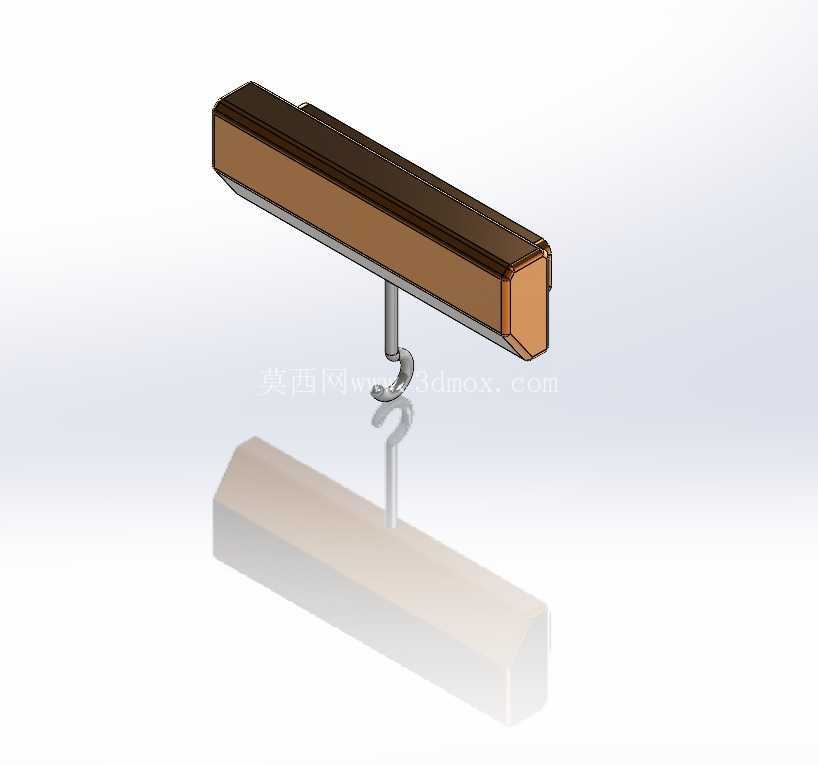

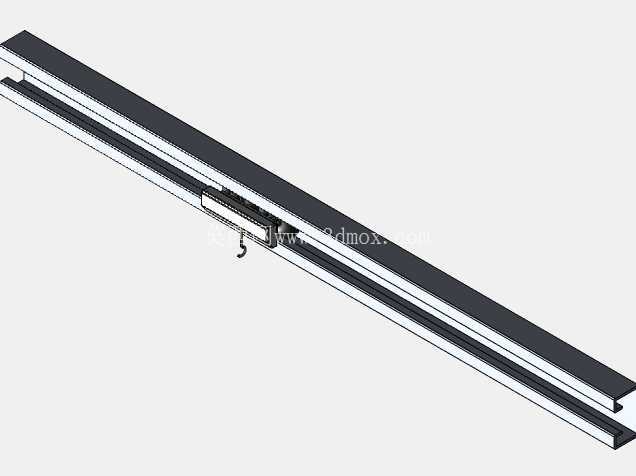

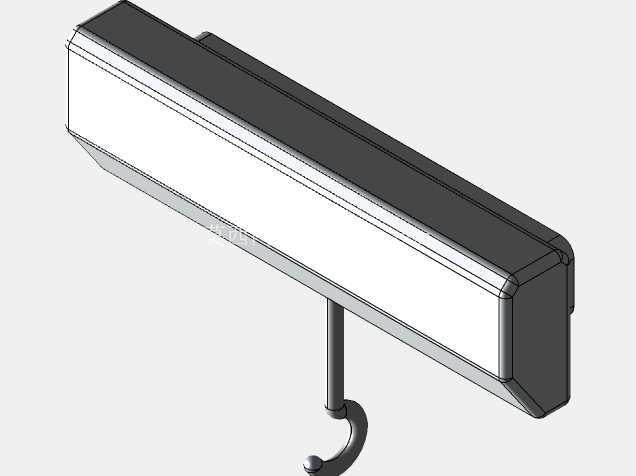

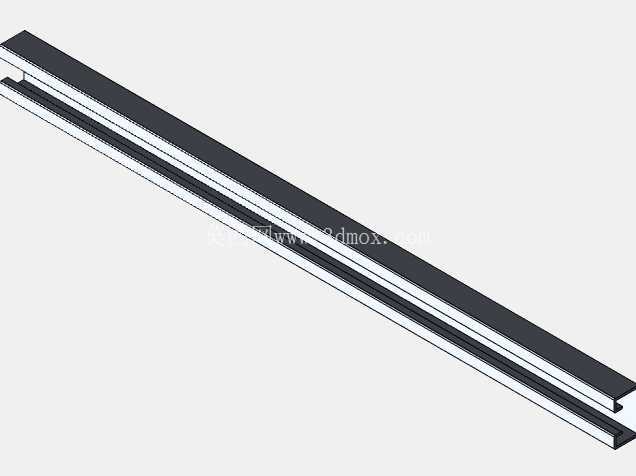

　　从结构细节来看，长导轨采用内卷边C型槽截面，两侧向内弯折的唇边承担滑块的竖向拉拔载荷，槽腔内部预留足够空间容纳滑块本体，滑块外形和导轨内腔做间隙配合，既保证滑动时不会出现卡滞，又能限制滑块在槽内的转动自由度，避免挂载后挂件随载荷扭转偏摆。外露的吊挂座从导轨下侧的开口缝隙伸出，下方连接带孔吊耳与挂钩，挂钩处可直接悬挂平衡器、工装夹具、轻型工件或者线缆气管拖链，挂载后拉力沿竖向直接作用在滑块中心，受力轴线和导轨腹板平行，不会对导轨唇边产生额外掰扯力矩。

　　设计阶段首先要敲定的是导轨的截面边界：C型槽的总宽度、总高度、两侧唇边的搭接宽度、槽体内腔净宽都要和滑块尺寸匹配，唇边厚度需要根据额定吊挂载荷做抗弯校核，若挂载重量偏大，可适当增加导轨板材壁厚，或者在导轨背部增加加强筋折边，避免长跨距安装后导轨中部出现下挠。导轨的长度方向不设额外定位孔，依靠滑块自身的锁紧螺钉顶紧导轨槽内侧实现位置固定，当吊挂工位需要长期固定时，拧紧锁紧螺钉即可让滑块和导轨形成刚性连接，需要滑移时松开半圈就能推动，操作不需要额外专用工具。

　　安装边界上，整根C型导轨通常沿水平方向布置，支撑点间距根据载荷大小设定，轻型工具吊挂场景下支撑跨距可设置在1米至1.5米，若挂载重量接近额定上限，支撑跨距需要缩小到0.8米以内，防止导轨挠曲量过大影响滑块滑动顺畅度。导轨两端需要加装端盖或者限位挡块，避免滑块在快速推移时从导轨端部滑出，引发吊挂物坠落风险。滑块装入导轨的方式有两种，一种是在导轨安装前从端面槽口滑入，另一种是针对带快开结构的滑块，可直接从导轨开口处压入槽内，后期增补吊点时不需要拆解整根轨道，维护便利性更强。

　　实际选型时需要核对滑块和导轨内腔的配合间隙，间隙过小会导致导轨喷涂塑层或者积存灰尘后滑块滑动卡涩，间隙过大则挂载后滑块会在槽内出现晃动，吊挂的工具或工件容易产生不必要的摆动。挂钩部分做了圆角过渡，避免悬挂钢丝绳或者吊带时出现应力切割，吊耳孔的内径适配标准卸扣与吊钩尺寸，不需要额外加工转接件。整套结构没有复杂的传动零件，滑动面依托导轨自身的成型截面，日常维护只需定期在槽内涂抹少量润滑脂，清除掉落的焊渣、切屑等杂物，就能保证长期滑移顺畅，在多工位流水线、装配车间辅助吊挂、实验室仪器悬挂排布等场景下都能稳定承担轻型吊挂任务。
