儿童脚踏两轮自行车整车结构设计

　　这套儿童脚踏两轮自行车的三维结构，围绕低龄骑行者的使用尺度展开，整车保留自行车最基础的行走、转向、链传动与承载关系，没有加入额外制动、变速或助力模块，适合作为童车结构认知、简化整车装配、运动机构演示和非标两轮载具方案推演的基础参考。

　　从实际使用场景看，这类小车主要面向儿童短距离骑行、平衡训练、玩具车开发以及教学实验。它的结构重点不在复杂附件，而在两轮车辆的核心几何关系：前后轮保持同一行驶平面，车架决定轮距、坐高和把立位置，前叉通过转向轴线控制车轮偏转，牙盘、曲柄、链条和飞轮把脚踏输入转化为后轮转动。设计时先确定车轮外径与轮胎断面，再反推车架下管、上管、后叉和前叉的空间位置，避免链条、轮胎、脚踏和支架之间发生运动干涉。

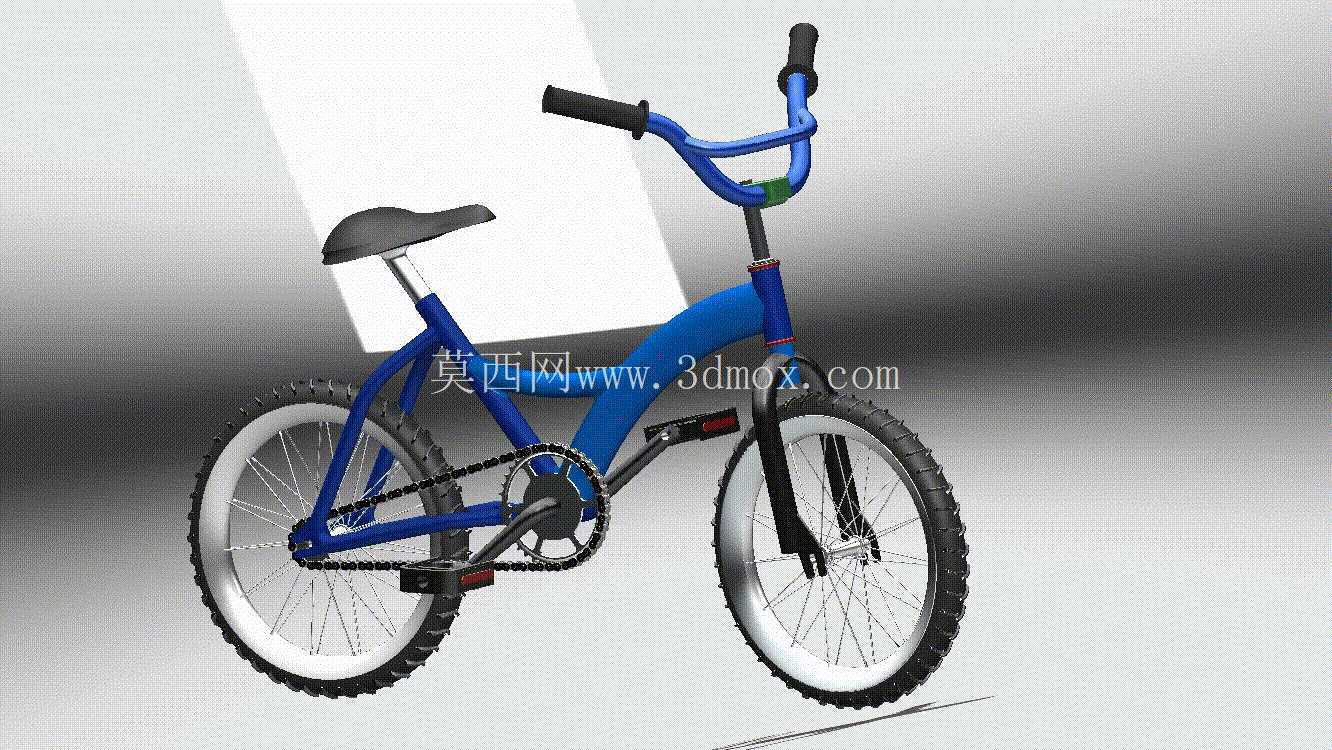

　　车架部分采用弯管式童车造型，主梁从车头区域平滑过渡到中轴附近，后三角连接后轮轴与中轴，坐管位置布置黑色鞍座。这样的外形并非单纯追求视觉效果，而是兼顾儿童跨上车辆时的通过空间、整车重心高度以及焊接管件的布置便利。中轴处需要同时约束牙盘旋转、曲柄安装和车架后叉开口，轴线高度直接影响脚踏离地间隙；若中轴过低，曲柄转到下止点时脚踏容易擦地，若过高，则会增加儿童腿部屈伸幅度，影响踩踏连续性。

　　转向系统由车把、把立、前叉和前轮组成。车把宽度比成人自行车更窄，握把位置靠近身体，便于儿童手臂控制方向；前叉长度与头管角度共同决定拖距和转向灵敏度。童车不宜采用过于灵敏的头管几何，否则轻微晃动就会引起前轮大幅摆动；也不能让转向过于迟钝，否则转弯时需要较大手腕力矩。模型中蓝色前叉与黑色握把、轮胎形成清晰部件区分，装配时可检查把立旋转范围、前轮居中状态以及前叉与车架头管的同轴关系。

　　行走部分采用带粗胎纹的橡胶轮胎外观，轮圈、辐条和轮毂均有明确结构表达。轮胎外径决定整车高度，也影响越障能力和骑行舒适性；较宽的胎体可以在小区路面、塑胶场地、轻微不平整地面上提供更好的稳定性。前后轮轴应保持平行，后轮轴与中轴之间的距离决定链条中心距。链条张紧不能只靠视觉判断，需要在牙盘与飞轮共面的前提下检查链节包角；后轮错位会造成链条偏磨、跳齿和骑行噪声。

　　传动部分保留牙盘、曲柄、脚踏、链条和飞轮的基本组合。脚踏转动通过曲柄带动牙盘，再经链条驱动后轮飞轮。该模型没有配置复杂变速机构，因此链条线路更直观，适合用于链传动运动校核。设计曲柄时要关注脚踏在圆周运动中的最低位置与转弯倾斜角度，尤其在儿童车中，骑行者经常小半径转向，脚踏若在前轮偏转时接触地面，会产生突然阻力。链轮罩、链罩或防护边在真实产品中通常需要补充，以防止裤脚卷入链条。

　　安装边界方面，整车尺寸受轮径、轴距、把宽和鞍座高度共同约束。前轮转向时，轮胎与前叉、车架下管之间应保留间隙；后轮安装时，花鼓长度、后叉开档宽度和螺母锁紧位置需要一致；鞍座上下调节时，坐管插入深度不能低于安全限位；车把绕转向轴旋转到极限位置时，握把、刹车附件或线束不应撞击油箱式主梁。虽然该结构不含制动系统，但在面向量产童车深化时，还需在前叉或把横区域预留制动手柄、夹器或抱闸安装位，并在后轮花鼓附近考虑制动反力传递路径。

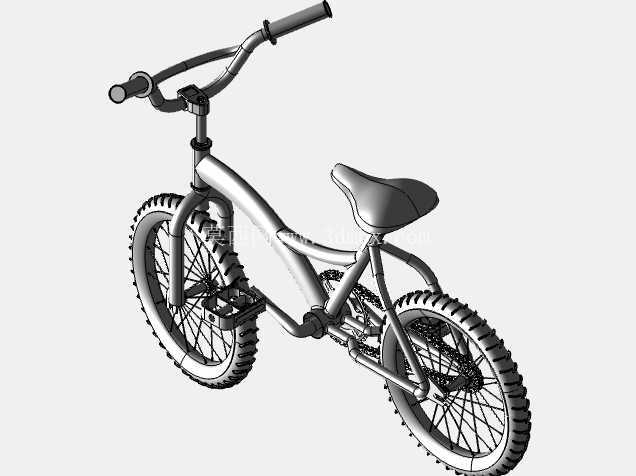

　　从建模逻辑看，整车以车轮中心线、中轴轴线、头管轴线和坐管轴线作为主要基准。先固定轮胎与轮组，再搭建车架管件，随后装配前叉转向组件、链传动组件和鞍座，能够减少后期调整轮距时的连锁错误。链轮与飞轮应使用同一链条平面基准，辐条可按圆周阵列生成，车把弯管则通过扫掠路径控制曲率。对于结构设计人员来说，该模型的价值在于清晰呈现两轮车最基本的人机尺度、传动路径和装配关系，可进一步扩展为带制动、挡泥板、辅助轮或链轮防护罩的完整儿童自行车方案。
