多片湿式摩擦离合器总成结构设计

　　这套多片离合器结构在三维建模阶段就把动力接合与切断的核心逻辑完整还原，从动片、主动摩擦片交替叠装在轮毂与外鼓之间，依靠轴向压紧力产生摩擦力矩，把输入端扭矩平稳传递到输出端。从实际装车与工业传动场景看，这类结构广泛出现在摩托车、小型工程机械、机床主轴变速以及需要频繁启停的传动箱里，相比单片干式离合器，多片布置在相同径向尺寸下能提供更大的摩擦接触面积，扭矩容量提升明显，且接合过程更柔和，冲击载荷被多层摩擦面逐级吸收。

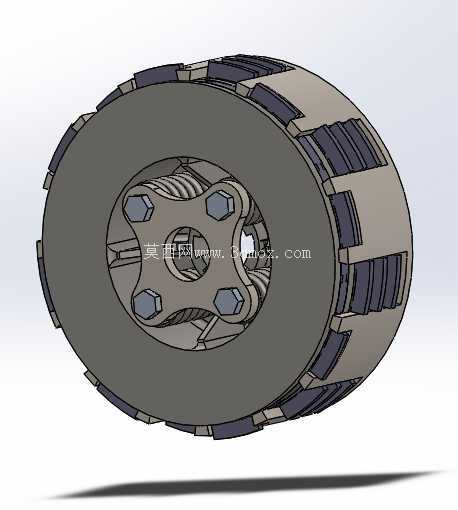

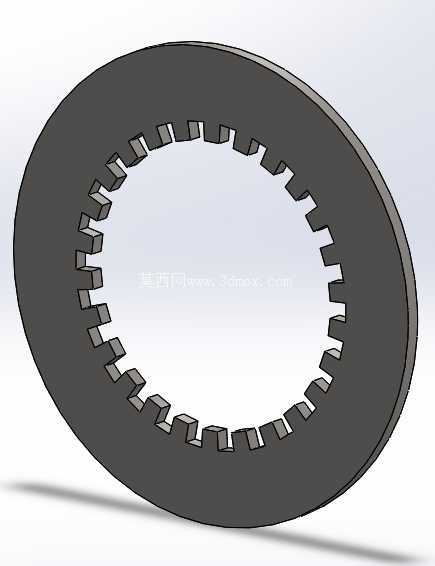

　　建模时最先确定的是摩擦副的叠装关系：中心轮毂通过花键与从动片配合，外鼓内齿驱动主动片，两种片材沿轴向交错排列，压紧端由带六颗紧固螺栓的压盘提供轴向力。图中压盘端面上均布的六个六角头螺栓，正是用来连接压紧机构或弹簧座的，螺栓孔位按圆周等分排布，保证压紧力沿周向均匀分布，避免偏载导致局部摩擦片烧蚀。设计压盘时需要校核螺栓分布圆直径与摩擦片有效半径的匹配，分布圆过小会使压盘受力弯矩增大，过大则干涉外鼓内壁，三维装配中直接测量各零件的干涉间隙，比二维图纸反复核对效率高很多。

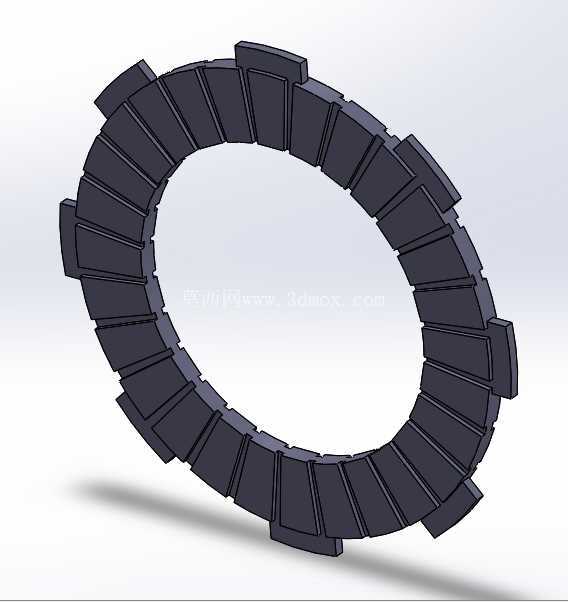

　　外鼓外缘可以看到多组轴向凸起与槽口，这是主动片与外鼓的齿槽配合结构，摩擦片外齿嵌入鼓内槽，既能传递扭矩又允许片组沿轴向自由滑动，这是离合器分离彻底的关键。槽口的宽度公差、齿侧间隙在模型里都按实际配合预留，间隙过小会导致片组卡滞、分离不清，过大则在换向时产生齿面冲击噪声。摩擦片本身设计成带波形或沟槽的结构，沟槽一方面容纳磨损碎屑，另一方面在湿式工况下引导冷却润滑油流过摩擦面，带走接合产生的热量，这也是多片离合器常做成湿式油浴形式的原因。

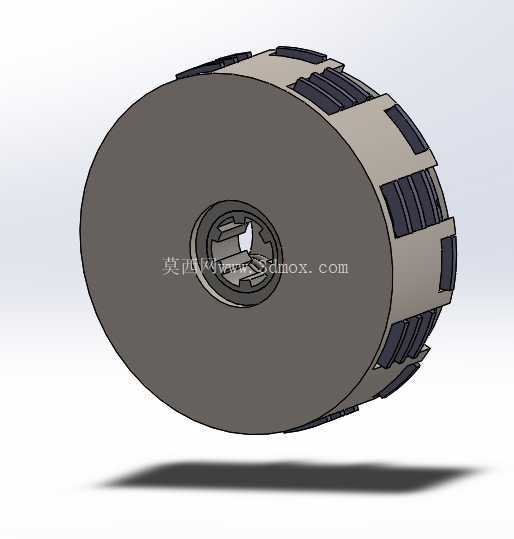

　　从安装边界看，整个总成呈盘状回转体，轴向长度由片组数量、压盘厚度与分离间隙共同决定，径向最大轮廓是外鼓的外径，中心是轮毂的内花键孔，用于套装到输入或输出轴上。选型时工程师通常先根据传递扭矩估算所需摩擦面总对数，公式里摩擦系数、有效半径、压紧力、面数几个参数互相牵制，片数加多会增大轴向尺寸和分离行程，所以模型里片组的轴向堆叠高度是反复调整的重点。分离状态下，各摩擦片之间要保留足够的总间隙，保证彻底脱开不拖曳；接合状态下，弹簧或液压活塞的压紧力要把所有片压实，此时压盘的行程必须覆盖磨损余量，这也是为什么压盘与轮毂之间要设计限位与导向结构。

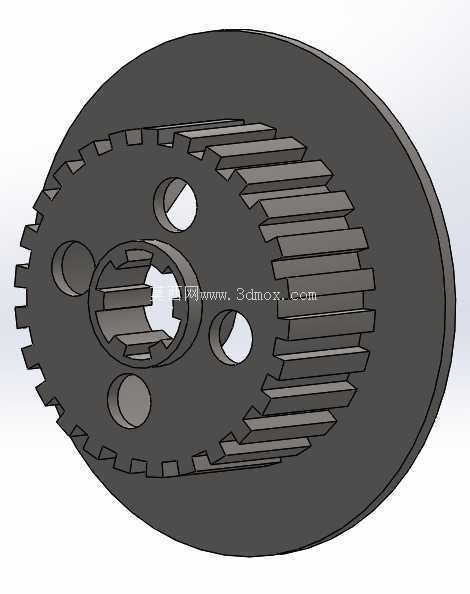

　　中心轮毂内部的花键是动力输出的最后一环，花键的齿数、模数要和匹配轴一致，轮毂端面的螺栓孔则用于和从动法兰或减震盘连接。图中压盘内侧还能看到弧形的弹簧或缓冲结构轮廓，这类弹性元件在接合时被压缩，提供渐进的压紧力，让扭矩不是瞬间刚性接通，而是随压紧力上升平滑增大，显著降低传动系的扭振与冲击。在工业应用中，这种多片结构还常用于机床的主轴启停、绞车的卷筒离合以及需要过载保护的场合，当负载超过摩擦极限时片组打滑，客观上保护了下游齿轮与轴系不被扭断。

　　建模过程中对片组的装配顺序做了完整约束：先装轮毂，再逐片交替套入从动片与主动片，最后装入压盘并拧入周向螺栓，整个装配体可以做剖切检查，确认每一片的齿都正确落入对应槽位，没有错装或漏装。外鼓与压盘之间的径向配合、轴向定位面都在模型中标注了配合关系，方便后续出工程图时直接标注公差。对于从事传动结构设计的人来说，这套模型的价值在于把摩擦离合的力学路径可视化：扭矩从外鼓经外齿传入主动片，通过摩擦力传给相邻从动片，再经内花键汇集到轮毂输出，轴向压紧力则由压盘—片组—轮毂支承面形成闭环，力流清晰，结构紧凑，是理解盘式摩擦离合器工作原理与进行选型改型的直观参考。
