工业双侧扶手钢制踏步楼梯结构

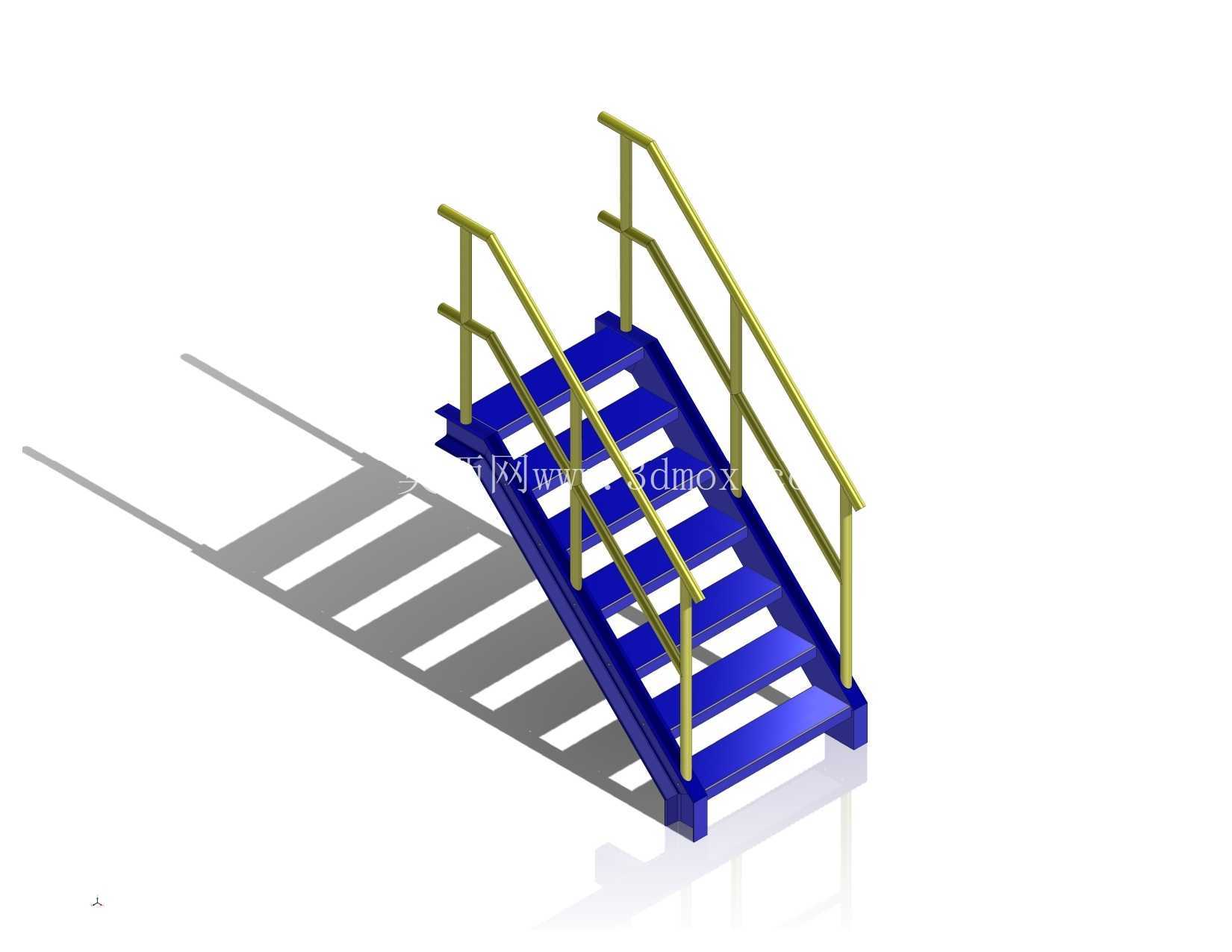

　　这套钢制楼梯结构主要面向厂房夹层、设备检修平台、仓储二层通道以及工业建筑内部高差连接场景，用于在有限水平投影范围内完成人员上下通行。模型将梯段、踏步、侧边支承梁、双侧扶手和立柱作为一个完整装配体表达，能够直接反映现场安装时各构件之间的相对位置、连接关系和占用边界，适合在平台布置、通道规划和钢结构详图深化前进行空间校核。

　　从实际用途看，该梯不属于装饰性轻型楼梯，而更接近工业通行梯。蓝色主体部分承担承载和踏面功能，黄色扶手系统承担防护和导向功能。踏步采用连续等距布置，踏面宽度和踢面高度保持一致，人员在携带小型工具、巡检记录或常规防护装备上下时，步幅节奏较稳定。梯段下端落在地面或基础预埋件上，上端可对接平台梁、楼层边梁或设备检修平台，安装时需要重点确认上下支点的标高差、水平跨距以及平台边缘是否预留扶手立柱固定位置。

　　结构设计上，梯段两侧采用纵向梁作为主要传力路径，踏步载荷先传递至两侧梁，再由梁端集中传递到下部基础和上部平台。此类布置比单片踏步悬挑形式更适合工业环境，尤其在人员频繁通行、需要定期清洁、表面可能存在油污或灰尘的场合，双侧支承能够降低踏步扭转和局部振动。踏步板与梯梁之间可采用焊接或螺栓连接，模型中焊接件特征较明显，实际加工时若追求现场可更换性，也可在梯梁上预留连接板，将踏步做成模块化组件；若追求整体刚度和制造效率，则工厂焊接后整体热镀锌或涂装更合适。

　　扶手系统由立柱、顶部横杆和中间横杆组成，沿梯段坡度连续布置。立柱并非简单直立，而是随梯段倾斜方向保持与踏步或梯梁的可靠连接，顶部扶手在人手自然握持高度范围内形成连续导向。双侧扶手对于狭窄工业梯段尤其重要，一方面在上下方向提供扶持，另一方面在梯段边缘形成防坠落边界。中间横杆可减少人员从扶手下方穿过的风险，若现场安全规范要求更严密，还可在扶手下部增加踢脚板或立板，防止工具、螺栓、小型零件从梯侧滑落至下方作业区。

　　外形边界方面，建模时需要同时控制梯段斜长、水平投影长度、总提升高度、梯宽和扶手高度。梯宽决定人员通行能力以及是否允许两人交错，工业检修梯通常还要考虑检修箱、阀门操作杆、小型备件箱通过的可能性。扶手外扩后，实际占用宽度会大于踏步净宽，布置在设备旁时不能只按踏步轮廓预留空间，应将扶手立柱、连接节点以及人员肩部活动量一并纳入。楼梯下端应留出人员落地后的缓冲区域，上端与平台交接处不应被门、管道、电缆桥架或设备操作面遮挡，否则即使梯体本身尺寸合理，现场使用仍会产生干涉。

　　建模思路上，可先依据提升高度和选定坡度确定梯梁中心线，再按固定踏步间距阵列踏面，随后建立两侧扶手路径并沿坡度布置立柱。梯梁端部需要表达与基础和平台的连接余量，不能把斜梁直接截断在视觉位置；真实结构中通常会增加端板、地脚板、连接板或加强肋，用于承受竖向载荷和水平推力。踏步前缘可设置防滑纹路或凸出折边，若采用钢板折弯成型，应在钣金件中保留折弯半径、板厚和焊接间隙，避免模型外观完整却无法展开下料。扶手管件则需控制管径、壁厚、立柱间距以及弯头位置，栏杆在梯段转折处应保持连续，不应出现人手握持中断的缺口。

　　在设备区应用时，钢楼梯常与操作平台、护栏、阀组、输送机机架或检修通道共同构成通行系统。布置时需要把楼梯看成设备维护动线的一部分，而不是独立钢结构件。例如平台上方有阀门、仪表或驱动装置时，楼梯出口应正对安全检修面；下方若有人员通行或设备运转，梯侧防护和落物防护需要加强；若现场存在腐蚀环境，材料可选用镀锌钢或不锈钢，并在焊缝、切割边和连接孔位置做补充防腐处理。通过该三维结构，设计人员可以提前检查梯段坡度、扶手连续性、平台交接关系和周边设备净距，从而减少施工图阶段反复修改。
