铰接式转向节销轴连接结构

　　这套铰接式转向连接结构在工程机械行走系统、轻型车辆转向拉杆、农用机具挂接以及工业自动化摆臂机构中都有广泛落地场景，核心作用是在两根同轴布置的杆系部件之间传递轴向拉力与推力，同时允许两侧杆体围绕中间销轴完成设定角度范围内的相对摆动，补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变带来的附加弯矩，避免刚性连接在交变载荷下出现应力集中断裂的问题。

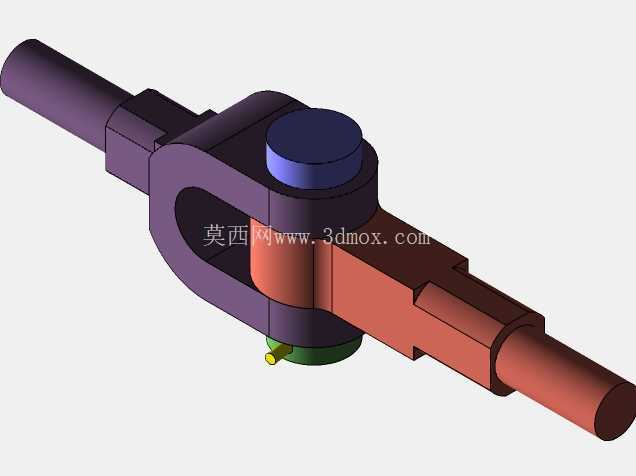

　　从实际装配逻辑来看，结构分为左右两个对接部件：一侧杆体末端加工出U型叉耳，叉耳的两个平行支板上同轴加工出销轴穿孔，另一侧杆体末端加工出单耳凸台，凸台厚度与U型叉耳的内槽宽度做间隙配合，装配时将单耳凸台卡入叉耳两支板的中间空隙，对齐三处孔位后穿入销轴，销轴两端加装轴向限位结构，既可以采用开口销锁定，也可以采用轴用挡圈或者端盖螺栓锁紧，防止销轴在设备振动过程中出现轴向窜动甚至脱出。

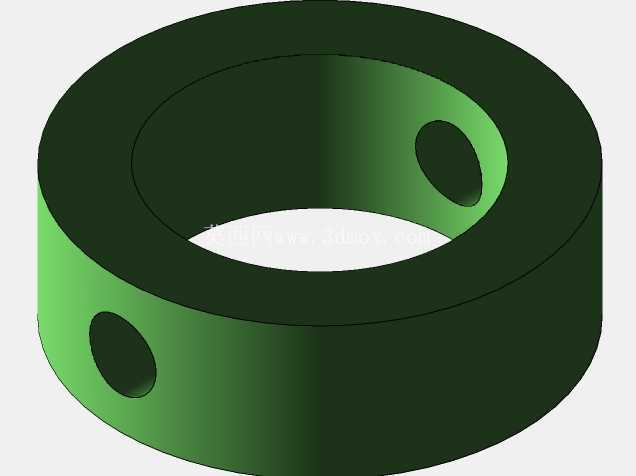

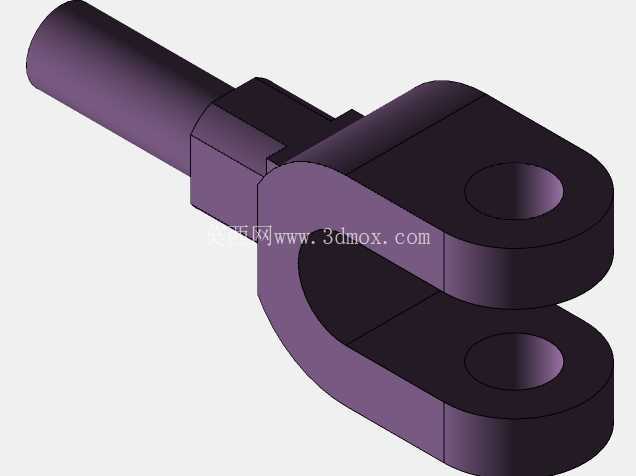

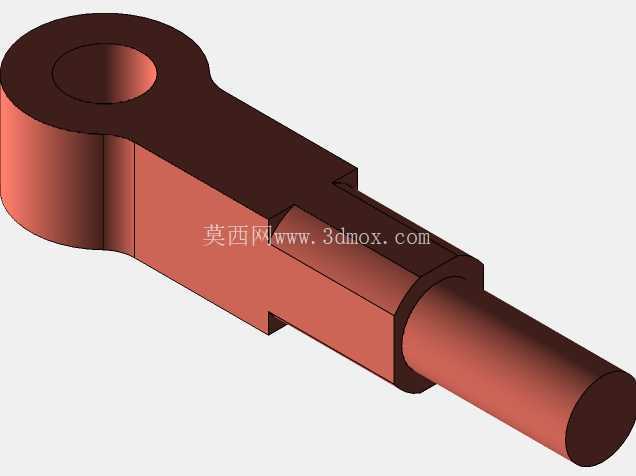

　　建模过程中首先完成两侧杆体的基体特征搭建：两端外接杆段采用阶梯轴结构，不同轴径的台阶面分别对应外部连杆的安装定位面、锁紧螺母贴合面以及密封件安装位，杆体靠近接头的位置做加粗过渡，过渡段采用圆角平滑衔接，避免轴径突变位置形成应力集中薄弱区。U型叉耳部分在建模时优先保证两支板的平行度公差，穿孔位置与叉耳槽的对称度控制在装配允许范围内，单耳凸台的厚度尺寸预留0.1到0.2毫米的装配间隙，保证摆动动作无卡滞。中间销轴采用台阶轴设计，销轴上端的大直径轴肩贴合叉耳上表面完成轴向定位，下端伸出叉耳下板的位置加工出径向小孔，用于安装开口销完成锁止，销轴与耳板孔之间可根据使用工况选择间隙配合加装润滑衬套，或是采用过盈配合将销轴与单侧耳板固定、另一侧设置转动副，不同配合方式对应不同的维护周期与载荷等级。

　　安装边界方面，两侧外接杆段的外径需与配套连杆的内孔尺寸匹配，杆端螺纹段长度要满足螺母锁紧后的螺纹余留量要求，接头整体的最大外轮廓宽度由U型叉耳的两支板外侧面间距决定，布置周边结构时需要预留出足够的摆动空间，避免杆体摆到极限角度时与周边机架、管路发生运动干涉。销轴的中心轴线与两侧杆体的轴线垂直相交，这个交点就是整个铰接副的转动中心，选型布置时需要准确核算转动中心到两端安装端面的距离，保证整套杆系的运动轨迹符合设计预期。

　　功能特性上，这种铰接结构相比刚性直连，最突出的优势是可以自适应小角度的方位偏差，在车辆行驶过程中车轮上下跳动带动转向拉杆摆动时，铰接接头可以顺畅跟随动作，不会因为杆系角度变化产生憋劲卡滞；在工程机械作业装置的连杆机构中，这类接头可以承受较大的冲击载荷，销轴和耳板的接触面积大，单位面积压应力更低，配合定期加注润滑脂的油道结构，可以大幅延长铰接副的磨损寿命。建模时所有配合面都预留了合理的公差标注基准，圆角过渡位置完全按照锻造零件的工艺要求设计，既可以直接用于机加工件的生产出图，也可以作为铸锻件毛坯建模的参考基础，结构拆分逻辑清晰，转动副的配合关系明确，能够直接导入运动仿真模块验证不同摆角下的受力状态与运动干涉情况。
