深沟球滚珠轴承结构三维建模

　　这套深沟球滚珠轴承的三维结构，围绕旋转轴系中最常见的径向支承需求展开，完整呈现了内圈、外圈、钢球与保持架之间的装配关系。轴承在设备中的核心作用，是在轴与机座之间建立低摩擦的转动界面，一方面承受轴系传递过来的径向载荷，另一方面也可兼顾一定比例的双向轴向载荷，使转轴在规定的回转精度范围内稳定运行。

　　从实际使用场景看，这类结构广泛出现在电机输出端、减速器中间轴、输送机辊筒、泵轴支承、机床传动箱以及小型动力设备中。凡是需要连续旋转、又要控制摩擦损耗和轴系窜动的位置，都会优先考虑深沟球轴承。它不像滑动轴承那样依赖较大的油膜建立过程，启动阶段阻力小，维护相对简单，对中低速和中等转速工况都有较好的适应性。

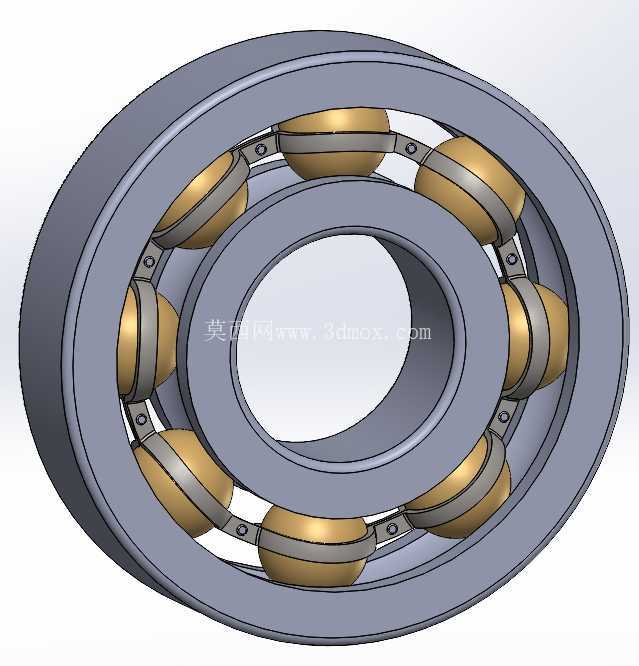

　　模型在结构表达上没有把轴承简化成一个不可拆分的圆环，而是将滚动体与保持架独立建出。内圈外圆和外圈内圆上的滚道呈连续弧形截面，钢球位于滚道之间，点接触区域在受载后形成微小椭圆接触斑。保持架的作用不是承载，而是把各钢球沿周向均匀隔开，避免滚动体相互接触、摩擦和挤压；同时引导钢球进入和退出承载区，改善轴承在高速旋转时的运动稳定性。图中保持架采用兜孔包覆钢球的形式，相邻钢球之间留有间隙，能够在运转时容纳润滑脂并形成一定的储油空间。

　　设计思路上，滚珠轴承的关键并不只是外形圆环，而是滚道曲率、钢球直径、球数、接触角和套圈壁厚之间的匹配。滚道曲率半径通常略大于钢球半径，这样既能保证钢球与滚道有合理接触面积，又不会因包络过紧而增大摩擦。钢球数量增多可以提高整体承载能力，但球径和节圆空间会受到限制；球径增大有利于降低接触应力，却会压缩套圈壁厚和保持架尺寸。实际选型时，需要根据轴径、轴承座孔、载荷大小、转速水平、润滑方式和预期寿命综合确定。

　　外形与安装边界方面，轴承以内圈内孔与转轴形成配合，以外圈外圆与轴承座孔形成配合。内圈通常随轴一起旋转，外圈多固定在机座或轴承座中；也有少数场合采用外圈旋转、内圈固定的布置。装配时要控制轴肩和座孔挡肩高度，挡肩既要能给套圈提供轴向定位，又不能过高，否则会妨碍拆卸并可能与保持架发生干涉。模型中内圈端面、外圈端面、倒角和滚道之间的层次关系清晰，便于在总装中检查轴肩过渡圆角、锁紧螺母、端盖和密封件的空间位置。

　　从载荷传递路径看，径向力由轴传给内圈，再经过承载区钢球传递到外圈，最后由轴承座承担。钢球在旋转过程中并非全部同时受载，而是在径向载荷作用方向附近形成承载区，其余位置的滚动体主要参与循环运动。保持架随钢球公转，并约束各球之间的周向间距，这一细节在做运动校核和动画演示时尤其重要。若只建出内外圈而省略钢球和保持架，虽然外观上接近成品轴承，却无法表达拆装顺序、接触关系和内部运动逻辑。

　　润滑与密封也是这类轴承设计中不可忽视的边界条件。开放式结构便于观察内部滚动体，适合教学、结构展示和原理分析；实际设备中则常根据工况加入防尘盖、接触式密封圈或润滑脂腔。润滑脂能够在钢球与滚道接触区降低磨损、缓冲振动，并对轻微污染和水分起到阻隔作用。若工作温度较高、转速较快或载荷波动较大，还需要重新校核润滑寿命和轴承游隙。

　　在三维建模过程中，套圈可通过回转方式生成主体，再对滚道、倒角和密封槽进行细节处理；钢球按节圆直径周向阵列；保持架则需要围绕每个钢球建立兜孔，并保证兜孔边缘与钢球之间存在合理间隙。装配完成后，应检查钢球是否同时位于内外滚道内，保持架是否与套圈挡边冲突，内圈旋转时钢球能否沿滚道顺畅公转。对于设备总装而言，这套模型还可用于检查轴承与轴、孔用挡圈、端盖、套筒和齿轮定位面之间的关系，避免在详细设计阶段出现轴向定位不可靠或拆卸空间不足的问题。

　　整体来看，该模型把深沟球轴承最本质的机械特征表达得比较完整：套圈提供滚道和安装基准，钢球承担滚动支承，保持架维持滚动体间距。它既可以作为传动系统设计中的标准支承件参考，也适合用于轴承结构认知、装配干涉检查、运动原理演示以及轴系布局校核。
