合页铰链装配结构三维设计作品

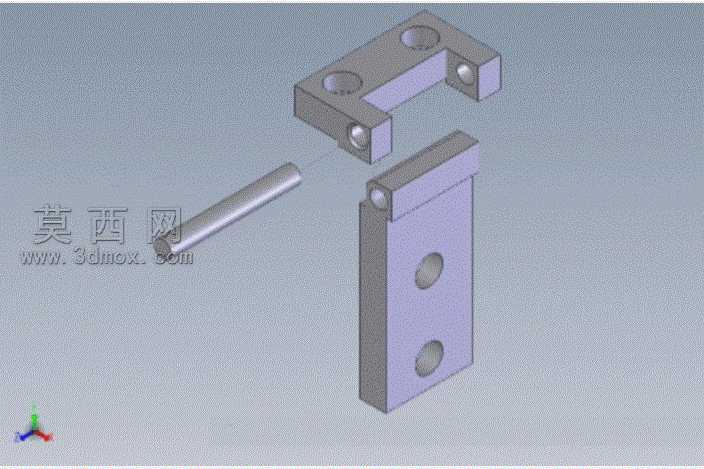

本作品为铰接类五金连接件的三维装配设计，采用三维建模软件完成全参数化建模流程，整体以爆炸视图呈现各组成部件的装配关系，清晰展示合页类构件的组装逻辑。建模过程中首先对各独立零件进行草图绘制与特征构建，针对带安装孔的两个页片结构，通过拉伸凸台完成基体成型，对页片上的安装通孔采用切除拉伸特征实现精准定位，孔位尺寸与页片边缘的间距严格遵循常规五金合页的安装适配标准，保证后续实际生产中的安装兼容性。针对连接两个页片的销轴部件，采用旋转凸台特征完成圆柱主体建模，销轴直径与页片端部的铰接孔尺寸采用间隙配合参数设置，既保证铰接转动的灵活性，又避免装配后出现过大旷量。材质配置上，两个页片分别赋予差异化的金属材质表现，其中一个页片采用磨砂质感的镀锌钢材材质，模拟常规五金合页的防锈表面处理效果，另一页片采用淡紫色阳极氧化铝材质表现，销轴则采用亮面抛光不锈钢材质，通过材质差异清晰区分不同部件，提升装配视图的辨识度。渲染环节采用柔和的环境漫反射光源，搭配定向补光消除零件边角的阴影死角，背景选用中性浅灰色调，避免背景色彩干扰对零件结构的观察，视图左下角保留三维坐标系标识，方便查看模型的空间朝向。结构设计上，两个页片的端部均设计有同轴的铰接耳结构，耳片上的铰接孔同轴度公差在建模时通过全局基准轴进行约束，保证销轴穿入后两个页片可绕销轴顺畅转动，页片上的安装孔采用沉孔设计，可容纳安装螺丝的头部，保证安装后表面平整无凸起。整体设计思路围绕铰接连接件的功能需求展开，通过爆炸视图的呈现方式，直观展示各零件的装配顺序与配合关系，模型各特征参数可编辑，能够根据实际使用场景调整页片尺寸、孔位间距、销轴直径等参数，适配不同的安装使用需求，建模过程中对各零件的边角均添加了微小的倒角特征，去除尖锐棱角，既符合五金零件的实际加工工艺要求，也提升了模型的真实感。
