家用吸尘器主机风道外壳注塑结构设计

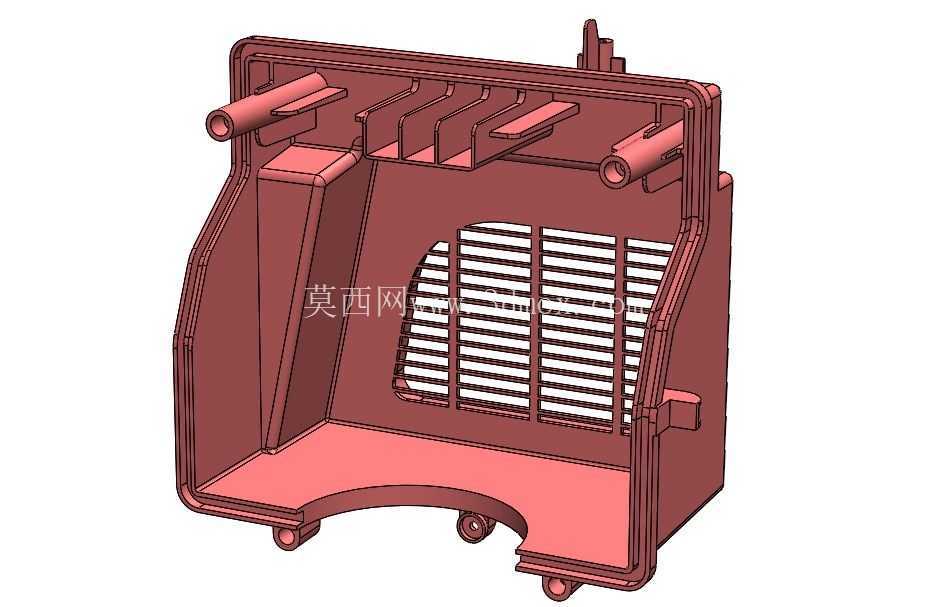

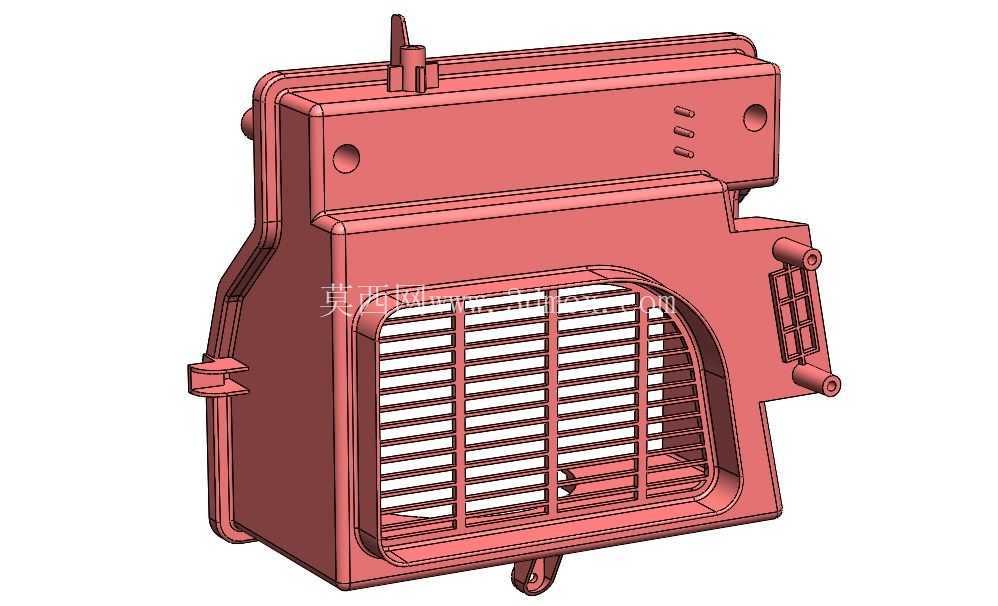

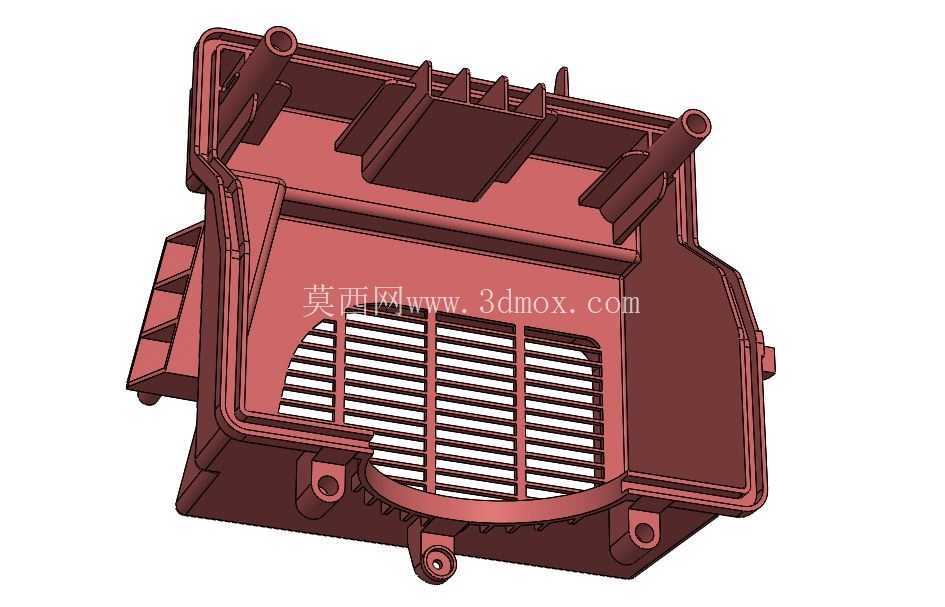

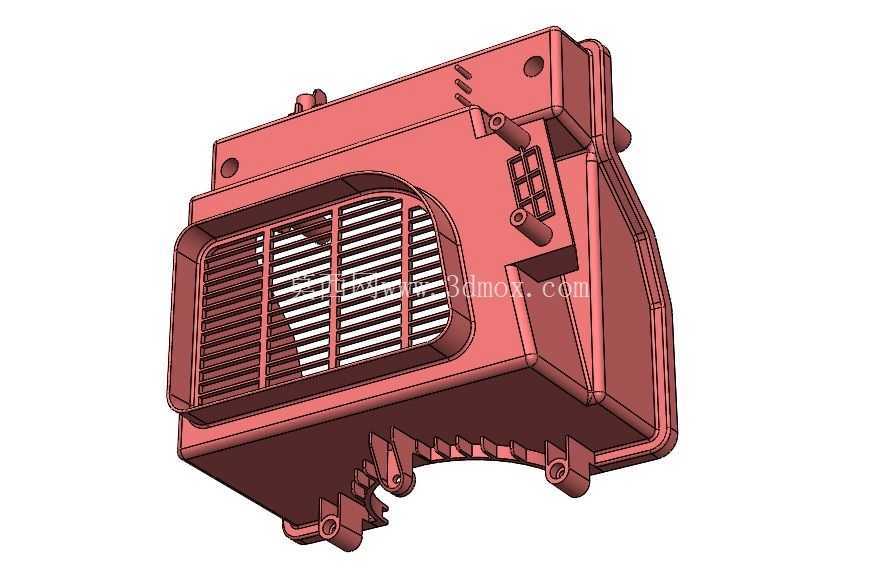

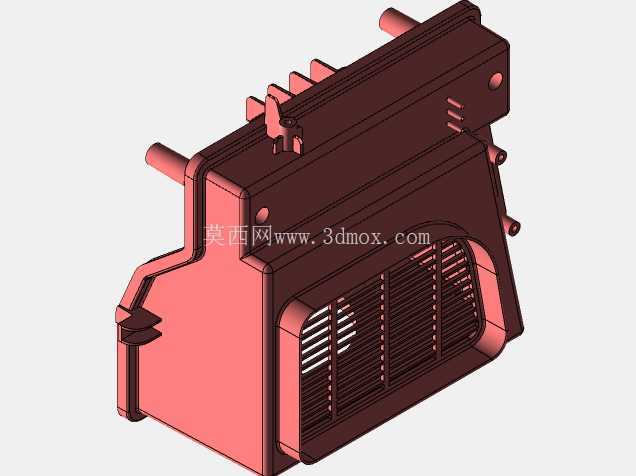

　　这款壳体属于手持/卧式家用清洁设备主机段的核心外覆盖件，整体采用注塑成型工艺思路搭建，三维结构完整覆盖了风道防护、电机仓包容、外观包覆与整机装配对接四类核心需求。从整机布局来看，该零件位于吸尘器动力单元的外侧区域，正面大面积格栅区域正对内部离心风机的进风侧，工作时含尘气流经过滤组件后从格栅缝隙进入风腔，格栅筋条按等距阵列排布，既保证足够通流面积，又能阻挡大尺寸异物触碰高速风轮，筋条厚度沿出模方向做了均匀拔模，根部预留圆角避免注塑填充时出现应力发白。

　　壳体上半部分的封闭腔体内置动力模组与控制板，侧壁预留的多组圆柱形空心柱是自攻螺丝安装位，柱体根部加设三角加强筋，锁附时不会出现柱位开裂；侧面伸出的两个带孔对接轴用于和尘桶卡扣组件铰接，铰接孔同轴度在建模时直接通过同轴心约束保证，装配后卡扣翻转无卡滞。壳体顶部凸起的小柱体是整机挂放定位柱，对应收纳底座的卡槽，用户直立收纳时可以直接嵌入固定，侧边的三组浅凹槽是外观装饰定位痕，用于粘贴品牌标识饰条。建模过程中优先拆分了上下壳的分模线，分模面沿壳体最大轮廓走刀，避免侧向倒扣过多增加模具复杂度，仅侧面格栅区域与卡扣铰接位置预留了侧向抽芯结构，斜顶行程经过校核，开模时不会刮伤格栅表面。

　　壳体壁厚整体控制在均匀区间，转角位置全部做圆角过渡，避免注塑冷却时局部缩痕，风道内侧对应风机安装的位置预留了减震胶圈的安装槽位，胶圈压缩量设定在合理范围，既可以阻隔电机运行振动传递到外壳，也能密封风道缝隙避免漏风损失吸力。壳体背部预留了和机身底托对接的卡槽，装配时沿导向槽滑入即可完成预定位，再通过周边螺丝柱锁附固定，不需要额外治具辅助对位。格栅区域的通风间隙经过核算，在满足安规防触碰要求的前提下尽可能扩大开口面积，降低进风风噪，壳体外侧的多处凸台分别对应电源线卡位、开关按键避让位，所有外露棱边都做了倒钝处理，用户日常挪动清洁设备时不会划手。整个结构在建模阶段就同步校验了整机装配的干涉边界，壳体和内部电机、滤仓、卡扣件的配合间隙都预留了塑料件受热膨胀的余量，长时间高负载运行下也不会出现零件挤压异响。
