仿MacPro2013造型离心风轮结构设计

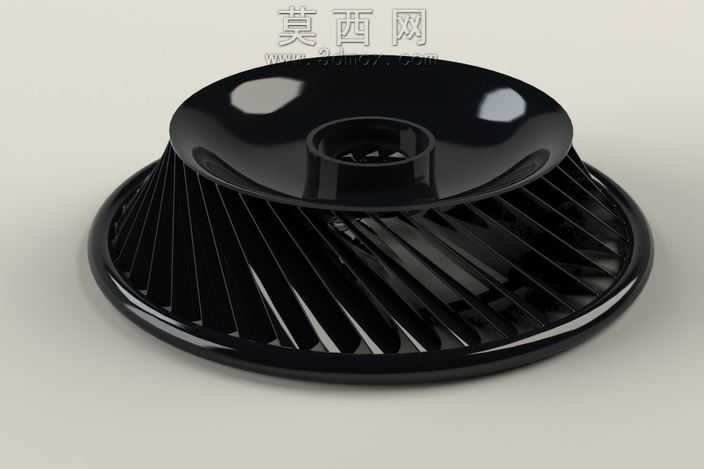

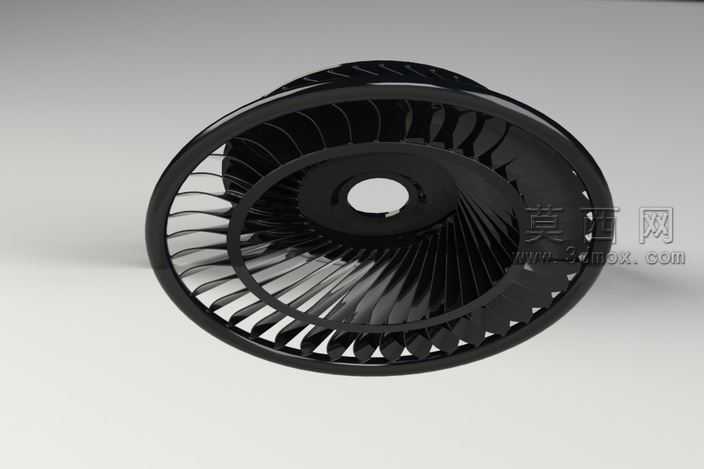

本作品以经典MacPro2013的圆柱形紧凑机身造型为设计灵感，完成了一款离心式风轮的三维结构建模与渲染呈现。建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以中心轴孔为基准定位，先构建风轮的轮毂主体曲面，轮毂采用中心下凹的流线型弧面设计，既可以降低气流进入叶轮时的正面风阻，也能引导气流平滑向轮缘方向扩散。轮缘部分采用等厚度环形围边结构，为叶片提供稳定的支撑边界，避免叶片高速旋转时出现形变抖动。叶片部分采用后向式离心叶片构型，沿轮毂圆周方向均匀阵列排布，每片叶片都带有符合流体力学规律的扭转弧度，叶片从轮毂根部到轮缘端部平滑过渡，厚度从根部向端部逐渐收窄，既保证了叶片根部的结构强度，也能减少叶片端部的气流涡流损耗。建模过程中对叶片与轮毂、轮缘的衔接位置做了圆角过渡处理，消除结构应力集中点，也让气流流经衔接位置时更加顺畅。渲染阶段采用哑光黑色工程塑料材质模拟风轮的实际生产材质，材质表面添加了细微的磨砂质感，还原注塑零件的真实表面效果，场景采用柔和的漫反射打光方案，清晰呈现风轮的叶片排布、轮毂曲面与整体结构层次，没有添加多余的装饰元素，重点突出结构本身的设计细节。设计思路上打破了常规散热风轮的刻板外观，将消费电子领域的经典工业设计语言融入通用机械零部件的结构设计中，在保证风轮气动性能、结构强度符合使用要求的前提下，让零部件本身具备更强的设计感与辨识度，整体结构紧凑，所有特征都符合注塑成型的工艺要求，可直接用于后续的结构验证、开模生产或者散热方案的仿真模拟测试，叶片的弧度、数量、轮毂的曲面造型都经过参数化调整，可根据实际的风量、风压需求快速修改参数完成迭代优化。
