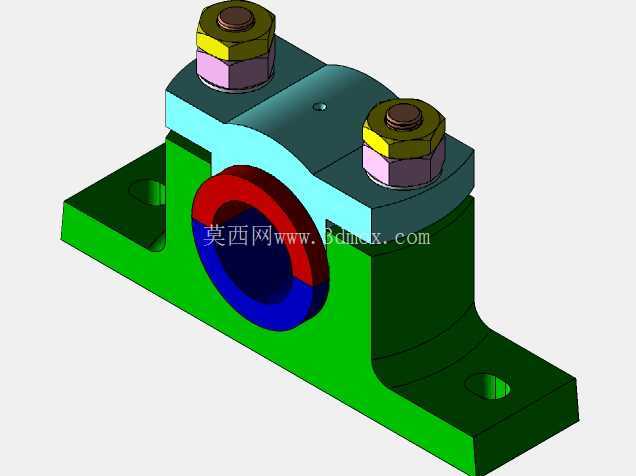

立式剖分式轴台轴承座装配结构

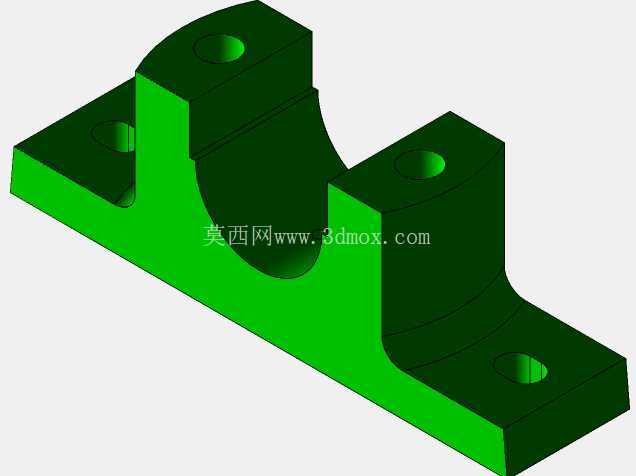

　　这套立式剖分式轴台轴承座的三维装配结构，面向中小载荷旋转轴系的现场支撑需求展开建模，整体采用底座一体式铸造型腔搭配上盖扣合的经典对开布局，在输送辊道、小型传动主轴、风机转轴、轻工设备传动轴等需要频繁拆装维护的工况中十分常见。底座两侧延伸出带沉孔的安装翼板，翼板上预留贯通地脚螺栓孔，孔位周边做局部加厚凸台，避免锁紧时底座板面发生压溃变形；底座中部向上隆起形成下半轴瓦容纳腔，腔体圆弧面与轴瓦外圆完全贴合，两侧立面预留定位止口，保证上盖扣合时径向同轴度不会出现偏移。

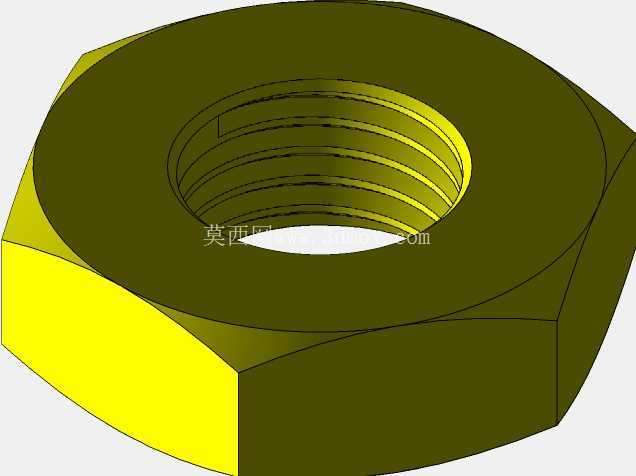

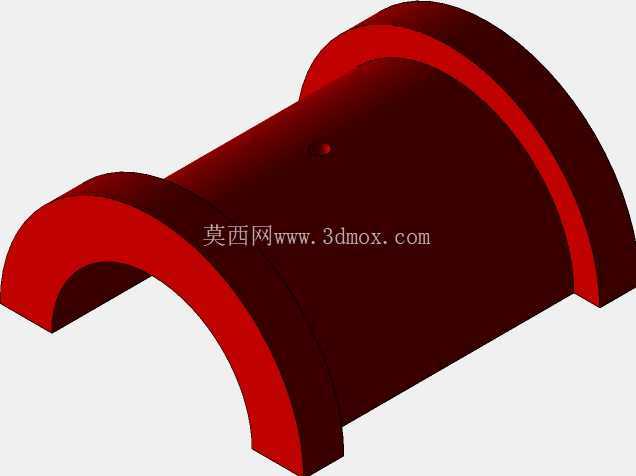

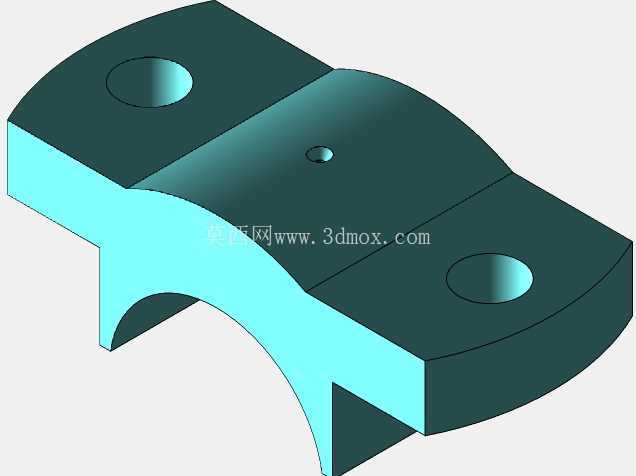

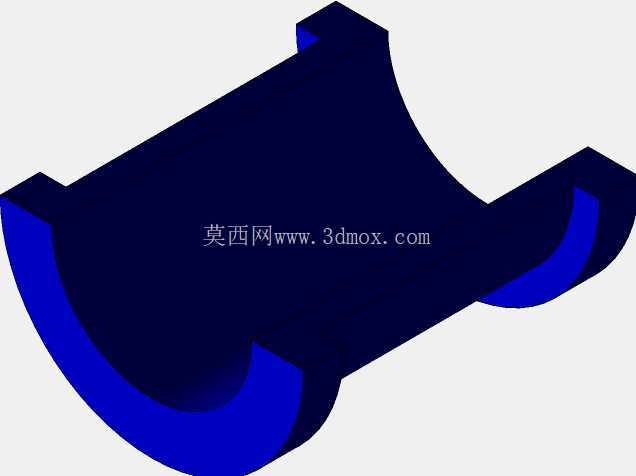

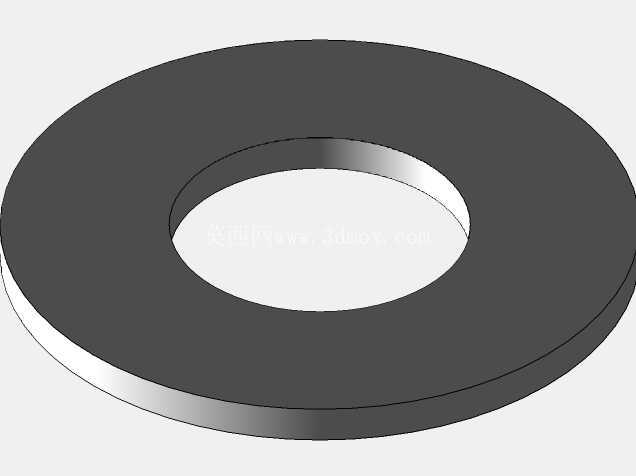

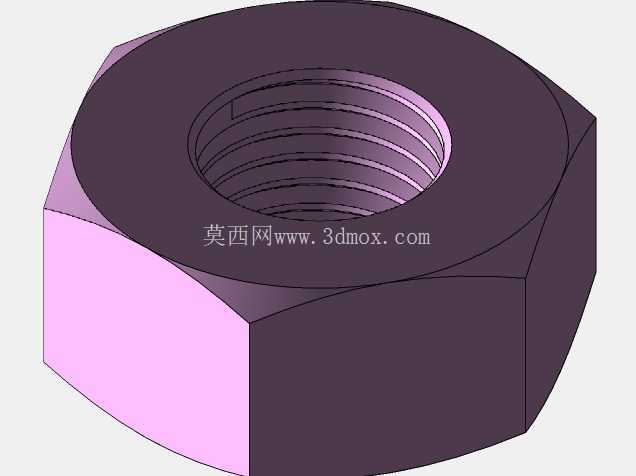

　　上盖采用半圆弧包容结构，两端伸出带螺栓过孔的连接耳，耳板下方放置平垫圈、上方依次叠装六角螺母与锁紧螺母，双螺母配作的锁紧形式可在设备长期振动工况下防止螺纹副松脱，螺母与上盖接触面之间的垫圈可分散锁紧压强，避免铸铁上盖表面被压出凹痕。轴瓦部分采用红蓝分色的对半剖分结构，内圆面直接与转轴轴颈配合，外圆面卡入轴承座上下腔体的圆弧定位槽内，剖分面处预留细微间隙，允许轴瓦在磨损后通过调整垫片补偿配合间隙，无需整体更换基座。从安装边界来看，底座底面为全平面加工基准，安装时需贴合设备机架的加工面，地脚孔的跨距、翼板厚度方向的沉孔深度都在建模时按实际装配关系做了约束，螺栓穿入后头部沉入沉孔内，不会突出底座底面影响支撑平稳性。

　　轴向方向上，轴承座腔体宽度略大于轴瓦宽度，轴瓦两端可预留微小窜动间隙，补偿转轴热伸长带来的轴向位移；腔体顶部开设的小注油孔可直通轴瓦配合面，运行中可定期加注润滑脂，在轴颈与轴瓦之间形成油膜，降低摩擦磨损。设计过程中优先考虑了现场维护的便利性：当转轴需要拆检或更换轴瓦时，无需将整根轴从传动链中抽出，只需松开两侧连接螺母、取下上盖，即可直接取出对半轴瓦，大幅缩短停机维护时间。底座的加强筋从翼板根部一直延伸到半轴腔侧壁，筋板厚度随承载方向渐变，既保证支撑刚性，又避免整体铸件壁厚不均带来的铸造缺陷。

　　建模时所有配合面都按实际装配逻辑做了贴合约束：轴瓦外圆与座孔圆弧同轴，上盖剖分面与底座剖分面完全贴合，螺栓杆穿过上下耳板的过孔后与螺母螺纹配合，各零件的颜色区分也清晰展示了装配层级，底座承力部分、上盖锁紧部分、轴瓦摩擦副、紧固件分别独立建模，方便设计人员在此基础上修改孔位跨距、轴孔直径、腔体高度等参数，适配不同轴径、不同中心高的轴系支撑需求。在选型适配阶段，这类轴承座的核心约束参数是轴孔中心高、地脚安装孔的横向与纵向跨距、轴瓦宽度以及连接螺栓的规格，模型中各尺寸的关联关系完全遵循机械设计的装配逻辑，没有出现零件干涉、配合面错位的问题，既可以作为独立支撑部件用于单轴两点支撑的布局中，也可成对布置在转轴两端，共同承担轴系的径向载荷，部分工况下还可在端侧加装止推挡片，承受小幅轴向力。铸件的转角位置全部做了圆角过渡，避免应力集中，底座底部的镂空区域在减轻整体重量的同时，也为铸造清砂、现场排屑预留了空间，不会在腔体下方积存油污与碎屑。
