叶片式气动马达转子改进结构

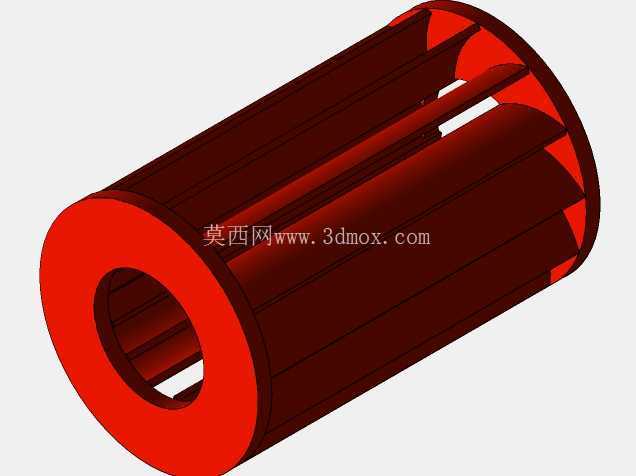

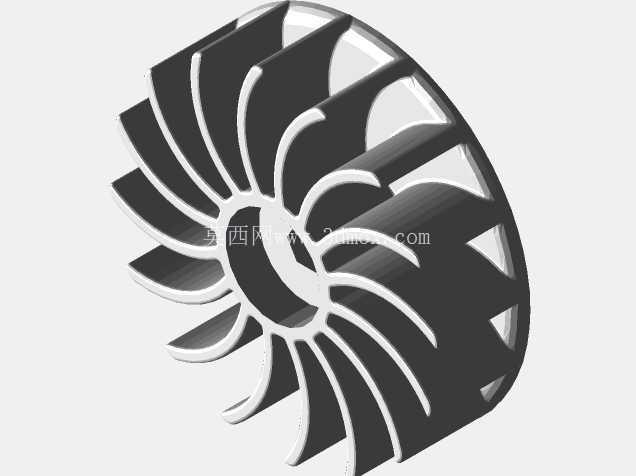

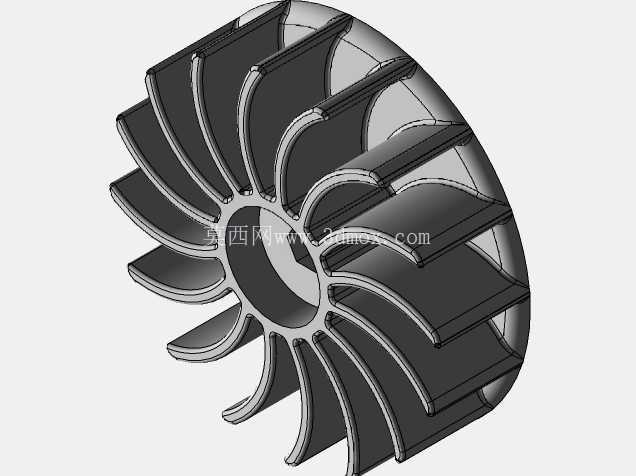

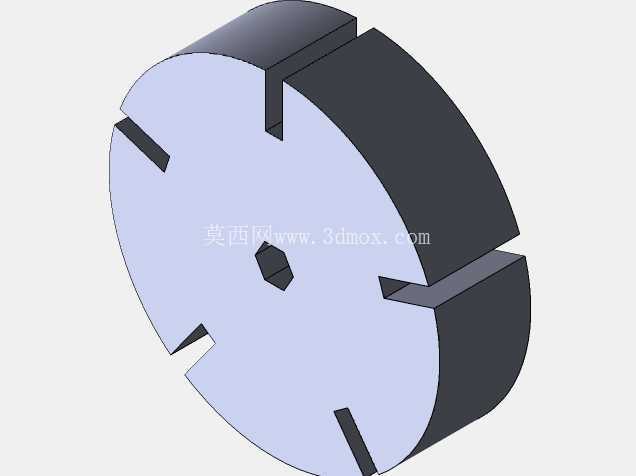

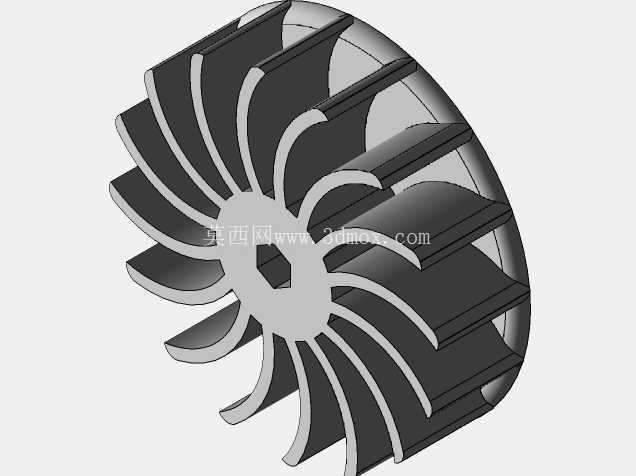

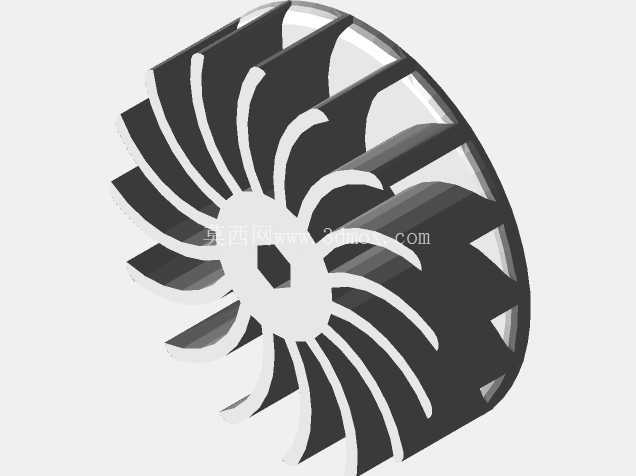

　　该结构属于叶片式气动动力单元的核心转子改进方案，整体为中空筒型回转构件，外圆柱面沿周向均匀开设多道轴向通槽，槽体用于嵌装滑动叶片，转子两端保留环形挡边，对叶片轴向位移形成限位，避免叶片在运转过程中从槽内脱出。转子中心设置贯通轴孔，可直接与输出轴配合传递扭矩，中空结构在保证整体刚性的前提下降低了转动惯量，启停响应速度更快，适配气动设备频繁正反转、瞬时启停的工况需求。

　　从实际应用场景来看，这类转子装配完成后可作为气动马达的核心做功部件，广泛用在矿山井下防爆作业工具、小型气动输送设备、便携气动拆装机具、轻工自动化生产线的旋转执行端，在有易燃易爆气体、高粉尘、潮湿淋水的工况下，相比电动驱动部件不存在电火花风险，过载时只会自动降速停转，不会烧毁绕组，抗恶劣环境能力更强。改进后的结构针对原有叶片马达运行中密封间隙偏大、叶片与缸体内壁贴合不足的问题做了优化，叶片槽的轴向长度与转子筒体长度匹配，槽壁加工导向余量充足，叶片在槽内径向滑动时不会出现卡滞、偏磨。

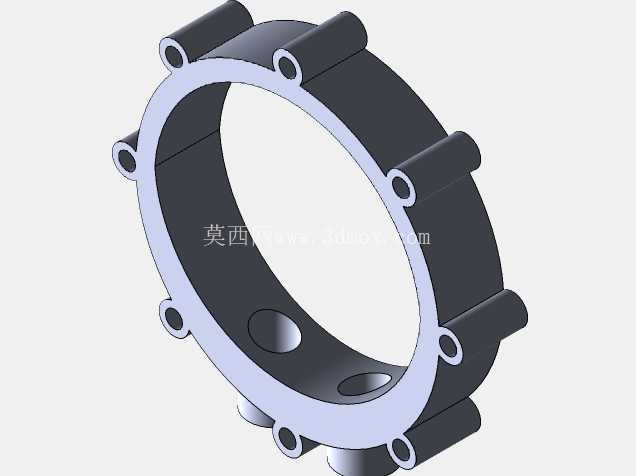

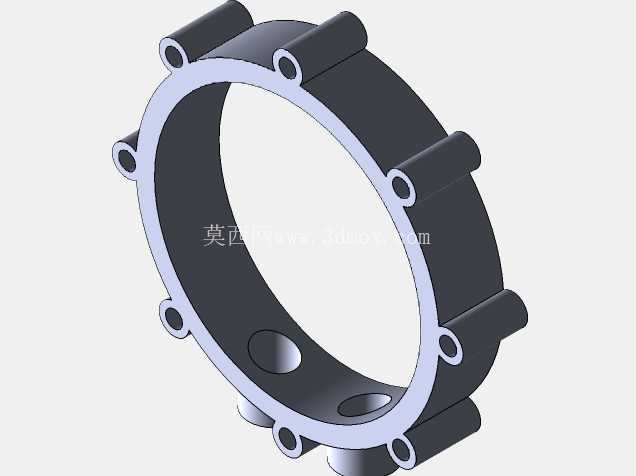

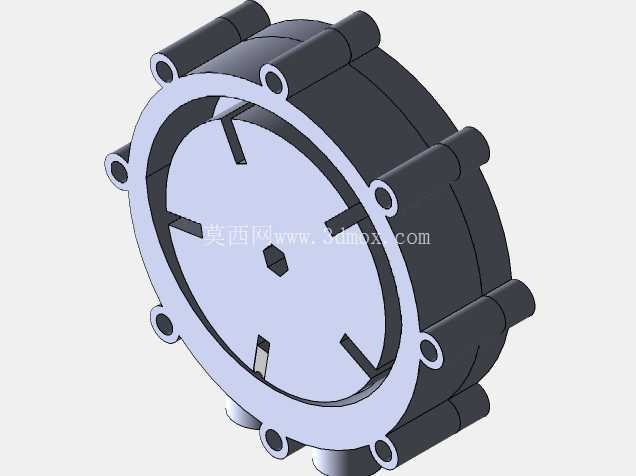

　　设计过程中首先要匹配气动马达的缸体内腔尺寸，转子外圆与缸体内壁之间预留均匀的偏心间隙，转子装配后与缸体、前后端盖形成多个密闭容积腔，压缩空气从进气口通入后推动叶片带动转子旋转，将气体压力能转化为旋转机械能。转子两端面与前后端盖的配合面要控制平面度公差，端面间隙过大会造成压缩空气泄漏，容积效率下降，间隙过小则会在运转受热后出现端面摩擦抱轴。中心轴孔的配合公差根据输出轴的传动形式选定，采用键连接时要在轴孔对应位置加工键槽，保证扭矩传递可靠，若采用过盈配合则要核算压装力，避免转子筒体受挤压变形导致叶片槽尺寸缩窄。

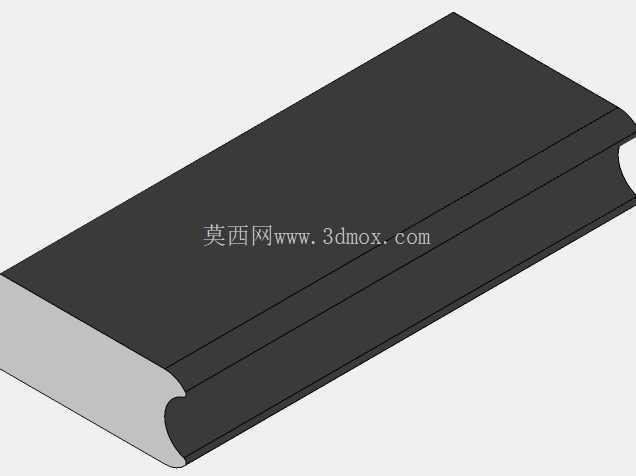

　　针对密封与润滑的优化，叶片外伸端与缸体内壁的接触线是主要泄漏路径，改进结构在叶片端部配合润滑密封介质，既可以填补叶片与缸壁之间的微观配合间隙，减少压缩空气的内泄漏，也能在滑动接触面上形成润滑膜，降低叶片往复滑动的磨损速率，延长部件无故障运行时长。转子筒体壁厚经过刚性校核，在通入额定工作压力的压缩空气时，筒壁不会发生径向形变，叶片槽的槽口尺寸保持稳定，叶片滑动全程无卡涩。周向均布的多道叶片槽在回转过程中依次完成进气、膨胀做功、排气循环，输出扭矩波动更小，运转平稳性优于少叶片结构。

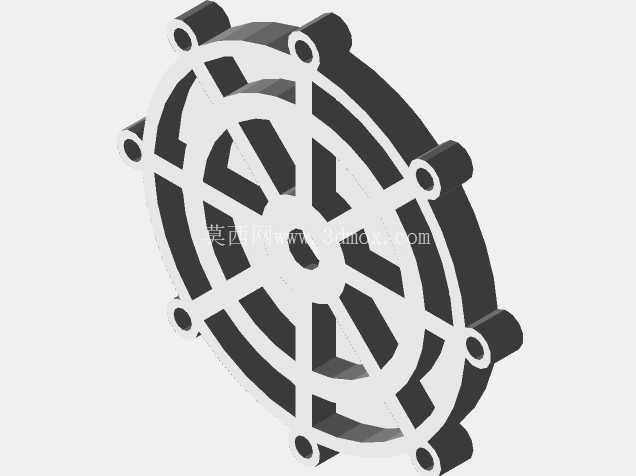

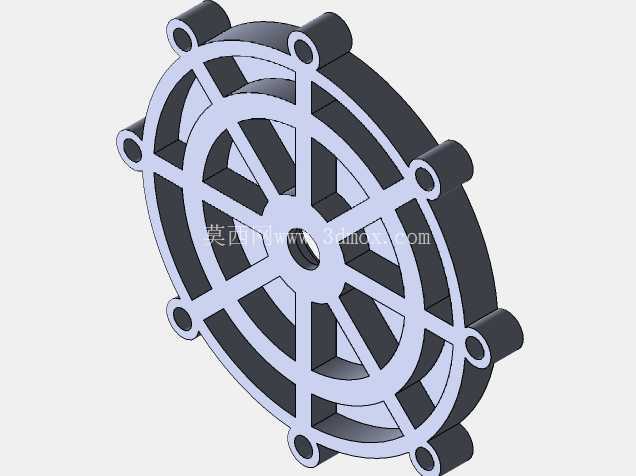

　　安装边界方面，转子的总长度要小于缸体内部两端盖之间的轴向间距，装配后两端保留合理的轴向窜动间隙，转子外圆最大回转半径不能与缸体内壁、进排气孔口发生运动干涉。叶片装入槽内后，叶片伸出最大长度时顶端能可靠贴合缸内壁，缩回最低位置时叶片顶端不高出转子外圆基准面，避免转子转动时与缸壁发生硬性碰撞。中空轴孔的两端可设置轴承配合位，由前后端盖内的轴承支撑转子回转，同轴度公差控制在合理范围内，避免转子运转时出现径向跳动。

　　结构成型可采用机加工或者增材制造方式完成，增材制作时要保证叶片槽的内壁表面光洁度，槽内无残留凸起阻碍叶片滑动，成型后对转子外圆、两端端面、中心轴孔做后续精加工，保证各配合面的尺寸精度。日常维护时可直接从端盖侧抽出转子，检查叶片槽磨损情况、叶片端部密封介质的损耗状态，维护拆装流程简便，不需要复杂专用工装，适配小型气动动力设备的快速检修需求。
