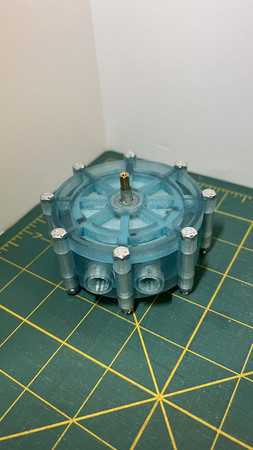

可3D打印叶片式气动马达壳体结构

　　在小型气动动力输出场景中，这类叶片式气动马达的应用覆盖了狭小空间内的扭矩输出需求，比如小型自动化产线的工位驱动、便携气动工具的动力核心、教学演示类气动实训台的动力单元，相比电动驱动单元，气动马达具备过载自保护、无电火花风险、启停响应速度快的天然优势，适合在防爆要求高、频繁正反转的工况下使用。这款结构的设计最初瞄准3D打印快速成型的落地需求，在设计过程中调整了内部腔体的轮廓逻辑，最初尝试的椭圆腔型在叶片滑动过程中会出现密封间隙不均、扭矩输出波动大的问题，因此重新梳理了内部腔体的型线，保证叶片在径向滑动时始终与腔体内壁保持稳定贴合，减少压缩空气的内泄漏，提升容积效率。

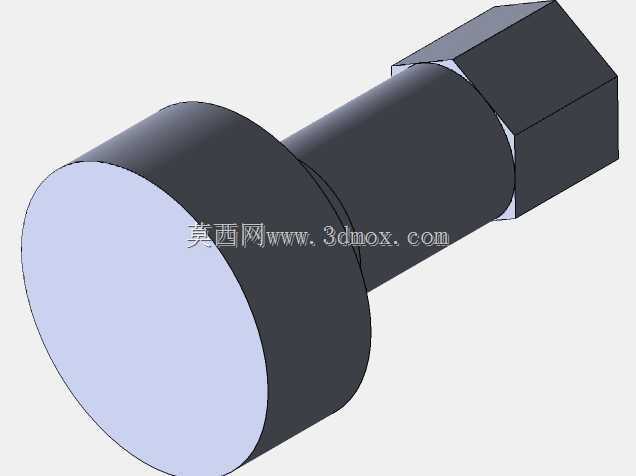

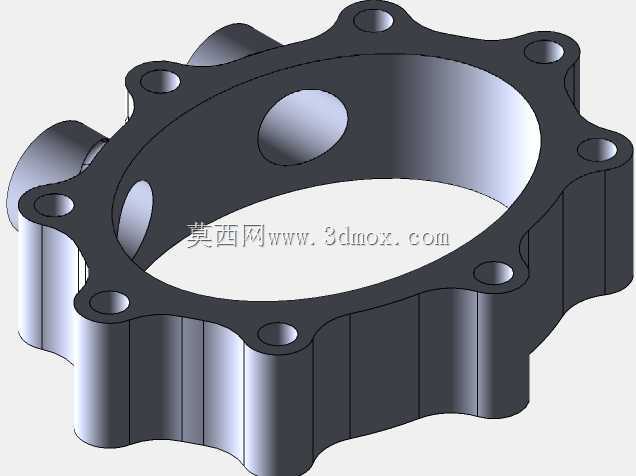

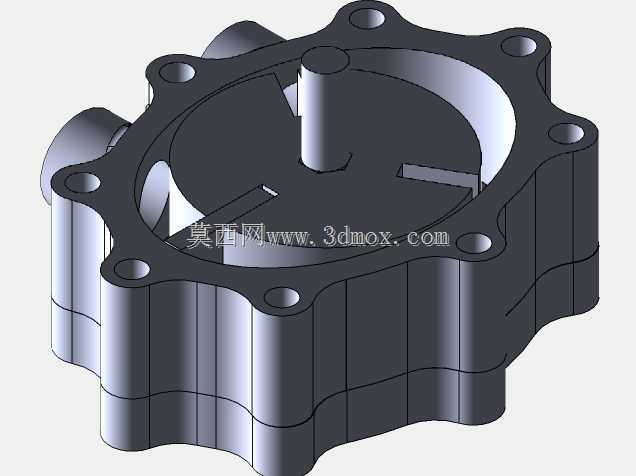

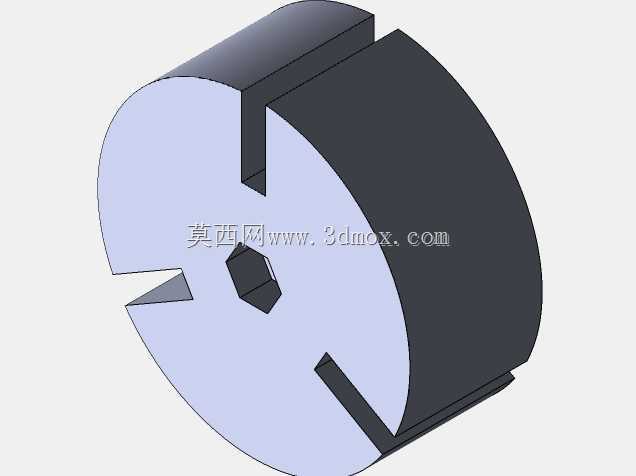

　　从结构布局来看，壳体外圈均匀布置了8个安装通孔，孔位沿法兰端面圆周等距分布，安装时可根据外接负载的安装方向选择对应孔位固定，不需要额外调整马达本体的朝向，适配不同角度的安装边界；壳体侧面预留了两个气路接口，分别对应进气与排气通路，接口的凸台结构做了加厚处理，避免3D打印成型后接口处出现壁厚不足导致的漏气问题，同时接口的内径尺寸匹配常规小型气动管路的快插接头规格，不需要额外做转接处理。内部腔体的中心位置设置了转子安装轴位，轴位的凸台高度与转子厚度匹配，保证转子装入后轴向间隙控制在合理范围，减少轴向窜动带来的磨损；腔体内部的叶片槽做了导向倒角处理，方便叶片装入后沿径向顺畅滑动，不会出现卡滞问题。

　　壳体的外轮廓采用了波浪形的加强筋结构，并非规则的圆柱外形，这种设计一方面可以在不增加整体壁厚的前提下提升壳体的结构强度，承受压缩空气通入后的内部压力，避免腔体出现形变，另一方面波浪形的外壁可以增加散热面积，在马达长时间高速运转时，能更快带走叶片与腔壁摩擦产生的热量，降低热胀冷缩带来的叶片卡滞风险。在安装边界上，这款马达的整体外径控制在小型气动元件的常规尺寸范围内，轴向厚度较薄，适合安装在空间局促的工位上，不需要预留过大的安装空间；法兰端面的平面度在设计时做了公差要求，保证与端盖配合时密封面贴合紧密，减少压缩空气从结合面泄漏的可能。

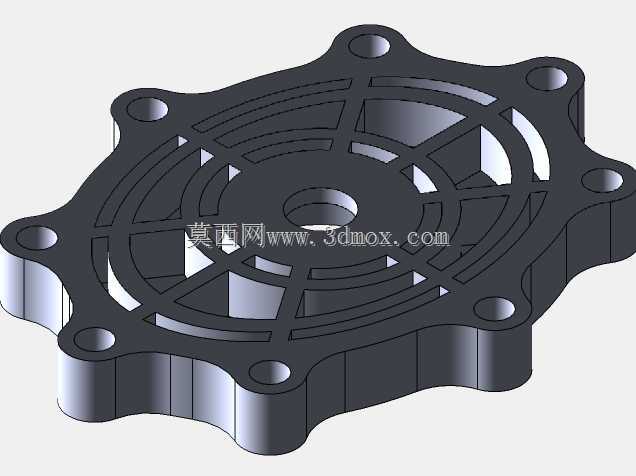

　　从功能特性来看，这款结构针对3D打印的成型工艺做了多处适配，比如所有的转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，所有的孔位都预留了打印后的铰削余量，方便后期做精度修整，保证轴与孔的配合精度满足运转要求。在实际工况使用中，这类小型叶片气动马达可以通过调整进气压力来调节输出扭矩与转速，相比齿轮式气动马达，叶片式的结构更简单，零件数量更少，后期维护时只需要更换磨损的叶片即可，不需要拆解复杂的齿轮组，维护成本更低；同时因为没有电机的绕组结构，在高湿度、多粉尘的工况下也不会出现绝缘失效的问题，环境适应性更强。设计过程中还考虑了轻量化需求，壳体的非受力位置做了局部减薄处理，在保证结构强度满足额定工作压力要求的前提下，尽可能降低整体重量，方便在便携设备上搭载使用；端盖配合的止口位置做了定位台阶，装配时可以快速定位，不需要反复调整同轴度，降低装配难度。
