Draper1768PB游标卡尺精密测量工具

　　游标卡尺是机械加工现场、装配工位、来料检验环节最常用的接触式长度测量器具，这款参照Draper 1768PB实物卡尺搭建的三维结构，完整还原了普通机械式游标卡尺的全部装配关系与外形轮廓，可作为工装设计、检验台布局、测量工位人机工程校核的直接参考。

　　从实际使用场景来看，这类卡尺覆盖了绝大多数中小尺寸工件的快速测量需求：外测量爪可以直接夹持轴类零件的外径、板材厚度、块状工件的长宽尺寸，内测量爪伸入孔内即可测量内径、槽宽，尾部伸出的深度测杆能够检测台阶孔深度、盲孔深度、卡槽的轴向位置，不需要更换多套量具就能完成常规尺寸抽检，在五金加工、模具修配、设备维保、学生实训场景中普及率极高。建模时优先还原了各部件的运动配合逻辑：主尺身为带刻度的长条形刚性梁，尺框沿主尺身导轨面做直线滑动，滑动副预留了合理的配合间隙，既保证尺框推拉无卡滞，又避免间隙过大导致测量爪偏摆引入读数误差；尺框上方的紧固螺钉结构完整建模，拧紧后可以将尺框锁死在主尺任意位置，方便测量后取出卡尺读数，不会因为手部晃动让尺框移位。

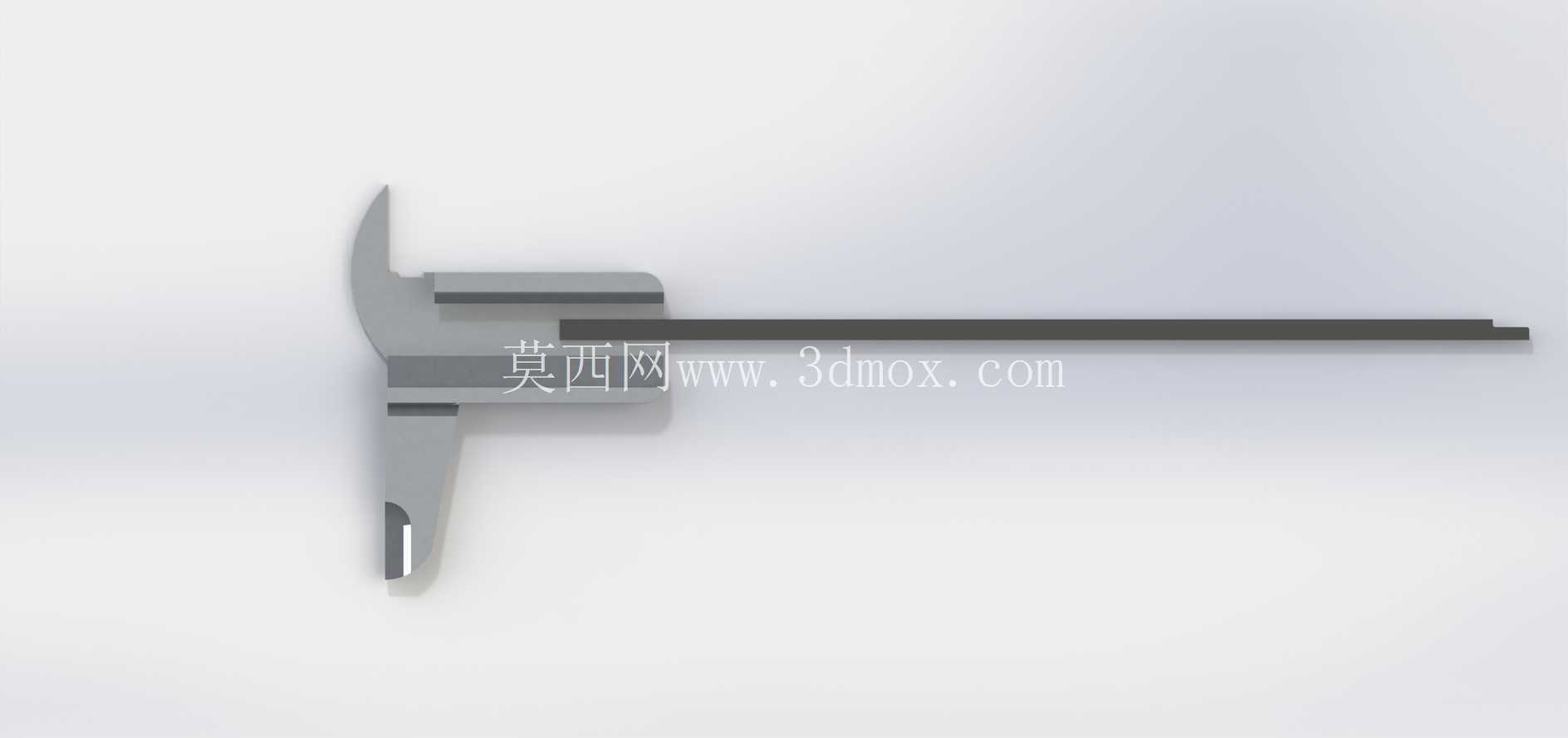

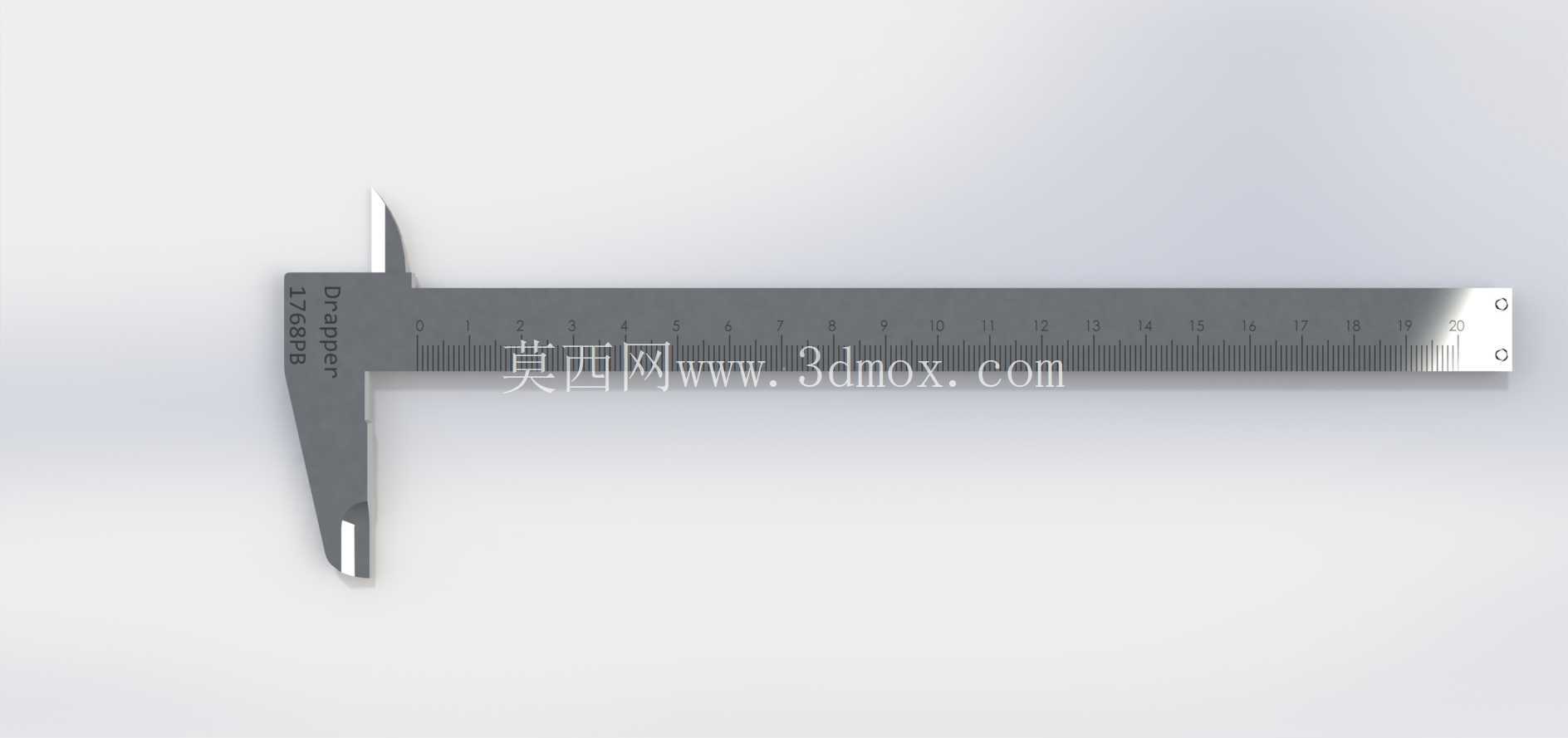

　　外形与安装边界方面，这款卡尺为常用的0-150mm量程规格，整体总长控制在240mm左右，主尺身宽度约18mm、厚度约4mm，闭合状态下外测量爪的伸出长度为40mm，内测量爪的刀口长度12mm，深度测杆随尺框滑动全程不会超出主尺尾端边界。在做检验工作台布局、工具挂板开孔、量具收纳盒内衬设计时，可以直接引用模型的外轮廓尺寸：卡尺平放时占用的台面区域为250mm×80mm，竖直挂放时悬挂孔到尺身底端的距离为230mm，不需要额外预留运动避让空间，仅需在尺框滑动方向留出30mm的手部操作余量即可。

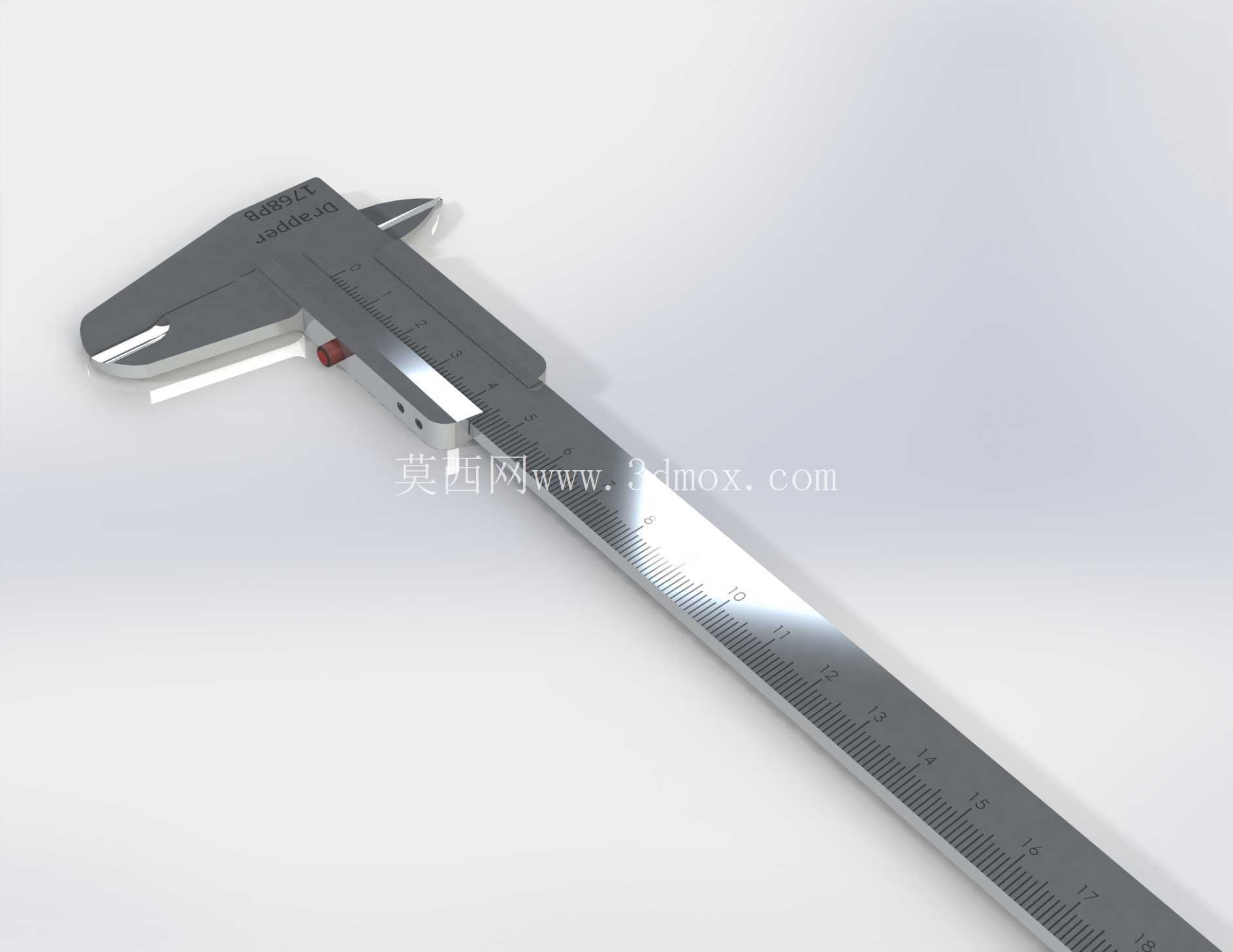

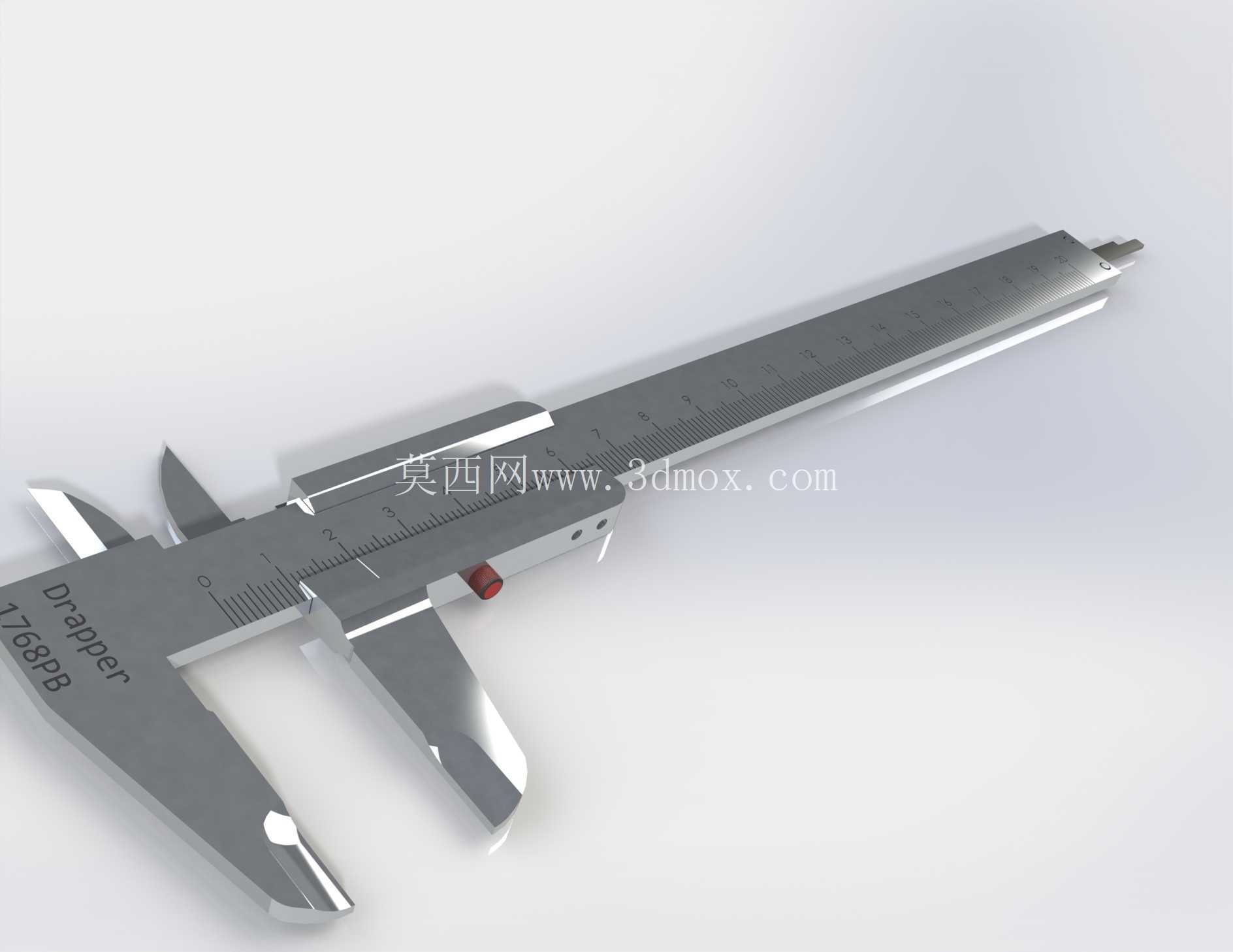

　　结构细节上，模型还原了游标刻度面的刻线排布逻辑，主尺身的毫米刻线、游标尺的分度刻线位置对应准确，外测量爪的测量面做了平行度约束，两个夹持面闭合后无缝隙，内测量爪的刀口做了薄型处理，保证可以伸入宽度3mm以上的窄槽内完成测量。尺身前端的量爪过渡圆角、防滑滚花部位、紧固螺钉的沉头位置都按照实物比例搭建，没有出现结构干涉：尺框全程滑动时，紧固螺钉顶端不会剐蹭主尺刻度面，深度测杆从主尺尾端的导向孔伸出时全程保持同轴，不会出现偏摆卡滞。

　　从设计思路层面，这类通用卡尺的结构完全围绕测量可靠性展开：主尺身采用刚性平直的梁式结构，避免手持施力时产生弯曲变形；量爪与主尺身为一体化加工的结构，消除装配间隙带来的测量误差；游标刻线紧贴主尺刻线平面，减少视差带来的读数偏差。三维模型完整保留了所有零件的装配层级，工程师可以直接拆解查看尺框、紧固螺钉、深度杆、游标片的配合关系，在设计专用测量工装、定制量具支架、搭建实训教学演示场景时，都可以直接调用该模型完成空间校核，也可以参照其滑动配合结构，设计其他带直线滑移功能的检测夹具。
