长椅内置弹簧缓冲复位铰链结构

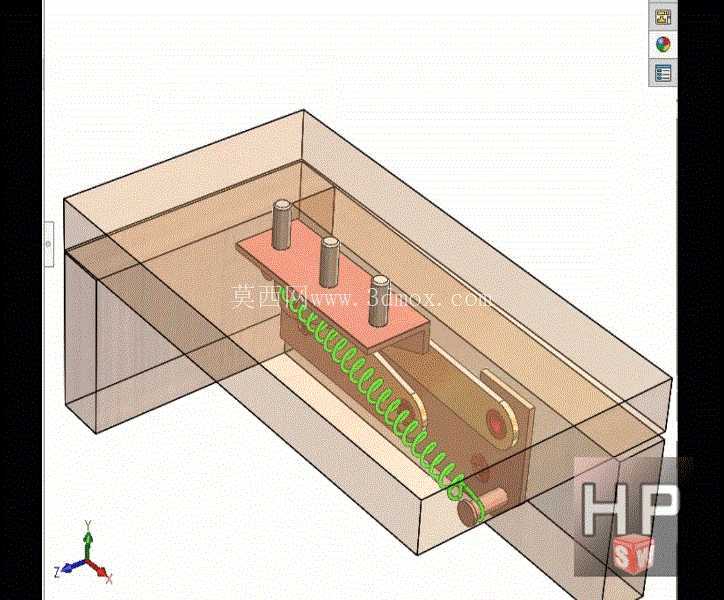

　　这套三维结构呈现的是一种嵌入长椅座体内部的弹簧复位铰链，核心作用是在座椅翻板或活动靠背被抬起、翻开后提供平稳回位与阻尼保持能力，常见于礼堂排椅、公共等候长椅、多功能折叠座椅以及需要隐藏活动板的家具场景。模型将外壳、铰接转轴、螺旋拉伸弹簧、限位挡块和安装基板完整拆开表达，能够直接看清力的传递路径，而不是只展示外部钣金罩壳。

　　从实际使用来看，长椅铰链并不追求复杂的电控动作，而是依靠机械储能完成自动收拢。使用者翻开座板时，铰接端绕转轴旋转，弹簧被逐步拉长，弹簧力通过端部挂钩传递到活动摆臂上；松手后，弹簧收缩并带动摆臂回转，使活动件回到贴合位置。弹簧旁设置的圆柱销和长槽配合承担导向与限位，避免回位过程中出现侧向摆动或过转。端部红色衬套位置对应转轴摩擦面，通常采用耐磨非金属套，降低金属轴与孔之间的干摩擦噪声，这在公共座椅频繁使用的场合很关键。

　　设计思路上，该结构把主要受力件藏在矩形盒状壳体内部，外壳既承担安装定位，也为弹簧和摆臂提供防护。透明化表达可以看到，内部基板上竖立的三个圆柱销并非装饰件，其中一部分用于弹簧挂钩或摆臂铰接，另一部分用于限制运动极限，使翻开角度被控制在预设范围内。基板与外壳之间通过螺钉或柱销固定，维修时可将内部组件整体取出，不必破坏椅面外观。

　　安装边界方面，铰链整体呈长条盒形，长度方向沿座椅侧边或座板旋转轴线布置，厚度需要嵌入木方、钣金框或塑料座体预留槽内。转轴中心到安装面的距离决定座板翻起时的干涉半径，若椅腿、扶手或侧板距离过近，回位过程中容易发生碰撞。弹簧的线径、中径和有效圈数直接关系到操作力：刚度过大会造成翻起费力、回落冲击明显，刚度过小则无法可靠复位，因此在结构选型时需要结合座板重量、翻转角度和期望手感反复校核。

　　外形处理上，外部罩壳采用平直折边和圆角过渡，便于与长椅矩形框架贴合；底部伸出的轴端用于连接活动椅面，侧面固定孔则对应机架安装。建模时需要重点保证转轴同轴度、弹簧挂钩中心距以及限位销与摆臂槽之间的间隙。间隙过小，粉尘和漆膜进入后会卡滞；间隙过大，活动板回位时会产生旷量和异响。对于批量家具产品，还应在摆臂与壳体接触区域考虑磨损余量，使铰链在长期往复摆动后仍能保持定位精度。

　　该结构的价值在于用较少零件实现稳定的自动复位，弹簧外露少、安全性较好，适合嵌入对外观整洁度要求较高的长椅产品。工程人员在参考此类结构时，可围绕安装槽尺寸、翻转角度、弹簧拉力、衬套耐磨性和限位强度进行细化，从而把原理样机转化为可制造、可装配、可维护的座椅铰链部件。
