传输状态前田MC285迷你履带起重机结构模型

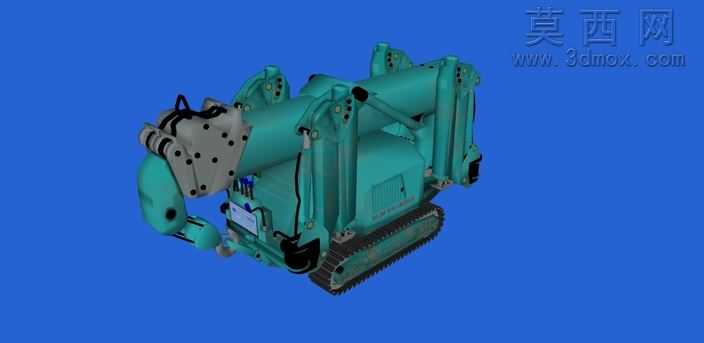

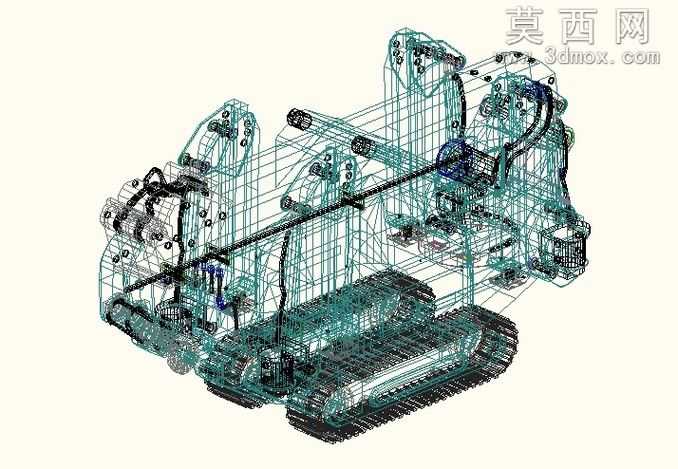

本模型为传输模式下的前田MC285迷你履带式起重机三维结构模型，建模过程中严格还原实机的传输工况装配形态，采用线框可视化呈现方式清晰展示整机内部的管路排布、铰接点位、传动链路与部件装配关系。建模阶段首先依据迷你履带起重机的实机尺寸比例搭建整体装配基准，以履带底盘为基础定位模块，依次完成行走机构、回转支承、转台总成、臂架折叠结构、液压管路系统、动力舱组件的层级建模，所有部件的铰接位置、装配间隙均参照实机传输状态的收拢形态进行匹配，确保模型能够准确呈现该机型在运输转场时的紧凑结构状态。材质设置上针对不同功能部件做了区分处理，履带板采用耐磨合金钢材质表现，液压管路采用高压橡胶管的材质属性，结构件采用工程起重机械常用的高强度钢材材质，铰接销轴、紧固件等标准件单独设置金属光泽材质，在线框显示模式下可清晰区分不同系统的部件边界。结构设计层面重点还原了该迷你起重机的传输状态特征：臂架完全收拢折叠贴合于转台侧方，吊具、支腿等作业部件全部收回至收纳位置，整机轮廓压缩至最小运输尺寸，履带底盘的行走轮系、驱动轮、托链轮、张紧机构的排布完全复刻实机结构，液压系统的油管走向沿着结构件的布置空间有序排布，既还原了实机的管线布局逻辑，也清晰展示了紧凑机身内的部件空间利用思路。模型完整呈现了迷你履带起重机在非作业传输状态下的整体构造，可清晰观察到各子系统的装配关系、运动部件的收拢限位位置，以及小型起重设备为兼顾作业性能与转场运输便利性所做的结构优化设计，能够直观展现该机型紧凑化、小型化的设计特点，帮助理解迷你履带起重机在运输工况下的结构形态与部件布局逻辑。
