手摇式机械调节装置三维结构设计

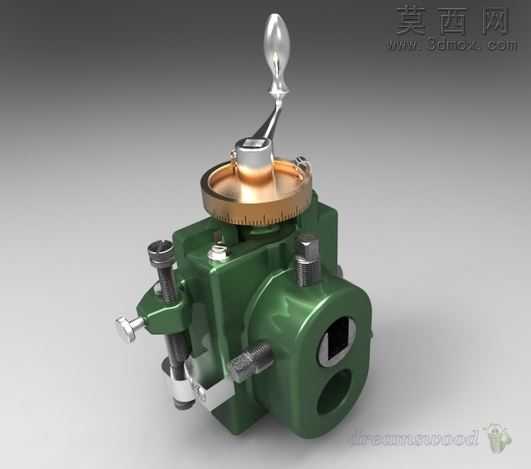

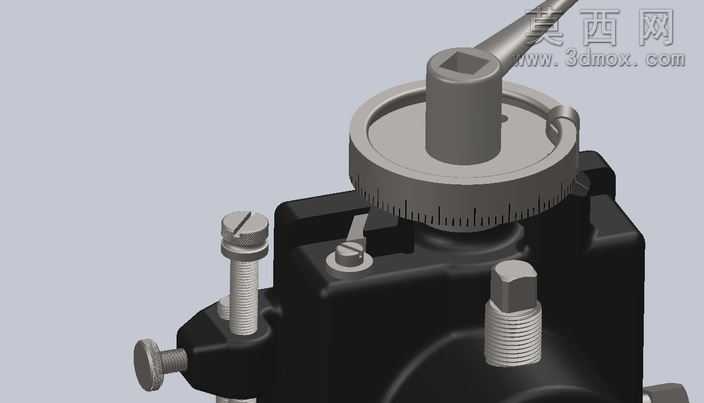

本作品为手摇式机械调节装置的三维建模成果，建模过程严格遵循《技术图画第13版》中的尺寸规范，依托三维建模软件完成全参数化结构搭建，确保每一处装配尺寸、形位公差都符合机械设计的通用标准。建模初期先梳理装置的整体功能逻辑，明确手摇输入、传动调节、主体承载三大核心模块的布局关系，先完成主体基座的基础特征搭建，对基座上的安装孔位、定位凸台、密封槽结构逐一进行特征绘制，保证基座的结构强度与安装适配性。针对顶部的手摇输入组件，分别完成摇柄、握持端、刻度调节盘、锁紧旋钮的独立建模，摇柄的曲面过渡部分采用放样与扫掠特征结合的方式制作，还原握持区域的人体工学弧度，刻度调节盘上的刻度标识采用包覆特征实现，保证刻度的清晰度与位置精度，锁紧旋钮的防滑纹理通过圆周阵列特征完成，还原真实零件的防滑操作手感。装置侧面的调节接头、紧固螺栓、定位销等标准件，均按照机械设计标准的参数进行建模，螺栓的螺纹特征采用装饰螺纹线与实体螺纹结合的方式呈现，既保证模型展示效果，也兼顾后续工程图导出的实用性。材质渲染阶段，主体基座部分赋予哑光黑色金属烤漆材质，调整材质的粗糙度与反光度参数，还原工业铸件的表面质感；手摇组件、紧固螺栓等金属加工件赋予抛光钢材质，添加细微的金属颗粒纹理与环境反射效果，区分不同加工工艺的零件质感；握持端部分赋予哑光胶木材质，调整漫反射参数还原非金属材质的温润触感。整体装配过程严格按照实际机械装配逻辑添加配合约束，摇柄与转轴添加旋转配合，锁紧旋钮添加螺纹配合，各紧固件添加同轴与面重合配合，保证模型可实现完整的手摇转动、锁紧定位的动作模拟，清晰展现装置内部的传动调节逻辑。设计过程中充分考虑装置的实际使用场景，对各部件的干涉情况进行逐一排查，调整相邻零件的间隙尺寸，避免实际装配中出现卡滞、干涉问题，同时对受力集中的基座连接部位做了加厚处理，提升结构的耐用性。
