双工位同步冲压式两点打孔设备结构设计

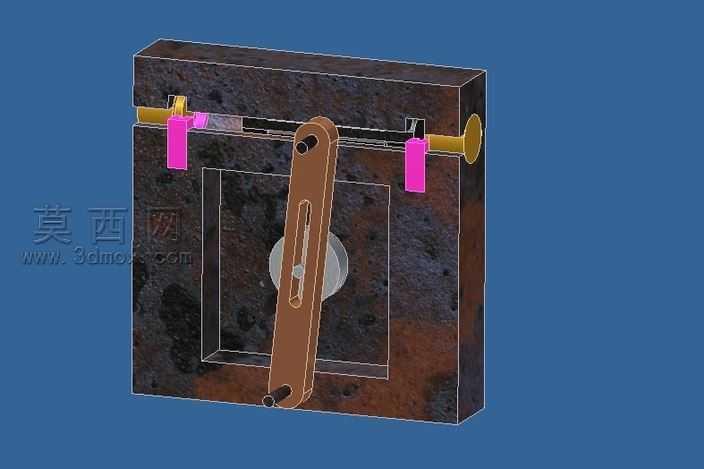

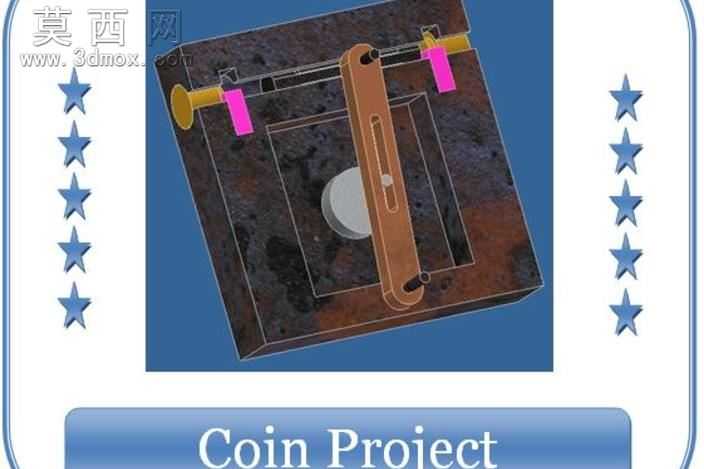

本模型为双工位同步作业的两点打孔设备，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计装配逻辑，所有零件均按实际加工公差要求完成尺寸约束，无冗余建模特征，装配体层级清晰，可直接用于工程图导出与运动仿真验证。模型渲染阶段针对不同部件匹配了对应真实材质：设备主体安装基座采用做旧锈蚀钢材材质，还原工业设备长期使用的金属质感，表面添加了氧化锈蚀纹理、细微划痕与使用磨损痕迹，提升模型真实感；核心传动摆杆采用棕褐色酚醛层压布板材质，模拟绝缘耐磨工装部件的视觉效果；横向传动光轴采用抛光黄铜材质，搭配端部限位的金色紧固旋钮，还原滑动轴系的金属光泽；两个打孔执行端的冲头座采用亮粉色工程塑料材质，清晰标识作业工位位置，便于快速识别执行部件布局。结构设计上采用单输入曲柄摆杆传动方案，中心位置的旋转驱动轮连接带长槽的摆杆，摆杆两端分别铰接横向滑动轴系，将单一旋转运动转化为两个冲头的同步直线往复冲压动作，可同时完成两个点位的冲孔作业，相比单工位打孔设备作业效率提升一倍；基座采用方形箱式结构，中部开设方形镂空区域用于放置待加工工件，两侧设置直线滑动导向结构，保证冲头运行的直线度与位置精度，横向轴两端设置限位挡块，控制冲头的行程范围，避免超程损坏工件或设备。设计思路围绕小型工件双点位同步打孔需求展开，摒弃了复杂的电控与多驱动结构，采用纯机械传动方案实现同步作业，整体结构紧凑、传动可靠、维护成本低，适合薄型板材、纸质工件、小型塑胶件的双点位冲孔加工，模型完整还原了机构的运动干涉校验结果，所有运动部件均预留了合理的装配间隙，可直接用于原理验证、教学演示或同类设备的设计参考。
