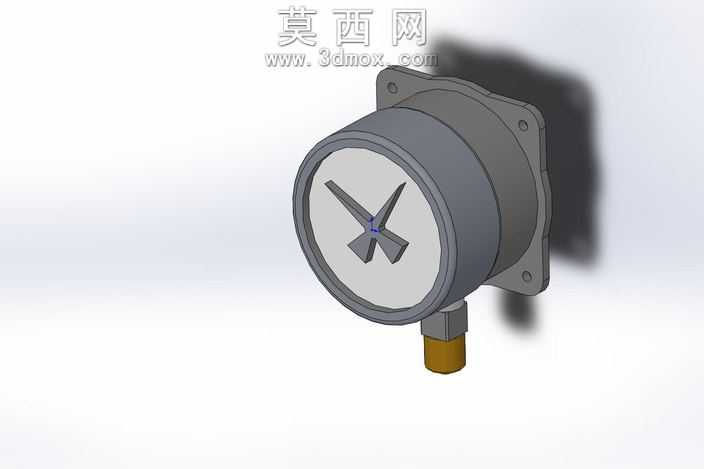

带方形安装法兰的径向连接压力计

本压力计三维模型采用参数化建模思路完成整体构建，建模过程中优先还原工业用压力检测仪表的真实结构比例，首先完成表壳主体的回转特征建模，通过旋转凸台命令生成圆柱形表壳基体，再对表壳边缘做圆角过渡处理，还原真实仪表的外壳防护结构。模型附带方形安装法兰结构，法兰与表壳背部采用一体化建模方式，法兰四个角预留标准安装孔位，孔位尺寸匹配常规工业仪表安装规范，可直接用于设备面板的嵌入式安装场景。表盘部分采用分层建模逻辑，最底层为白色哑光表盘基体，表面添加刻度标识区域的纹理特征，指针部分采用独立零件建模，还原双指针的交叉结构，指针尖端做收窄处理，尾部保留平衡配重结构，还原真实压力计指针的动平衡设计。表身下部的径向测压接头采用阶梯轴结构建模，接头端部做外螺纹特征还原，接头与表壳连接位置添加六角锁紧螺母结构，螺母表面做倒角处理还原真实加工细节，接头最下端的黄铜色接嘴部分单独赋予金属材质，区分不同部件的材质属性。渲染阶段采用柔和的环境光搭配定向主光源，在表壳侧面投射出自然的软阴影，突出模型的立体感；材质分配上，表壳采用深灰色哑光工程塑料材质，还原工业仪表外壳的磨砂质感，表盘采用白色哑光漆面材质，指针采用亮面金属材质，下部接嘴采用黄铜金属材质并添加轻微的做旧质感，法兰安装面采用与表壳一致的哑光材质，整体材质表现贴近真实工业压力计的视觉效果。模型结构完整拆分了表壳、法兰、表盘、指针、锁紧螺母、测压接嘴等独立部件，各部件之间的装配关系符合真实仪表的装配逻辑，安装法兰与表壳的贴合面、接头与表壳的连接位置均做了贴合约束处理，无结构穿模问题，可直接用于工业设备的装配场景演示、管路系统的虚拟布局以及压力检测工位的可视化方案展示，模型的结构尺寸参考常规工业用面板安装式压力计的通用规格，具备较高的实际参考价值。
