福特嘉年华汽车华盖注塑成型上下模具

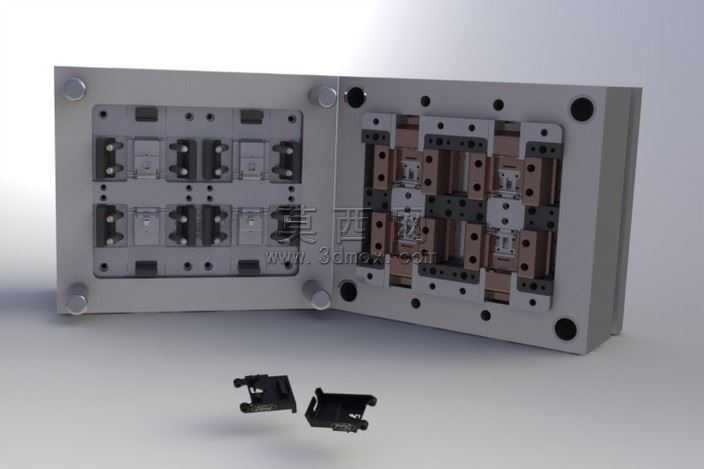

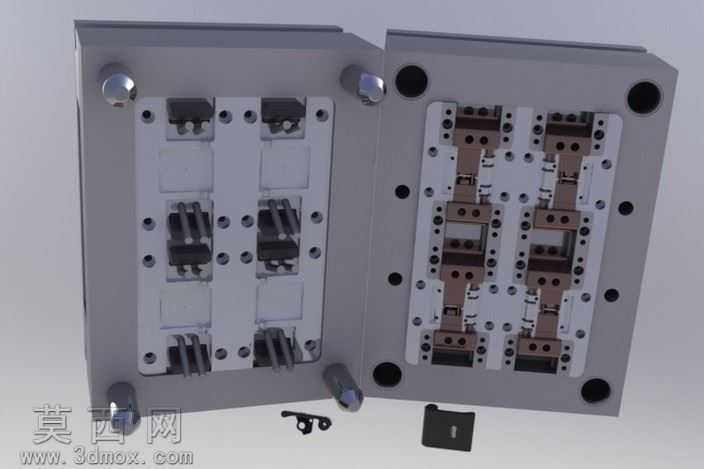

本套三维模型为适配福特嘉年华车型华盖部件生产的上下开合成型模具，建模过程严格遵循注塑模具设计规范，先基于华盖塑件的三维扫描点云数据完成产品逆向建模，精准还原塑件的卡扣结构、安装定位柱、曲面弧度等细节特征，再围绕塑件结构完成模架选型、型腔型芯拆分、流道布局、冷却系统排布、顶出机构设计的全流程建模。模型采用上下模对开的经典两板模结构，上下模架选用标准模架规格，导柱导套定位结构做了精准的公差配合建模，保证合模时的定位精度，避免成型过程中出现飞边、错位等缺陷。型腔部分根据华盖的外观面要求做了镜面抛光级的曲面建模，型芯侧对应塑件的内部安装结构做了精准的镶件拆分设计，既方便后续加工时的电极拆分，也便于生产过程中易损部位的快速更换。流道系统采用平衡式布局设计，针对一模多腔的排布做了流道直径的梯度建模，保证各型腔进胶均匀，减少不同型腔塑件的成型质量差异；冷却水路围绕型腔型芯做了随形排布建模，水路间距、水路距型腔壁的距离均符合注塑成型的工艺要求，可有效缩短成型周期，减少塑件翘曲变形。顶出机构采用顶针与顶块结合的设计，对应塑件的受力位置做了顶针排布建模，避免顶出过程中塑件出现顶白、变形问题。渲染阶段为模架赋予了标准钢材的哑光金属材质，为型腔镶件赋予了抛光钢材的高亮金属材质，为导柱导套、紧固螺丝等标准件赋予了对应的金属材质，通过光影调整清晰展现模具的开合状态、内部结构排布，以及成型后华盖塑件的外观效果，完整呈现模具的结构合理性与设计细节，可用于模具设计教学参考、注塑工艺方案验证、生产前的结构干涉检查等场景。
