汽车配件滑动件注射成型注塑模具结构

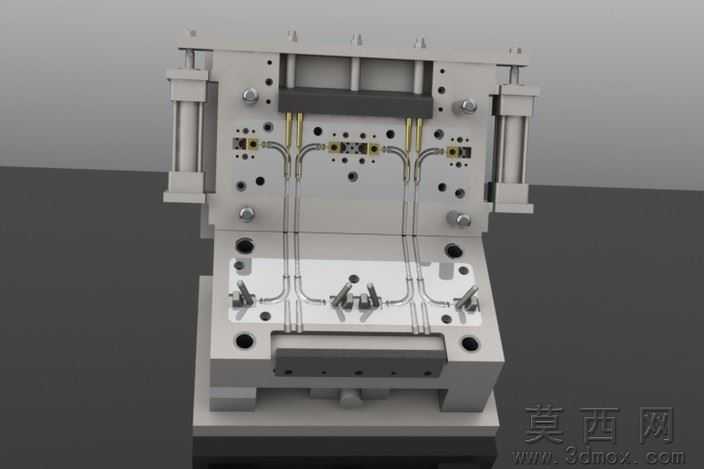

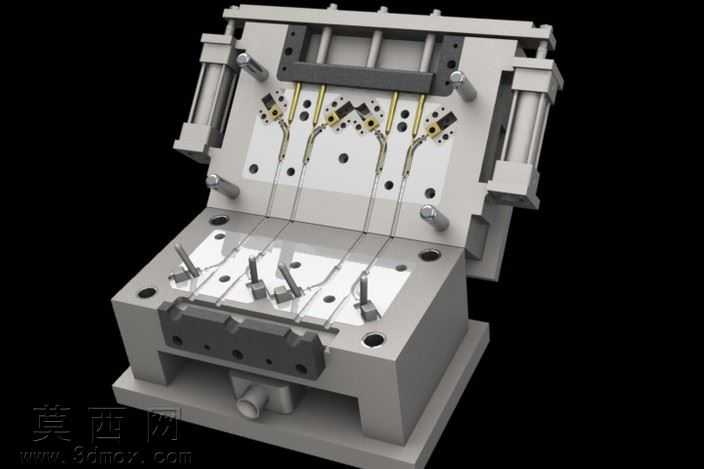

本作品为汽车配件滑动构件的注射成型注塑模具三维设计成果，建模阶段严格遵循注塑模具设计规范，完整还原了模具的全部核心结构。整体建模采用参数化设计逻辑，从分型面的精准拆分入手，依次完成定模座板、定模板、动模板、动模座板等模架基础构件的搭建，同时对导柱导套定位结构、多型腔排布结构、侧向滑动抽芯机构、冷却水路布局、顶出复位系统进行了1:1的精细化还原，所有零件的装配约束完全符合实际模具的装配逻辑，不存在结构干涉问题，可直观展示模具合模、注射、开模、顶出的完整动作流程。渲染阶段采用工业级写实渲染方案，针对模具不同部件的材质特性进行了差异化的材质参数调试：模架主体的合金钢材部分，调整了金属粗糙度、反射强度参数，还原了模具钢经精加工后的哑光金属质感，表面细微的加工纹理也通过材质贴图进行了真实还原；滑动抽芯的黄铜导向部件，单独调试了有色金属的材质属性，突出铜材特有的暖调金属光泽与温润的反射效果；冷却接口、紧固螺丝等标准件也匹配了对应的金属材质，不同材质的视觉区分度清晰，整体光影采用柔和的工业展示布光，多角度打光避免了结构死角的阴影遮挡，能够清晰展现模具内部的型腔排布、流道走向与抽芯结构细节。设计思路上，针对汽车滑动配件的异形细长结构特征，采用了一模多腔的排布方案提升生产效率，针对产品侧向的倒扣结构设计了对应的滑动抽芯机构，保证开模过程中不会对成型产品造成拉伤，流道采用平衡式布局确保各型腔注射压力均匀，冷却水路沿型腔轮廓均匀排布，可有效控制成型周期、减少产品翘曲变形，顶出机构的点位排布贴合产品受力位置，避免顶出过程中产品出现变形、顶白等缺陷，整体结构设计完全满足汽车配件批量注射成型的生产工艺要求，可用于模具结构教学、成型工艺演示以及生产方案参考。
