双把手冷热水混水龙头三维设计

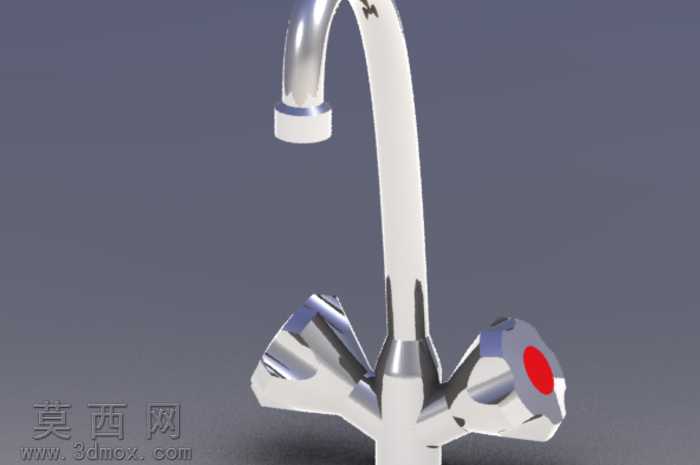

本作品为双把手冷热水混水龙头的三维建模设计成果，建模过程依托SolidWorks平台完成，整体采用自底向上的建模逻辑，先拆分出水嘴弯管、阀体基座、两个调节把手、出水起泡器接口等独立零部件，逐一完成单零件的参数化建模后再进行装配约束，确保各部件的配合公差符合卫浴五金的常规装配要求。建模阶段针对弯管部分采用扫掠特征完成曲面构建，先绘制弯管的中心引导线，再绘制不同截面的轮廓线沿引导线扫掠，保证弯管弧度流畅自然，同时预留出内部通水的空腔结构，壁厚参数参照民用龙头的通用标准设置，兼顾结构强度与材料成本控制。阀体基座部分采用拉伸与切除组合的特征命令完成，精准预留冷热水进水通道、混水腔以及把手安装的阀芯孔位，孔位的同轴度、尺寸公差均按照常规陶瓷阀芯的安装标准设定，确保模型可直接对接实际生产的加工参数。两个调节把手采用多边形棱角造型设计，建模时通过拉伸凸台搭配圆角命令处理边缘，既保证握持旋转时的防滑手感，也让外观更具现代设计感，把手端部的冷热标识位采用凸台特征制作，红色标识对应热水调节端，清晰区分功能分区。材质与渲染阶段，针对龙头主体的镀铬部分，设置高反射率的金属材质参数，调整粗糙度数值模拟真实镀铬层的光亮质感，弯管部分的白色涂层设置哑光陶瓷质感的材质参数，与镀铬金属部分形成视觉层次对比，场景布光采用三点布光法，主光源模拟室内顶光，辅助光源补充暗部细节，背光源勾勒产品轮廓，最终渲染图清晰呈现产品的结构细节与材质质感。设计思路上，这款龙头定位家用厨房或台盆使用场景，双把手独立控制冷热水流量的结构，相比单把手混水阀调节精度更高，维修更换阀芯的成本更低，弯管的高度与外伸长度参照常规厨卫使用场景的操作空间设定，避免使用时磕碰容器，出水端预留标准起泡器安装位，可适配市面上通用的起泡器配件，实现出水柔化、防喷溅的使用效果。整体模型的所有特征均保留参数化设计记录，可根据实际生产需求调整管径、弯管高度、把手造型等参数，适配不同的安装场景与外观设计需求，装配体中添加了标准的配合约束，可模拟把手旋转调节的动作过程，直观展示冷热水调节的工作逻辑。
