铝型材框架式气动工装夹具三维设计

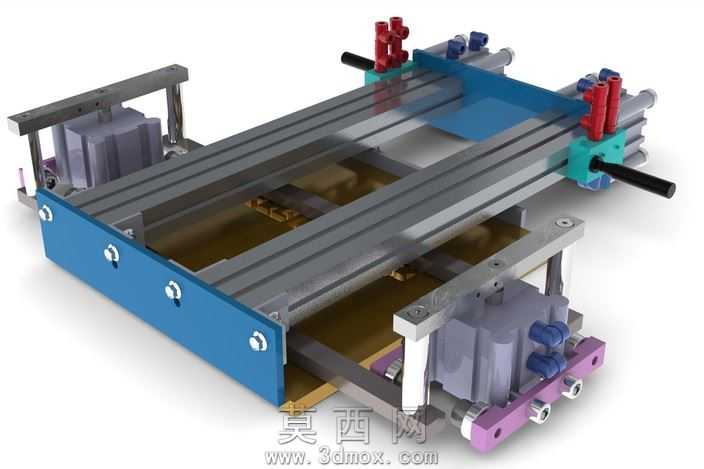

本作品为一款基于铝型材搭建的可调式气动工装夹具三维模型，整体采用模块化设计思路完成建模，在三维建模过程中严格遵循机械工装的实际装配逻辑，对每一处连接结构、运动部件都做了精准的尺寸约束与装配配合校验。模型主体框架选用标准工业铝型材作为承载基体，建模时还原了铝型材的槽道结构、端面连接孔位特征，框架侧边设置蓝色金属质感的封板结构，封板上的快拆式锁扣结构做了细节还原，可实现封板的快速拆装，方便后期对工装内部的气路、元件进行维护调整。工装的上部设置多组平行布置的直线导轨作为工件承载输送轨道，导轨两端配置带黑色手柄的锁紧调节组件，可根据待加工工件的宽度尺寸灵活调整导轨间距，适配不同规格的工件装夹需求。在导轨的侧方布置有多组立式气动夹紧单元，夹紧单元的红色手动控制阀、蓝色气动接头、紫色阀座组件都做了精细化建模，还原了气动元件的外观特征与安装位置，夹紧单元可沿着铝型材槽道灵活调整安装位置，满足不同长度工件的多点夹紧定位需求。模型底部设置两组对称布置的气动执行组件，包含灰色的气缸主体、蓝色的气路接口、紫色的安装底座，建模时预留了气路排布的空间结构，还原了实际工装中气路走线的合理布局。渲染阶段针对不同部件赋予了对应的材质属性：铝型材部分赋予磨砂银白金属材质，还原工业铝型材的表面氧化质感；封板部分赋予亮蓝色烤漆金属材质，突出框架的结构层次感；气动元件部分根据实际产品特征分别赋予工程塑料、哑光金属、橡胶手柄等差异化材质，提升模型的真实感。整体结构设计兼顾了工装的可调性、装夹稳定性与维护便捷性，所有运动部件在建模时都做了运动干涉检查，确保夹紧调节、导轨滑动等动作不存在结构冲突，完整还原了这类通用气动工装的结构特点与设计逻辑，可作为同类工装设计的参考三维模型使用。
