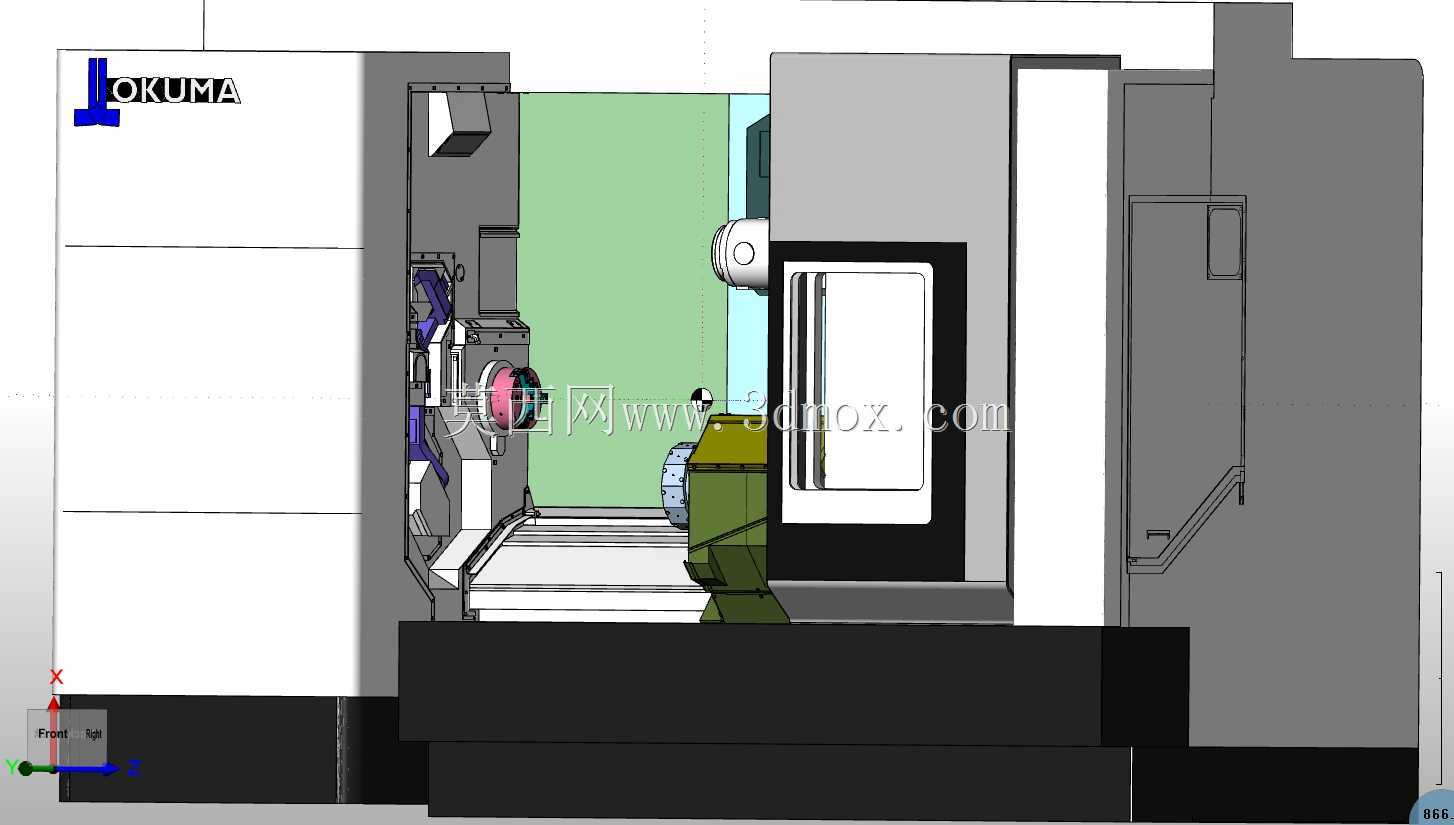

大隈MULTUS-U3000多任务车铣复合加工中心

　　从设计思路来看，建模过程优先还原了设备的实际运动边界，左侧主轴箱的卡盘装夹行程、X/Z轴的进给极限位置、右侧刀塔与B轴摆头的运动干涉范围都做了精准还原，操作侧的防护门开合行程、顶部排屑机构的安装空间、后部电气柜的维护预留空间也都按照实际设备的安装要求做了边界标定，能直接用于车间布局规划时的设备占位校核，避免后期设备进场时出现通道宽度不足、维护空间预留不够的问题。设备的整体外形采用左右对称的箱式高刚性结构设计，床身部分为整体式铸铁结构建模，底部的安装地脚螺栓孔位置、调平垫铁的放置区域都做了细节还原，方便做设备基础施工时的预埋件位置核对。这款多任务CNC机床的三维建模成果，核心服务于CAM仿真环节的全流程验证需求，在实际生产场景中，这类设备主要承担复杂结构件的一次装夹多工序加工任务，覆盖轴类、盘类、带异形曲面结构件的车削、铣削、钻孔、攻丝甚至磨削工序，能有效减少工件多次装夹带来的定位误差，缩短加工辅助时间，在航空航天结构件加工、精密模具制造、高端液压元件生产、汽车传动部件批量加工场景中都有广泛应用。

　　操作面板区域的倾斜角度按照人机工程学要求设置，操作人员站在设备前方时，视线刚好能覆盖面板上的所有操作按键与状态显示屏，不需要过度弯腰或抬手就能完成常规操作，防护门的观察窗采用双层防爆玻璃结构建模，能直观看到内部加工区域的状态，同时阻挡加工过程中飞溅的切屑与切削液。主轴部分的建模还原了内置电机的结构布局，卡盘的装夹直径范围、主轴通孔直径都按照实际参数做了等比例还原，刀库部分的刀位排布、换刀机械手的运动轨迹也在模型中做了运动副预留，导入CAM仿真软件后，可以直接模拟换刀过程中的干涉情况，提前排查加工程序中可能出现的撞刀风险。

　　设备后部的切削液管路、排屑器接口、电气走线槽的位置都做了精准建模，在做整线自动化改造时，可以直接对接桁架机械手、自动上下料机构的接口位置，不需要反复到现场测量尺寸。防护结构的设计上，全封闭的外防护能有效阻隔加工过程中的噪音与切削液飞溅，顶部的照明灯具位置也做了还原，能保证加工区域有充足的照明，方便操作人员观察加工状态。在建模过程中，对设备的运动轴行程做了参数化设置，调整不同的加工姿态时，可以直观看到各轴的运动极限，对于做工艺规划的工程师来说，可以直接在模型上验证超长工件、异形工件的装夹可行性，提前判断加工过程中是否会出现刀具与夹具、工件与防护门的干涉问题。

　　这类多任务机床的核心优势是工序集中，一次装夹就能完成传统需要车床、铣床、钻床多台设备才能完成的加工任务，对应的三维模型在做产线规划时，能准确核算单台设备的占地空间，结合物料流转通道、维护操作空间的要求，完成车间的整体布局设计，同时在做加工程序仿真时，精准的设备模型能有效降低实际加工中的试切成本，避免因为程序错误导致的设备碰撞、刀具损坏问题。模型中对设备的各部分安装基准面也做了标识，主轴轴线的位置、工作台的安装平面、刀塔的定位基准都和实际设备保持一致，在做夹具设计时，可以直接调用模型中的基准特征，快速完成夹具的装配定位，减少设计过程中的基准换算误差。
