车铣复合五轴倾斜头加工中心结构

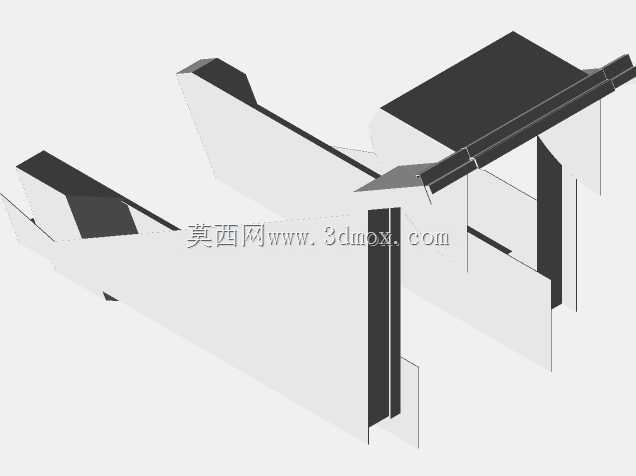

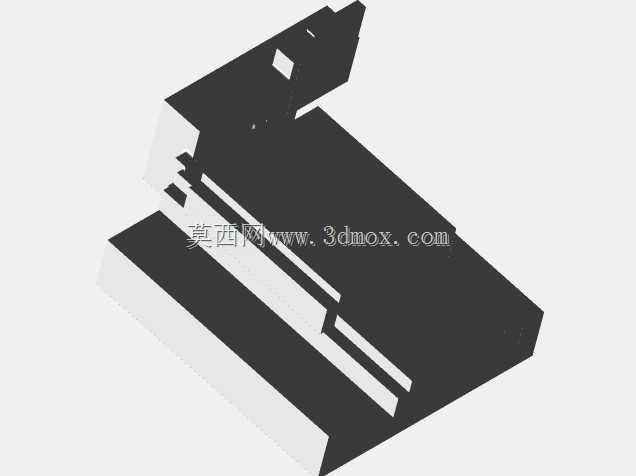

　　这款带倾斜头的五轴车铣复合加工设备，主要面向精密复杂零件的多工序复合加工场景，在航空航天结构件、汽车动力总成零件、精密模具镶件、医疗植入部件的加工环节中应用广泛，能够在一次装夹定位的前提下完成车削、五轴铣削、钻孔、攻丝、镗削等多类加工工序，大幅减少零件多次装夹带来的定位误差，缩短工序流转的等待周期，提升复杂曲面零件的加工精度一致性。从结构设计逻辑来看，设备采用整体式斜床身布局，床身主体为高刚性铸铁材质，内部布置对称式加强筋结构，能够承受重切削工况下的切削载荷与振动，避免加工过程中出现结构共振导致的零件表面振纹。

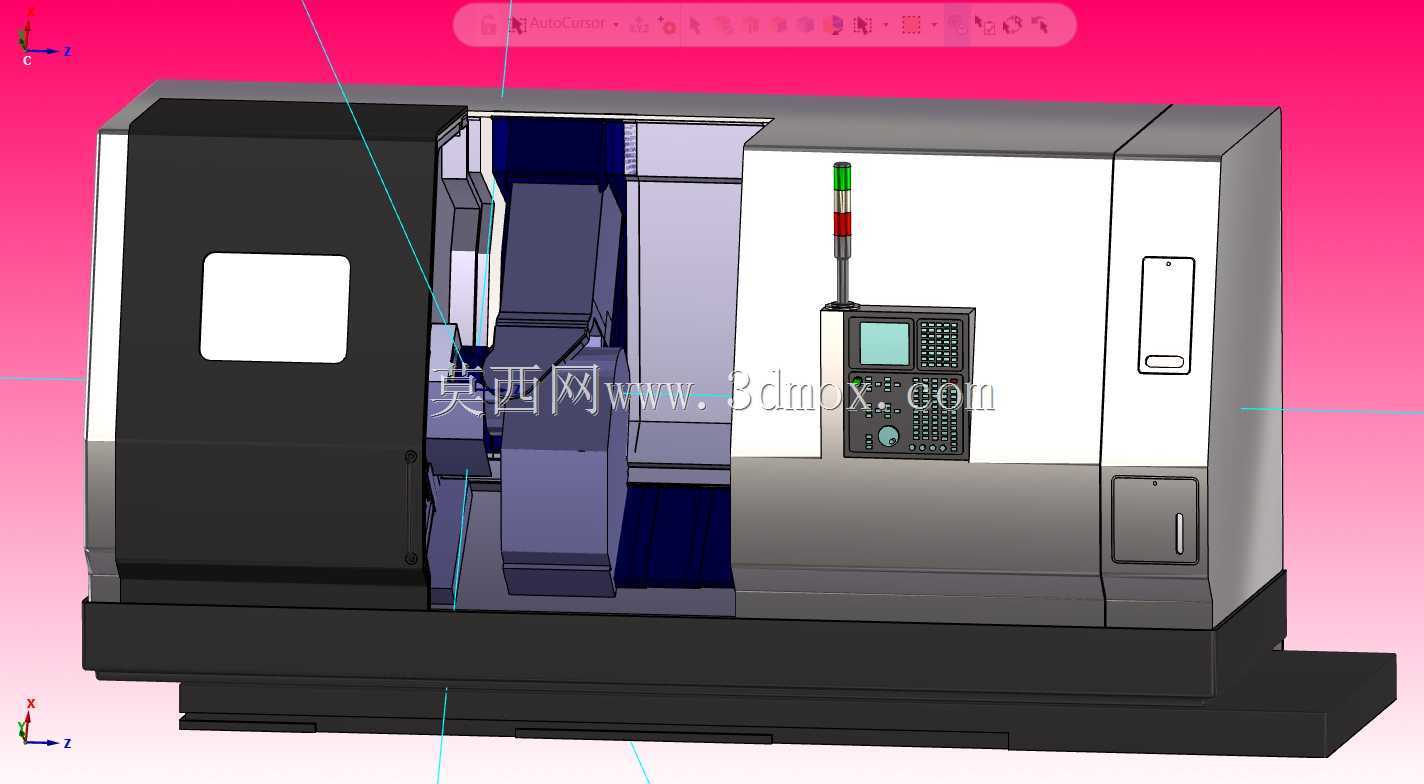

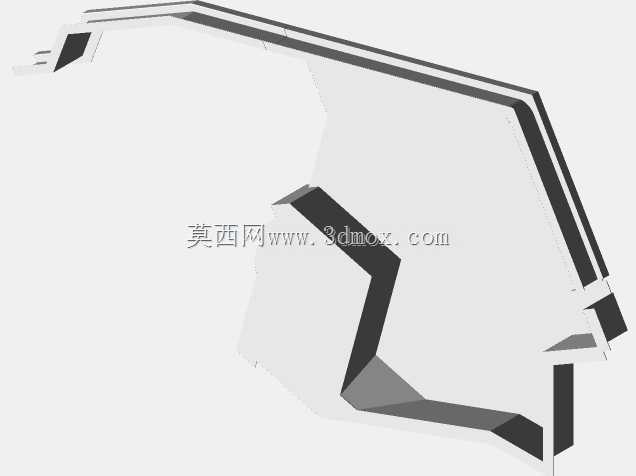

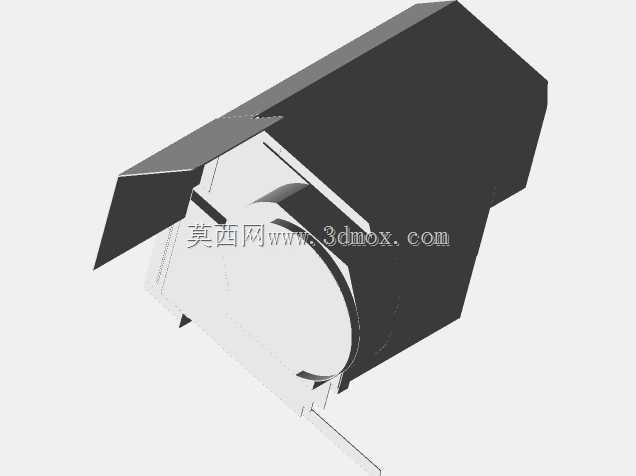

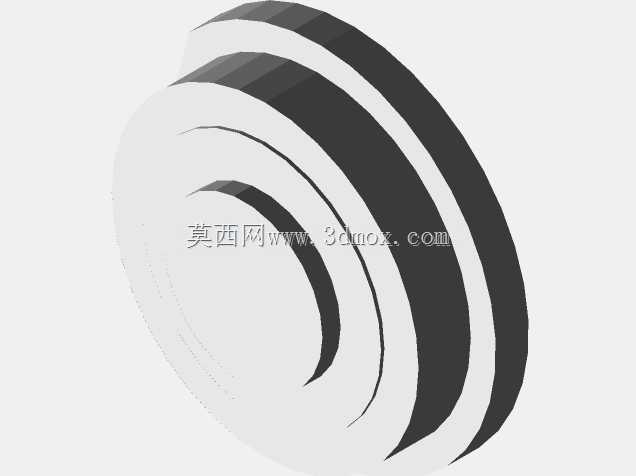

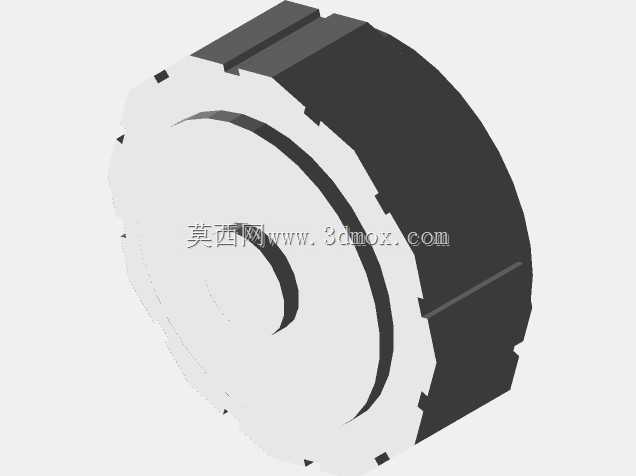

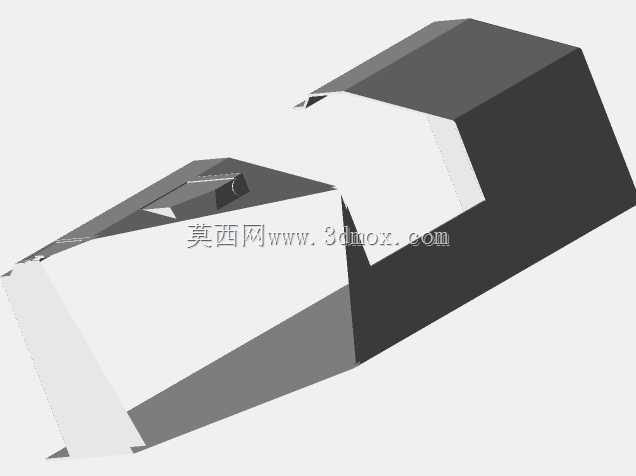

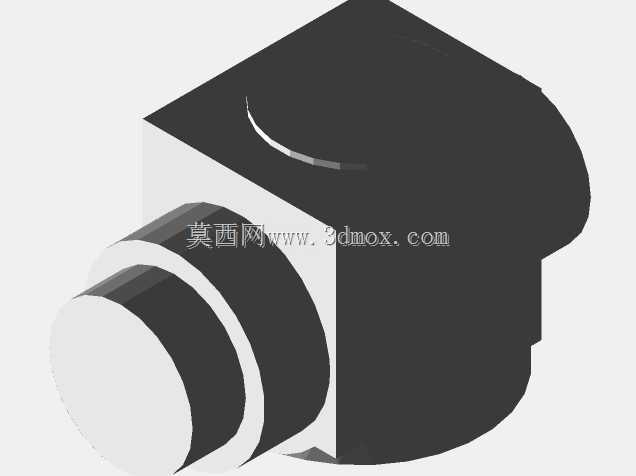

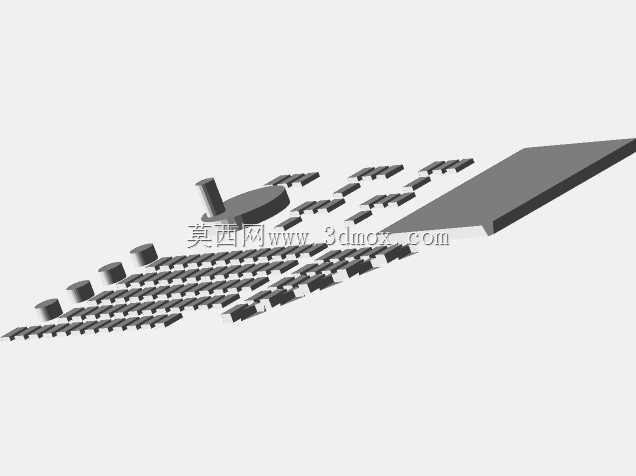

　　左侧配置的主轴单元集成了液压卡盘装夹机构，可实现回转类零件的高速旋转车削加工，主轴端的密封结构采用多层迷宫式设计，能够阻挡切削液与金属碎屑进入主轴轴承腔，延长主轴部件的维护周期。倾斜式铣头单元是该设备的核心功能部件，可实现绕摆动轴的角度偏转，配合X/Y/Z三个直线轴与车削主轴的C轴分度功能，能够完成任意空间角度的曲面加工、斜孔加工与多面体零件的复合加工，铣头内部的传动链采用短路径设计，减少传动间隙对加工精度的影响，铣头端部配置的刀具接口可适配不同类型的铣削刀具、孔加工刀具，满足不同工序的刀具装夹需求。设备右侧布置的操作面板采用人机工程学角度设计，操作按键与显示屏的高度适配操作人员站立操作的视线范围，面板旁设置的三色状态灯可直观反馈设备的运行、待机、报警状态，方便车间现场的设备状态巡查。防护结构采用全封闭整体式防护，前门配置透明观察窗，可在加工过程中观察内部切削状态，同时阻挡高速飞溅的金属碎屑与切削液外溢，防护门的滑动导轨采用耐磨材质，长期开关使用不会出现卡顿变形。

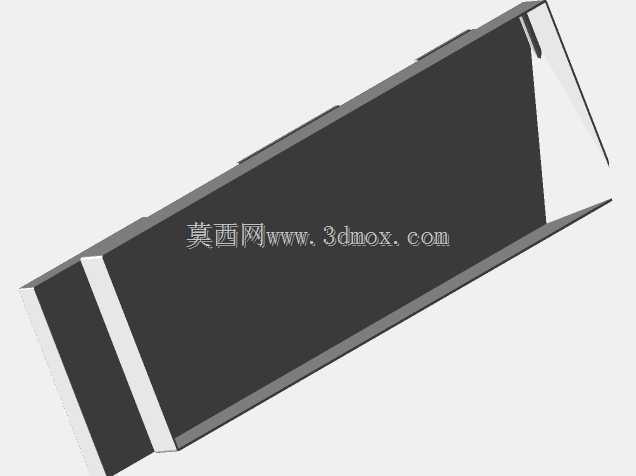

　　设备的安装边界需要结合车间布局规划预留足够的操作与维护空间，正面操作区域预留不小于1.2米的操作人员活动空间，设备后侧预留不小于0.8米的电气柜维护与管线布设空间，左右两侧预留刀具更换与排屑装置维护的操作空间，设备基础需要做水平减震处理，避免周边重型设备运行的振动传导影响加工精度。排屑结构布置在床身下方的倾斜排屑通道，可将加工产生的金属碎屑自动输送至设备端部的排屑器，减少人工清理碎屑的工作量，切削液循环系统集成在设备底座内部，配置多级过滤结构，可将切削液中的金属碎屑过滤后重新输送至切削区域，实现切削液的循环利用。

　　在CAM仿真应用场景中，该设备的三维结构可直接导入虚拟加工仿真环境，搭建与实际设备完全一致的数字孪生模型，对加工刀路进行碰撞干涉检查，验证倾斜头摆动过程中与夹具、零件、防护结构的安全距离，提前排查实际加工中可能出现的撞机风险，优化刀路路径减少空行程时间，提升实际加工的效率与安全性。设备的直线轴采用高精度线性导轨与滚珠丝杠传动，配置闭环位置反馈元件，可实现微米级的定位精度，满足精密零件的加工公差要求，丝杠端部配置的轴承组采用预紧安装结构，消除传动反向间隙，保证轴系运动的响应速度与定位稳定性。电气柜采用密封式结构，内部布置的电气元件预留散热通道，配置温控散热风扇，保证车间复杂环境下电气系统的稳定运行，所有动力线缆与信号线缆采用分槽布设，避免信号干扰影响设备的控制精度。
