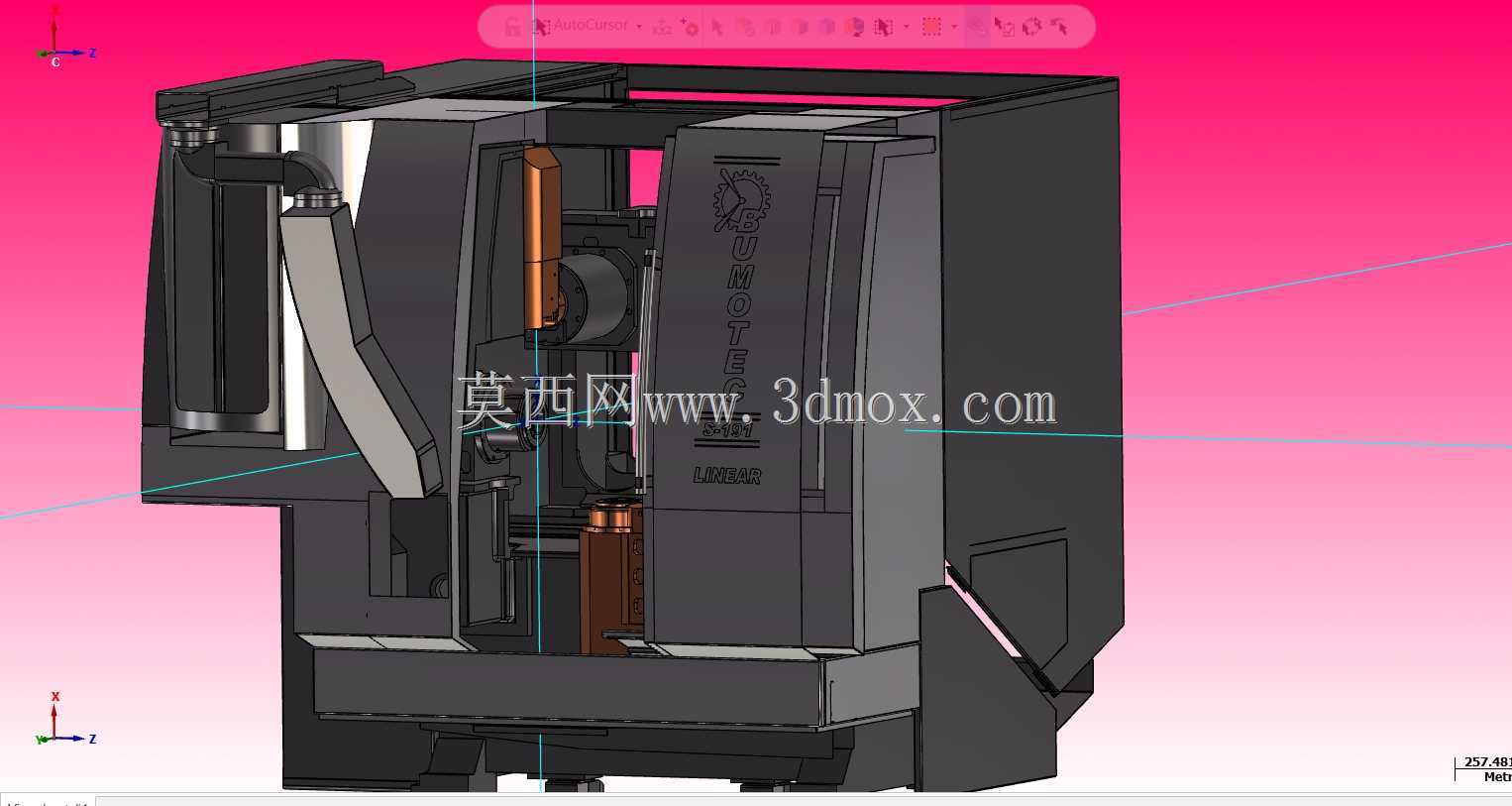

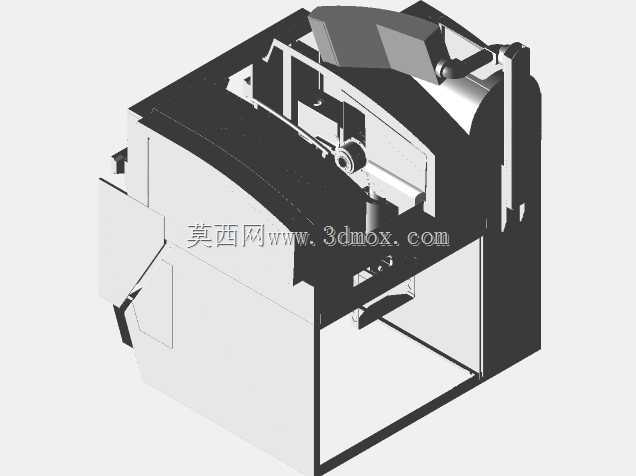

BumotecS191-FTL-R精密数控机床结构

　　该设备属于高精度车铣复合加工机床范畴，主要面向精密机械加工领域的小尺寸复杂零件生产场景，常见应用覆盖医疗器械零件加工、精密钟表构件制造、航空航天小型精密结构件切削、高端液压阀块精密加工等对加工精度、表面质量要求极高的生产环节，可在单次装夹工况下完成车削、铣削、钻削、镗削、攻丝等多工序复合加工，有效减少多次装夹带来的定位误差，提升复杂零件的加工一致性与生产效率。从结构设计逻辑来看，整体采用高刚性封闭式龙门框架布局，床身主体为一体化矿物铸件材质，相较传统焊接床身具备更优异的阻尼减震性能，可在高速切削工况下吸收加工振动，保障刀具切削稳定性，提升加工表面光洁度，同时降低长期运行过程中的结构形变风险。

　　设备的主轴单元采用高转速电主轴设计，内置高精度角接触球轴承组，支持高速回转加工，主轴端面跳动与径向跳动控制在微米级精度区间，可适配小直径刀具的高速铣削与精车加工需求；刀库系统布置于设备侧部防护结构内部，采用多工位刀夹设计，可容纳不同类型的车刀、铣刀、钻头等加工刀具，换刀动作通过内置机械手完成，换刀行程短、动作节拍快，可有效缩短非加工等待时长。设备的进给系统采用高精度直线导轨搭配精密滚珠丝杠传动结构，各轴伺服电机通过直连方式驱动丝杠，消除传动间隙，保障各进给轴的定位精度与重复定位精度，可实现微米级的进给位移控制，满足复杂曲面、精密孔系的加工精度要求。

　　防护结构采用全封闭钣金设计，正面设置可开合防护门，方便操作人员进行工件装夹、刀具更换与设备日常维护，防护门配备观察窗，可在加工过程中实时观察内部切削状态，同时全封闭结构可有效阻挡切削液飞溅、金属切屑飞出，提升生产现场的操作安全性；设备内部设置专门的切屑导流结构与切削液回流通道，可将加工过程中产生的金属切屑导向排屑机构，切削液经过滤后回流至冷却系统循环使用，减少生产过程中的耗材损耗。

　　从安装边界来看，设备整体为立式紧凑布局，占地面积较小，对生产车间的空间适配性较强，安装时需保障地面水平度满足设备精度要求，预留足够的侧面维护空间与正面操作空间，设备后部需预留电气柜、冷却系统、排屑机构的安装与走线空间，整体安装无需特殊地基处理，仅需按照设备承重要求铺设符合厚度标准的硬化地面即可。在实际加工应用中，该设备可适配多种金属材料的精密加工，包括铝合金、不锈钢、钛合金、铜合金以及硬质合金等材质，针对小型复杂零件的多工序加工需求，可通过CAM编程实现复杂走刀路径的精准控制，完成异形曲面、交叉孔系、薄壁结构等常规机床难以加工的结构特征，加工完成的零件尺寸精度稳定，可有效减少后续精加工工序，缩短整体零件生产周期。设备的结构设计充分考虑了长期高精度运行的稳定性需求，各运动副均设置自动润滑点位，可按照设定周期自动加注润滑脂，减少运动部件的磨损，延长设备使用寿命；电气元件与控制单元集中布置于独立电气柜内，配备散热与防尘结构，可适配车间常规生产环境下的长期稳定运行，降低设备日常维护的工作量。
