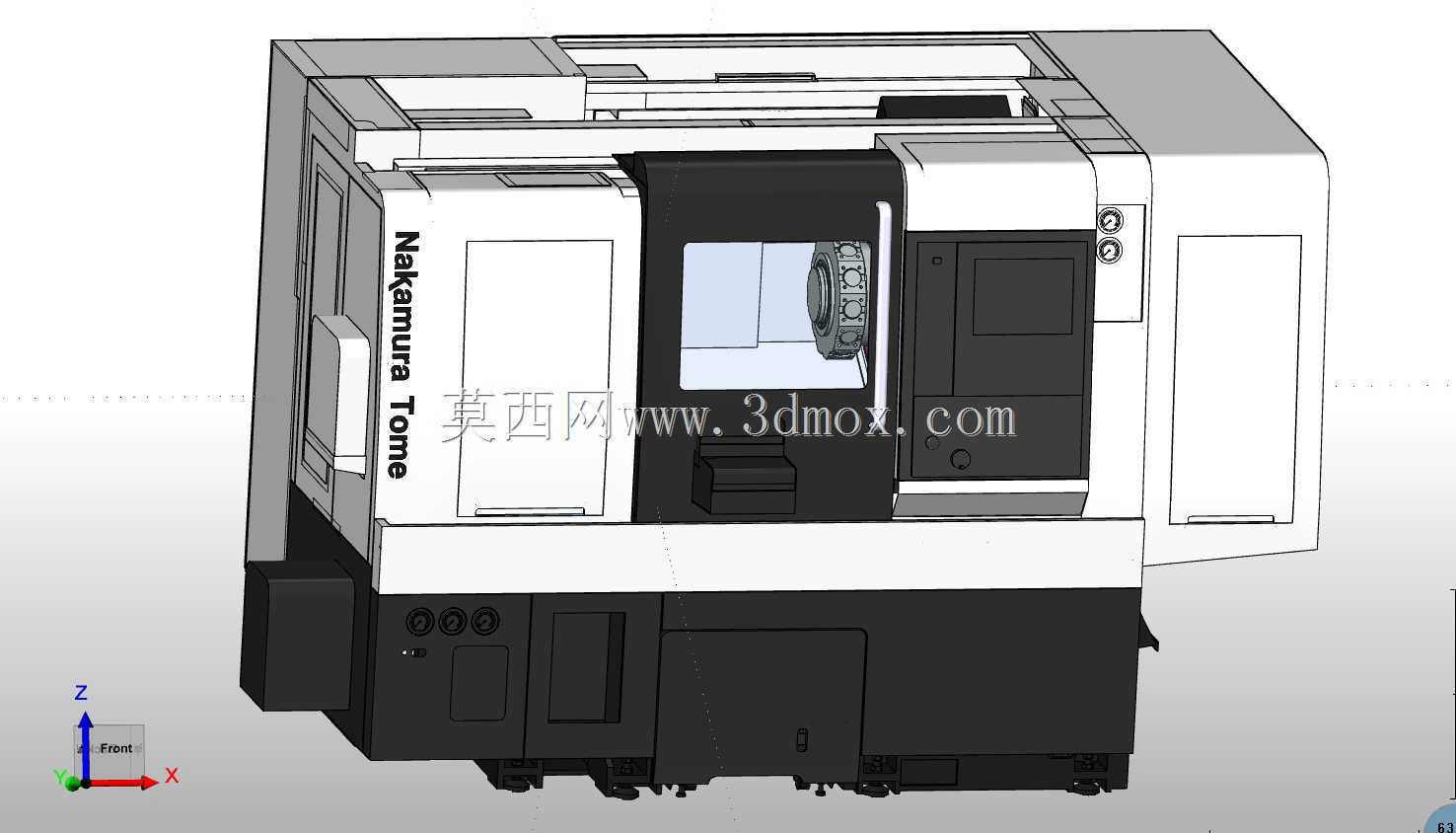

这款双轴CNC加工设备的三维建模,最初是为了配套车间CAM仿真环节搭建的,做机加工的同行都清楚,新设备导入产线前如果没有提前做干涉验证、走刀路径模拟,实际调试时很容易出现撞机、行程超限的问题,小则崩损刀具耽误工时,大则磕伤主轴导轨造成几万甚至十几万的维修损失,所以这类高精度机床的三维模型,核心价值就是在虚拟环境里1:1还原设备的全部运动边界,给工艺编程人员提供完全匹配真机的仿真载体。从结构设计逻辑来看,这款设备采用的是斜床身布局,床身倾斜角度经过刚性校核,既能够保证加工过程中铁屑可以顺着斜面自然滑落至排屑器,避免切屑堆积在加工区域影响工件装夹精度,也能优化刀具的受力角度,降低重切削时的床身形变。双主轴的配置是这款设备的核心优势,两个主轴可以同步完成工件的正反面转接加工,不需要人工二次装夹找正,对于轴类、盘类需要两端加工的零件,能把单工序的装夹辅助时间压缩七成以上,同时还能消除二次装夹带来的形位公差偏差,保证两端加工面的同轴度、垂直度要求。设备的操作面板布置在机身前部偏右的位置,符合多数操作人员的站立操作习惯,防护门采用大视窗的高强度钢化玻璃搭配密封胶条,既可以在加工时清晰观察内部切削状态,也能阻挡高速飞出的切屑和切削液,避免安全隐患。
机身左侧的品牌标识区域做了内凹式设计,不会因为日常操作剐蹭造成标识磨损,底部的调平支脚分布在床身四个角点位置,每个支脚都有足够的调节行程,能够适配车间不同平整度的地面安装需求,安装时不需要额外制作过高的混凝土地台,只要按照水平仪读数调整四个支脚的高度,将床身水平度控制在0.02mm/1000mm以内就可以满足精度要求。刀塔部分布置在两个主轴之间的加工区域,动力刀位可以满足钻、铣、攻丝等复合加工需求,建模时完全还原了刀塔的换刀旋转角度、每个刀位的装刀尺寸边界,仿真时可以准确模拟换刀过程中刀塔与主轴、夹具、工件之间的安全间隙,避免编程时出现路径干涉。
设备的后部预留了切削液水箱、排屑器的安装接口,电气柜布置在机身右侧的独立舱室内,和加工区域完全隔开,避免切削液雾气进入电气柜造成元器件短路,舱门的密封胶条、散热风扇的位置都在模型里做了准确还原,做车间布局规划时,可以直接根据模型尺寸预留设备的维护操作空间,比如电气柜侧需要预留至少600mm的开门检修空间,设备后部要预留排屑器的清理通道,前部操作区要预留操作人员的走动、工件吊装的空间。从安装边界来看,设备的整体占地面积控制得比较紧凑,适合中小型机加工车间的多台排布,排布时相邻两台设备之间预留800mm的安全通道就可以满足工件转运、日常维护的需求,不需要占用过多的车间面积。做CAM仿真时,这个模型可以直接导入到对应的编程软件中,匹配设备的实际运动轴参数,编程人员可以在软件里完成全部走刀路径的验证,包括主轴转速、进给量匹配下的刀具运动轨迹,双主轴转接时的工件交接位置,刀塔换刀时的抬刀高度,所有参数都和真机保持一致,这样编好的程序导入到真机里就可以直接运行,不需要在真机上做反复的试切调试,能大幅缩短新零件的加工准备周期,也能减少试切过程中的材料浪费。
对于做精密零件加工的车间来说,这类双轴车铣复合设备主要用来加工小批量、高精度的复杂回转类零件,比如液压阀块、精密轴套、汽车传动部件、医疗器械零件等,模型的细节还原度直接影响仿真结果的可靠性,比如主轴的鼻端尺寸、卡盘的装夹行程、刀塔的最大装刀直径、各轴的快速移动行程限位,这些细节如果建模时出现偏差,仿真出来的程序就可能在真机上运行出错,所以建模过程中每一处结构尺寸都对照设备的实际安装尺寸做了校核,包括防护门的开合角度、操作面板的旋转范围这些容易被忽略的细节,都做了准确的运动约束,保证虚拟仿真和真机操作的状态完全一致。
- 全部评论(0)
- 模板大小: 7.64 MB
- 售价:5金币
- 下载次数: 405
- 系统要求: STL,Rendering
- 软件分类: 机床
