台式手动压接工装夹具三维结构

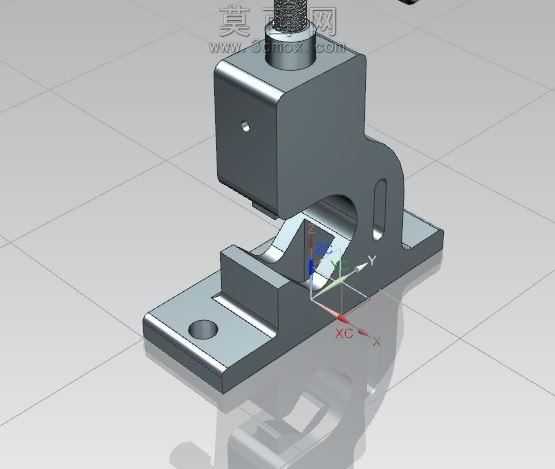

本作品为台式手动压接类工装夹具的三维建模成果，建模阶段采用NX软件完成全参数化结构搭建，整体遵循机械工装的刚性设计原则，从底座到执行压头的各部件均按照实际加工装配逻辑完成结构绘制。首先完成底座部分的建模，底座采用带安装孔的平板式结构，两侧预留螺栓过孔用于设备台面固定，底座上方设置一体式的支撑立臂，立臂与底座衔接处做三角加强筋结构，提升整体承载时的抗形变能力，立臂侧面开设长条形减重观察槽，兼顾结构轻量化与作业状态可视性。立臂上方集成压头驱动安装座，座体为方正盒式结构，顶部设置驱动杆安装孔，用于装配手动压杆的传动螺杆，座体侧面开设定位销孔，用于压头行程的限位固定。压合工作区设置在底座上方的定位槽内，槽体结构可适配待压接工件的定位需求，避免压合作业时工件移位，压头部分采用方块式刚性结构，与驱动螺杆刚性连接，可沿立臂的导向结构做垂直方向的直线压合动作。材质渲染阶段，整体结构赋予哑光金属钢材质，添加均匀的金属磨砂质感，还原普通碳钢机加工零件的真实表面效果，底座与立臂的棱边做微小倒角渲染处理，还原实际机加工去毛刺的工艺特征，建模坐标系按照机械设计常规摆放逻辑设置，X轴沿底座长度方向、Y轴沿宽度方向、Z轴沿压合行程方向，方便后续工程图导出与结构校核。设计思路围绕手动小吨位压接作业需求展开，整体结构紧凑无冗余部件，所有受力部位均做加厚处理，避免手动施压时结构变形，各装配部位预留合理的装配间隙，既保证活动部件动作顺畅，又避免间隙过大导致压合精度偏差，可直接用于小零件压装、线材压接等轻量作业场景的工装参考，也可作为手动压力机构的设计原型进行参数修改适配不同作业需求。
