三角架式起重滑轮吊钩组结构设计

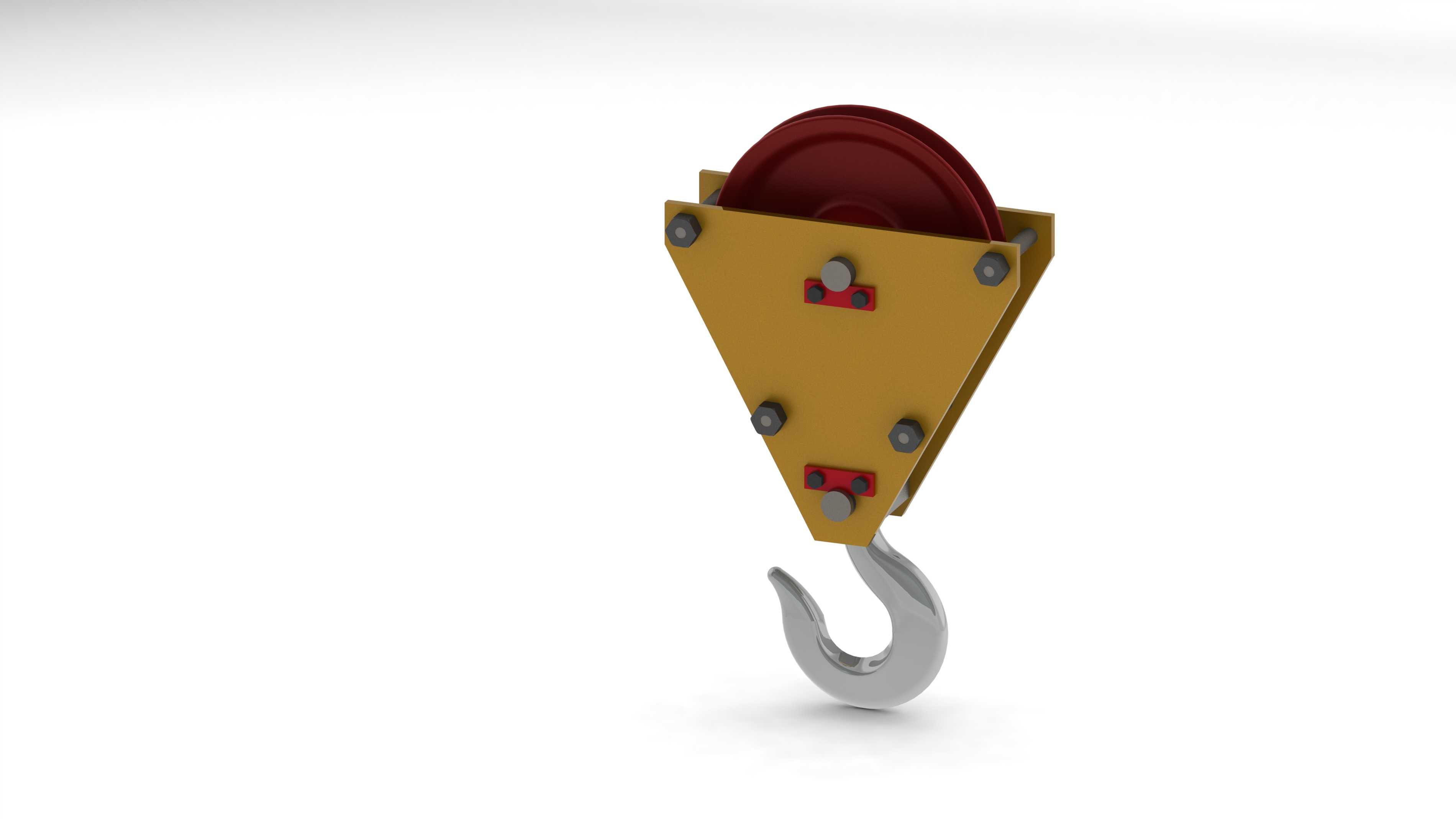

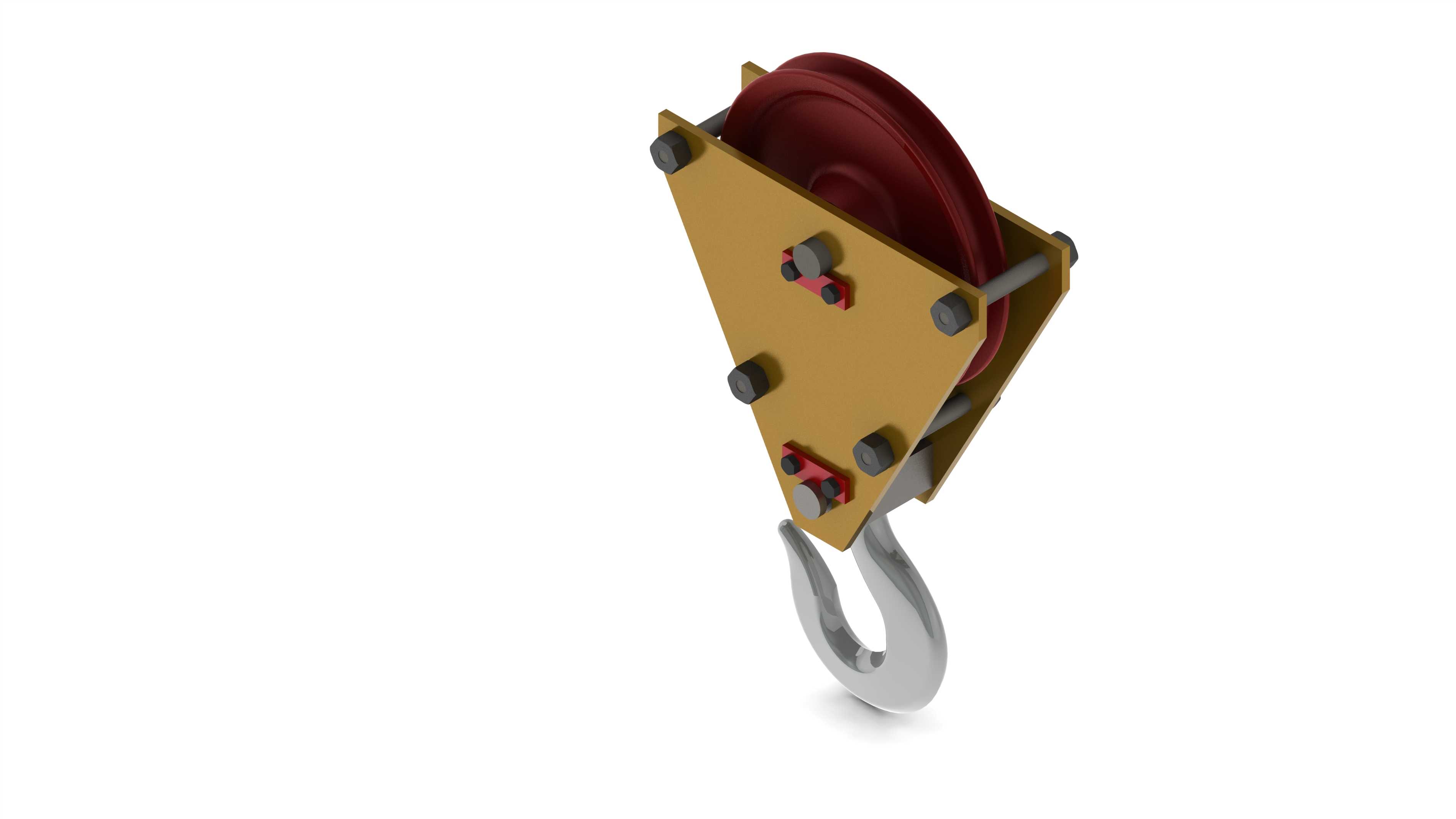

　　在厂房重型工件转运、建筑工地建材垂直吊装、港口散货装卸这类需要频繁起吊重物的作业场景里，吊钩总成是起重设备直接承接载荷的核心受力部件，整套结构的可靠性直接决定吊装作业的安全冗余，设计阶段需要从受力传递路径、部件安装匹配、作业边界适配多个维度做校核。这套吊钩总成采用三角板式承载架结构，上半部分集成定滑轮组件，滑轮通过销轴固定在三角架上端的安装位，轮槽匹配常规起重钢丝绳的直径规格，钢丝绳绕过滑轮后可将起升机构的拉力均匀传递到两侧架体，避免单侧受力导致的架体变形。三角承载板采用对称双板拼接结构，所有连接销轴的位置都加装了耐磨衬套，同时用防松螺栓加止动垫片做轴向固定，防止作业过程中销轴窜动脱出，架体上的螺栓排布沿受力路径做了等强度优化，

　　在保证结构强度的前提下尽可能减少不必要的材料冗余，降低吊具自身重量对起重额度的占用。下端吊钩采用锻造钩体结构，钩头与架体的连接位置加装了推力轴承，可实现吊重状态下的水平回转，方便作业人员调整被吊工件的朝向，钩身的曲率半径按照常规吊装索具的挂接尺寸设计，避免索具在钩身处出现过小弯折导致的索具强度折损，钩头位置设置了防脱挡板的安装位，可配套加装弹簧式防脱卡，防止吊装过程中索具从钩口滑出引发安全事故。从安装边界来看，整套吊钩总成的上部滑轮轴中心距、架体总宽度尺寸可匹配对应吨位的起重机小车起升机构安装空间，下端吊钩的最大回转半径满足常规吊装作业的转动空间需求，作业时架体两侧不会与起重机的钢丝绳偏摆限位结构发生干涉。

　　设计过程中对滑轮的绳槽偏角做了限制，保证钢丝绳在最大起升高度、最大吊重偏摆角度下不会出现脱槽、啃绳的问题，所有受力焊缝的位置都避开了应力集中区域，连接销轴的剪切强度、架体板材的抗拉强度都按照额定起重量的1.5倍做安全系数校核，同时兼顾了日常维护的便利性，滑轮衬套、钩头轴承都预留了注油润滑的通道，可在不拆解整体结构的情况下完成定期润滑保养，适配长期高频次的吊装作业需求。
