斯巴鲁EJ20系列发动机钟形连接壳体结构

　　这款钟形壳体是水平对置发动机与传动系统对接的核心承载构件，在整车动力总成布局中承担着动力衔接、载荷传递与部件防护的多重作用，适配斯巴鲁EJ20、EJ205、EJ207、EJ255、EJ257等多款水平对置四缸机型，是横置四驱动力布局中连接发动机缸体与变速器输入轴端的关键结构件。从实际装车场景来看，该部件位于发动机飞轮侧与变速器前端的结合位置，一方面要包裹飞轮、离合器总成（手动挡车型）或液力变矩器（自动挡车型），阻隔运转过程中的润滑油飞溅，同时为曲轴后油封、变速器输入轴油封提供安装定位基准，避免动力总成出现漏油、进灰等影响可靠性的问题；另一方面要承受发动机输出扭矩传递过程中产生的反作用力，以及整车急加速、急减速、过弯侧倾时动力总成产生的交变载荷，因此结构设计上对刚度、形位公差都有极高要求。

　　从结构设计思路来看，该壳体采用了适配水平对置发动机的非对称轮廓，不同于直列发动机的正圆形钟罩结构，这款壳体因为要避让水平对置发动机两侧突出的缸体水道、机油道以及排气歧管安装位，轮廓做了多处异形避让设计，红色密封结合面的螺栓孔位完全匹配EJ系列发动机缸体后端的螺纹孔分布，每一处螺栓孔的凸台都做了加强筋延伸，避免螺栓拧紧时壳体出现应力集中导致开裂。壳体主体采用高压铸铝工艺成型，表面保留了压铸成型后的加强筋网格结构，这些筋条并非均匀分布，而是根据载荷传递路径做了差异化设计：在靠近发动机悬置安装点、变速器对接定位销的位置，筋条密度更高、厚度更大，能够将动力总成的载荷均匀分散到整个壳体端面，避免局部应力过大；而在非承载区域则做了适度的壁厚减薄，在保证整体刚度的前提下尽可能降低部件自重，符合乘用车动力总成轻量化的设计要求。

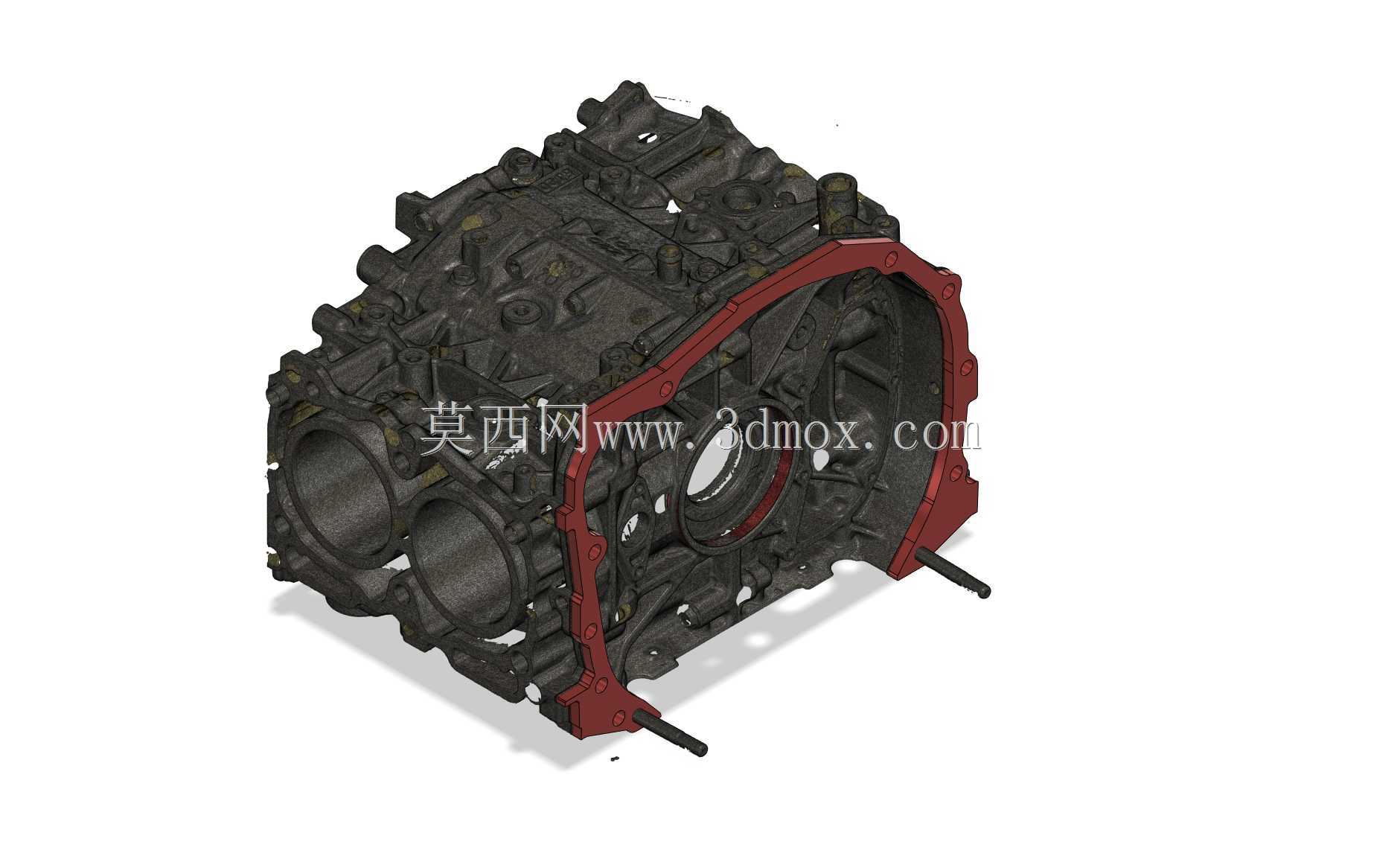

　　从安装边界与配合尺寸来看，该壳体与缸体结合的端面平面度要求控制在0.05mm以内，红色密封胶槽的深度、宽度统一为2.5mm，适配3mm直径的厌氧密封胶条，装配后能够实现可靠的静密封，避免发动机曲轴箱内的油气泄漏。壳体上预留的两个长安装螺柱是变速器与发动机对接的导向定位柱，装配时先通过这两个螺柱实现变速器的初步对位，再拧紧周圈的固定螺栓，能够大幅降低动力总成合装时的对位难度，避免输入轴碰伤离合器片或液力变矩器的花键。壳体内部的空腔尺寸完全匹配EJ系列发动机的飞轮直径与离合器总成厚度，内壁与飞轮旋转外圆的间隙控制在8-12mm之间，既不会因为间隙过小导致运转时出现运动干涉，也不会因为间隙过大造成壳体整体尺寸冗余，挤占发动机舱内的布置空间。

　　在实际维修与改装场景中，这款钟罩壳体的适配性直接决定了动力总成的改装可行性，很多跨车型移植EJ系列发动机的改装方案中，首先要确认的就是钟罩壳体与目标变速器的对接孔位是否匹配，这款原厂样式的钟罩保留了所有原厂定位点与传感器安装位，能够适配原厂五速手动、四速自动变速器，也可以通过转接法兰适配其他型号的性能变速器。壳体上预留的曲轴位置传感器安装孔、转速信号采集孔位都与原厂设计完全一致，不需要额外打孔改装就能保证发动机电控系统的信号采集正常，避免出现点火正时偏差、转速信号丢失等问题。从长期使用的可靠性角度来看，这款壳体的壁厚设计充分考虑了水平对置发动机的振动特性，水平对置发动机的活塞是水平往复运动，产生的振动方向与直列发动机垂直方向的振动不同，因此壳体在水平方向的抗弯刚度做了针对性加强，能够抵消活塞往复运动产生的水平方向振动，避免长期使用后壳体结合面出现变形导致密封失效。
