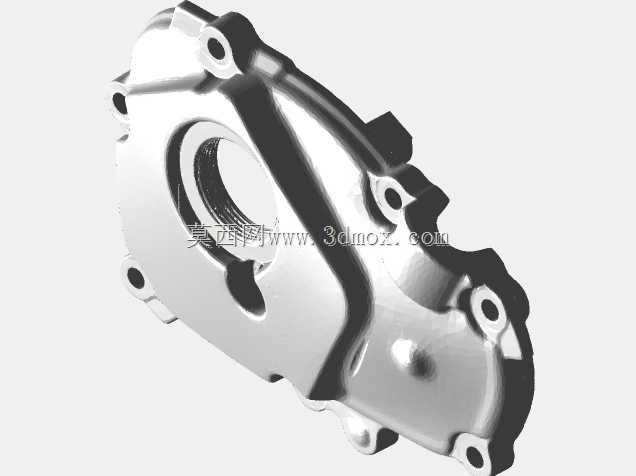

雅马哈R6系列摩托发动机扳机轮盖

　　这款扳机轮盖适配雅马哈R6 RJ05、RJ09款直列四缸摩托发动机，属于发动机正时传动系统的外侧防护构件，日常工况下主要承担三项核心作用：一是封闭正时链条腔，阻挡骑行过程中轮组带起的泥沙、积水、路面扬尘侵入正时腔，避免正时链条、张紧器、扳机轮（正时链轮）出现异常磨粒磨损，保障配气相位的长期精度；二是作为正时腔的密封承压边界，配合密封胶条维持腔体内润滑油的密封状态，防止高速运转时机油从配合面甩出渗漏，同时维持腔体内合理的微正压环境，保障正时链条润滑回路的油压稳定；三是为周边附件提供安装定位基准，盖体上预留的多个螺栓过孔、定位凸台，可直接匹配发动机箱体的对应安装位，部分凸台还可作为转速传感器、线束卡扣的固定基座，减少额外支架的设计冗余。

　　从逆向建模的工程逻辑来看，该模型通过工业三维扫描获取实件点云后精简重构，最终保留100个曲面面片，既完整还原了实件的所有安装特征，又控制了模型的数据量，适配结构设计阶段的装配校核、改装件开发的参考需求。盖体的外形完全贴合发动机箱体外侧的轮廓曲线，整体采用不规则的异形薄壁结构，主体壁厚均匀控制在3.5mm左右，既满足铝合金压铸件的成型工艺要求，避免壁厚差过大导致的缩孔、冷隔缺陷，又能在控制零件重量的前提下，保证足够的结构刚度，抵御骑行过程中的飞石冲击、发动机振动带来的疲劳载荷。

　　安装边界层面，盖体上分布的7个安装孔位完全匹配原厂发动机箱体的螺纹孔位置，其中主轴承孔周边的3个孔位采用带沉台的加厚设计，安装时可嵌入箱体的定位凸台，保证盖体与曲轴输出端的同轴度误差控制在0.1mm以内，避免盖体与旋转的链轮、链条出现运动干涉；其余4个周边安装孔位采用均匀分布的设计，螺栓锁紧后可让密封胶条的压紧力均匀分布，杜绝局部密封不严导致的渗漏问题。盖体外侧的加强筋沿着螺栓安装位、受力集中点分布，既提升了盖体的抗变形能力，又能在发动机运转时引导表面气流，带走正时链条摩擦产生的部分热量，辅助降低正时腔的工作温度。

　　在实际应用场景中，这类扫描模型主要服务于两类工程需求：一是摩托赛事、改装领域的配件开发，fsae车队、摩托改装厂商可基于该模型快速开发轻量化改装盖、透明观察盖等定制配件，无需反复拆解实车测量，大幅缩短开发周期；二是售后维修领域的配件仿制，针对停产车型的配件缺口，可基于该扫描模型开模生产替换件，保证配件的安装精度与原厂件一致，避免因尺寸偏差导致的安装困难、密封失效等问题。设计过程中需要特别注意，盖体与正时链条的最小安全间隙预留了4mm，既避免了运转过程中的碰擦风险，又不会让正时腔体积过大导致机油充注量增加；盖体内侧的导油槽结构完全还原了原厂设计，可将飞溅的润滑油引导至链条与链轮的啮合位置，保证正时传动系统的润滑充分，降低链条拉伸、链轮磨损的速率。
