雅马哈R6系列摩托车发动机活塞结构

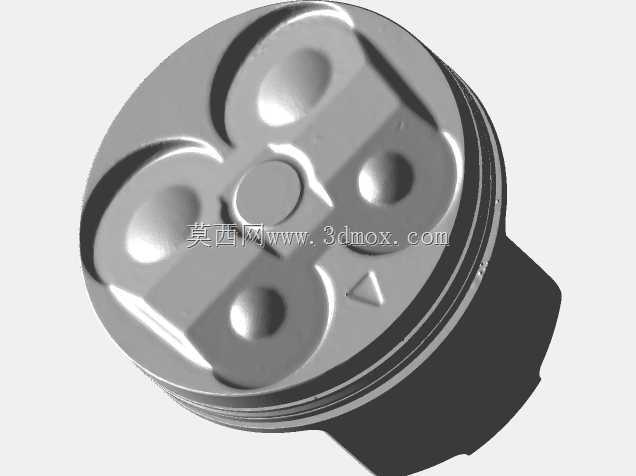

　　在摩托车动力总成的逆向开发与赛事动力改装场景中，活塞作为内燃机燃烧室核心运动部件，其顶面结构、环槽布局与裙部型线直接决定了发动机的压缩比、燃烧效率与高转速工况下的运行稳定性。这款针对雅马哈R6 RJ05、RJ09机型开发的活塞结构，完全贴合原厂600cc直列四缸高转发动机的设计边界，顶面采用四气门避让凹坑布局，对应进排气门的下沉位置做了精准的轮廓避让，避免高转速下气门正时重叠角过大时与活塞顶面发生运动干涉，同时中心区域的圆形凸台与侧边三角标记，分别对应火花塞下沉腔与安装对位标识，装配时无需额外做对位标记即可快速确认活塞朝向，降低赛场维修与批量装配的出错概率。

　　从实际应用场景来看，这类活塞结构既可以作为民用摩托车发动机大修时的替换件测绘基准，也能为大学生方程式赛车的600cc级别动力改装提供结构参考——很多FSae赛事采用同排量退役摩托发动机作为动力源，活塞顶面的凹坑深度直接决定了改装后的压缩比范围，通过扫描获取的精确曲面数据，可以在不改变燃烧室缸盖结构的前提下，通过微调活塞顶面轮廓来调整压缩比，适配不同标号的赛事燃油与点火提前角设置。活塞头部的三道环槽布局严格按照高转汽油机的密封要求设计，最上方的气环槽距离顶面的距离经过热膨胀校核，在发动机持续高转速运行、活塞顶部温度超过300℃时，环槽的热变形量仍能控制在活塞环的侧隙允许范围内，避免出现环卡滞、密封失效导致的缸压泄漏问题。

　　活塞销座的位置与裙部的导向型线设计，充分考虑了高转速下活塞的二阶运动特性，裙部的非正圆轮廓是按照热态下的膨胀变形量做的预修正，冷态装配时裙部与缸壁的间隙呈现不均匀分布，当发动机达到工作温度后，裙部膨胀形成均匀的贴合面，既可以降低冷启动时的敲缸异响，也能减少热态下的裙部摩擦阻力，避免拉缸故障。从安装边界来看，活塞的总高度、压缩高度、活塞销孔径都与原厂机型完全匹配，改装时无需更换连杆、缸套等周边部件，直接替换即可完成装配，销座内部的卡环槽位置经过尺寸校核，卡环装入后可以完全限制活塞销的轴向窜动，避免销端脱出刮伤缸壁。

　　在逆向建模的过程中，这类通过工业扫描获取的实体模型，最大的价值在于保留了原厂零件所有的工艺细节与形位公差特征，比如顶面凹坑的过渡圆角、环槽的倒角、裙部的石墨涂层区域轮廓，这些细节是正向设计时容易忽略、但直接影响零件实际运行可靠性的关键要素。对于动力改装从业者来说，基于这个模型可以快速做轻量化迭代，比如在非受力区域做减重凹坑，降低活塞往复运动质量，从而降低曲轴连杆机构的往复惯性力，提升发动机的转速响应速度；也可以调整顶面凹坑的容积，在缸盖不变的情况下将压缩比从原厂的12.5:1调整到赛事所需的13.5:1甚至更高，匹配高角度凸轮轴的进排气效率，提升中高转速区间的动力输出。

　　需要注意的是，这类活塞的结构设计完全对应高转速水冷四缸机的热负荷特性，不能直接套用到低转速单缸风冷机型上，其顶面的散热筋布局、环槽的热膨胀补偿量都是针对600cc高转机的工作温度区间设计的，如果错用到其他机型上，很容易出现热变形过大、活塞环卡滞等故障。在做装配匹配时，需要严格核对活塞与气门的最小间隙，尤其是改装高角度凸轮轴后，气门的升程与开启持续角都会变大，必须确保活塞在上止点时，进排气门与活塞顶面凹坑的间隙保持在0.8mm以上，避免高转速下气门与活塞发生碰撞，造成气门折断、活塞顶击穿等严重故障。
