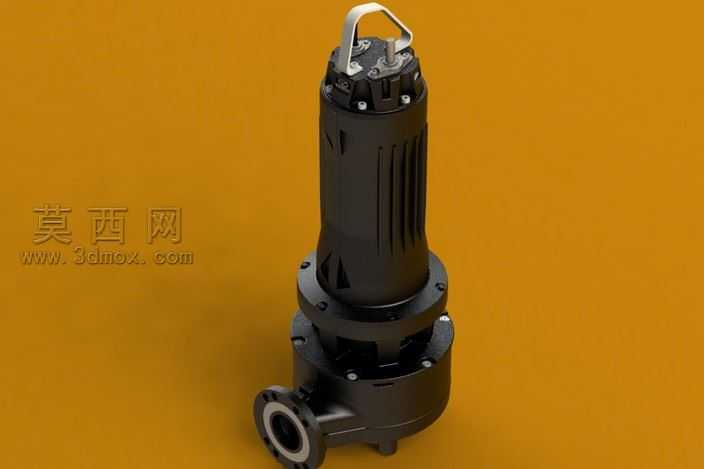

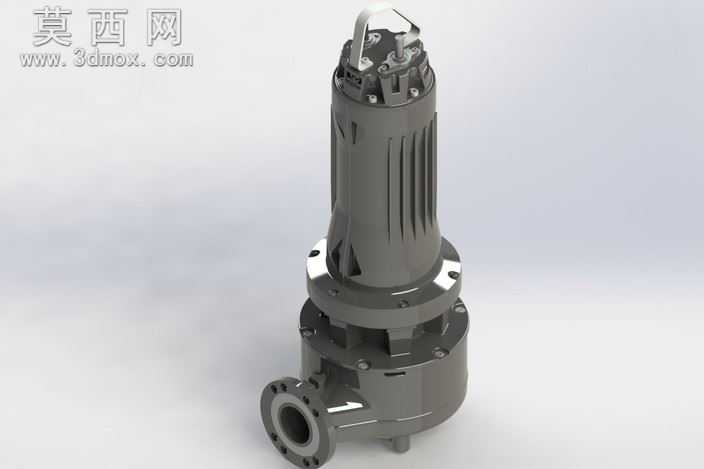

泽尼特Uniqa系列潜水排污泵三维设计

本模型为泽尼特Uniqa系列潜水排污泵的高精度三维建模成果，建模过程严格遵循实物测绘与产品官方结构参数开展，首先通过基准轴、基准面搭建整体装配定位框架，将泵体划分为提吊组件、电机密封舱段、水力叶轮腔段、侧出法兰接口四大核心模块分步构建。提吊部分采用折弯金属提手结构，建模时通过钣金折弯特征还原金属提手的弯折弧度与安装孔位，搭配顶部的接线密封压盖结构，还原提手与电机上盖的螺栓紧固连接细节，所有螺栓孔、密封槽位均按照实际装配公差预留配合间隙。电机舱段为立式圆柱密封结构，外壳表面的散热筋采用阵列拉伸特征生成，精准还原散热筋的排布间距、凸起高度与圆角过渡细节，舱段上下端的连接法兰通过旋转凸台加螺栓孔阵列完成建模，法兰面的密封胶圈槽位做了凹陷结构处理，还原潜水电机的静密封设计逻辑。水力段部分构建了内置的叶轮腔流道结构，侧出方向的法兰接口严格匹配工业管道连接标准，法兰端面的密封水线、螺栓通孔均做了细节还原，泵体底部的支撑脚采用一体化拉伸加圆角处理，还原泵体放置时的支撑定位结构。材质渲染阶段，电机外壳与泵体过流部件采用哑光铸铁材质，调整材质粗糙度与金属度参数还原铸件表面的细微颗粒质感，提手部件采用拉丝不锈钢材质，还原金属提手的反光特性，密封胶圈部件采用哑光黑色橡胶材质，通过材质区分清晰呈现各部件的功能属性。整体装配采用自下而上的建模逻辑，所有部件的配合关系均符合实际产品的装配要求，转动部件与固定部件之间预留了合理的间隙，既还原了产品的外观形态，也完整呈现了潜水排污泵的内部结构布局与连接逻辑，可用于产品展示、结构教学、装配模拟等多种场景。
