迷你热风斯特林发动机教学演示结构

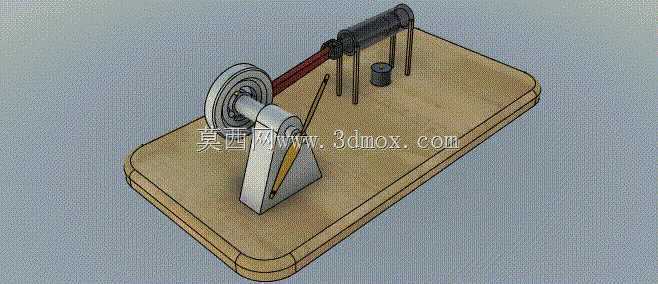

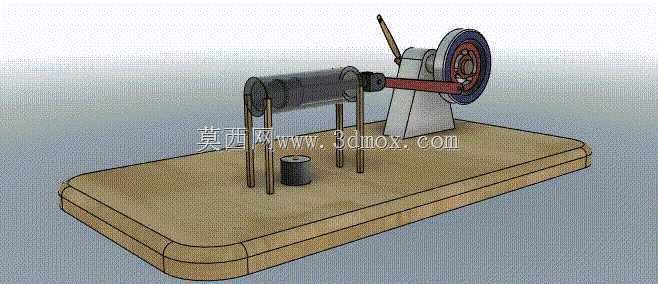

　　这套迷你热风斯特林发动机结构，核心面向教学演示、原理验证类场景搭建，区别于工业级大功率动力装置，其设计初衷是通过可视化的机械运动，直观展示外燃式热力循环的完整工作过程，常被用于中学物理实验、高校工程热物理专业认知实训、科创展品制作等场景，也可作为小型桌面动力演示摆件，帮助从业者快速理解外燃机的能量转换逻辑。从功能特性来看，该结构完整复现了斯特林循环的核心执行部件：包含置换气缸、动力活塞、曲柄连杆传动组、惯性飞轮、加热工位以及集成式安装底座，各部件的运动配合完全遵循斯特林发动机的工作逻辑——通过外部热源对气缸一端加热形成温差，驱动缸内工质周期性膨胀收缩，进而带动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，依靠飞轮的惯性维持循环的连续运转，整套运动过程无复杂阀组结构，运动部件少，运行时的机械动作清晰可辨，能让观察者直接看到热力转换到机械运动的完整传递路径。

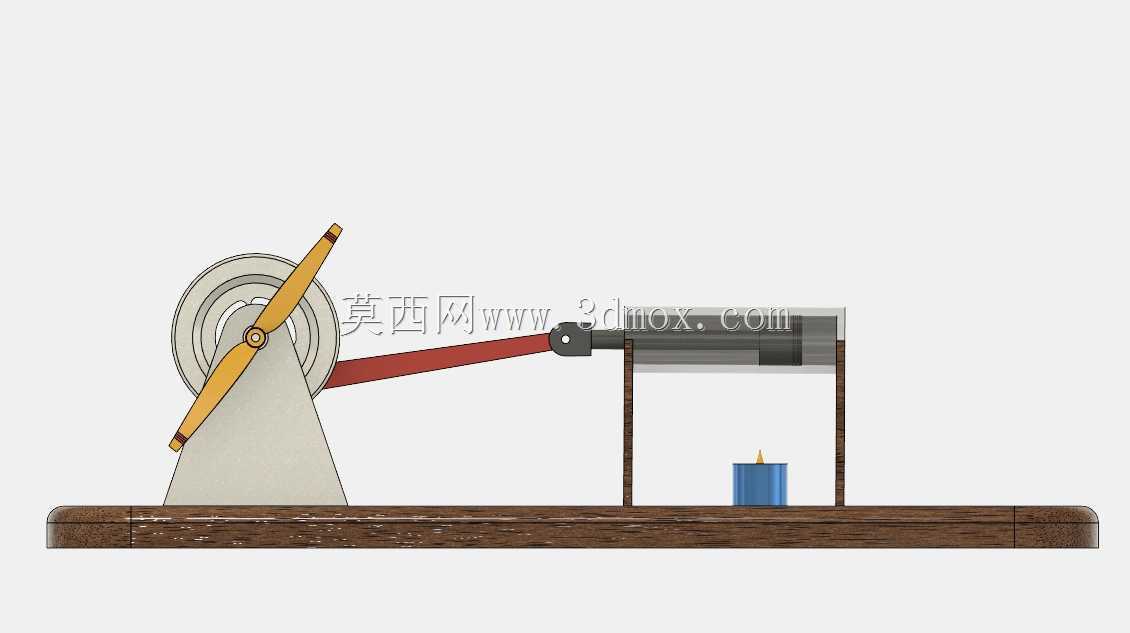

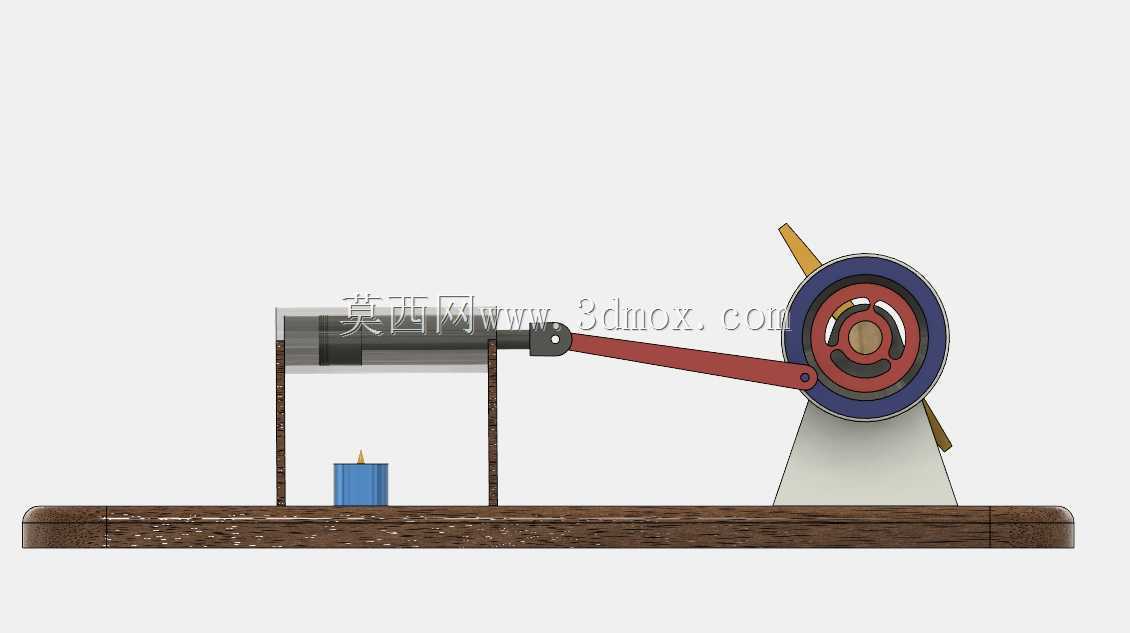

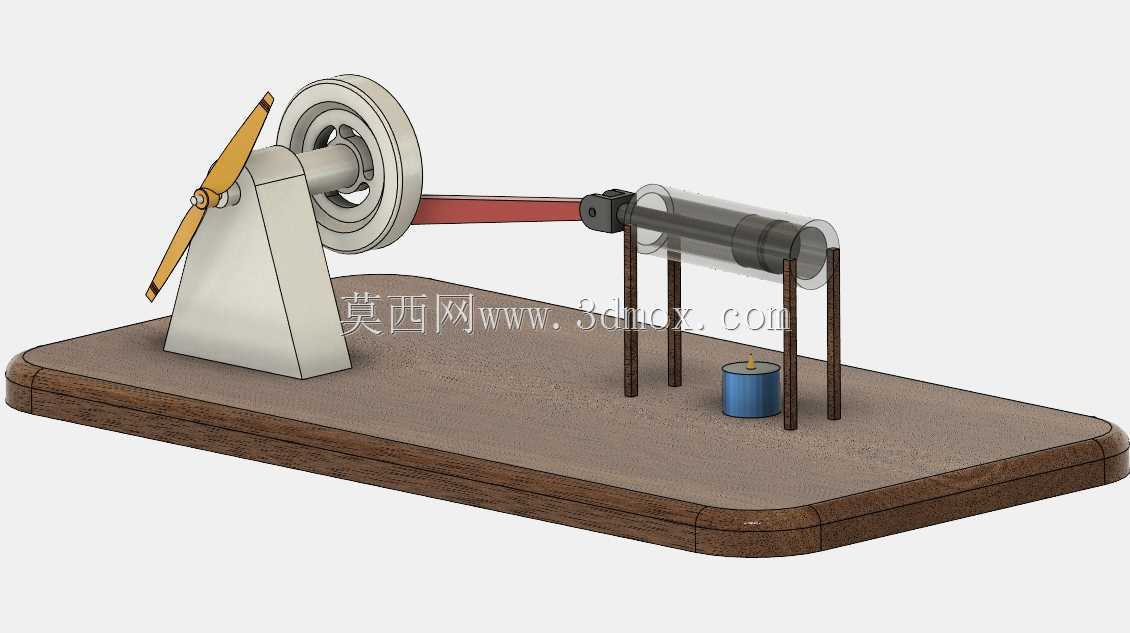

　　设计思路上，该结构优先考虑了运动可视化与装配便捷性，没有采用全封闭的气缸外壳，而是将置换气缸、传动连杆、支撑立柱全部外露，方便观察每个部件的运动相位关系；支撑结构采用四根立式立柱将气缸主体架高，在气缸下方预留出足够的加热工位空间，可适配酒精灯、小型蜡烛等常见低温热源，无需专用加热设备即可完成运行演示；底座采用带圆角的平板式结构，所有运动部件的安装基准全部集成在底座平面上，既保证了各部件的同轴度、平行度装配要求，也避免了运行过程中出现结构晃动、运动卡滞的问题。传动部分的设计做了适配迷你尺寸的优化，曲柄与飞轮采用同轴固定连接，连杆两端分别与动力活塞、曲柄销做铰接配合，铰接处预留了合理的运动间隙，既不会因间隙过大产生运动冲击，也不会因间隙过小导致转动卡滞；飞轮采用大直径轮盘结构，外圈做了加厚处理来提升转动惯量，能够储存足够的动能，帮助活塞顺利越过上下止点，保证循环运转的连续性，即使在热源温度波动的情况下，也能维持相对平稳的转速输出。

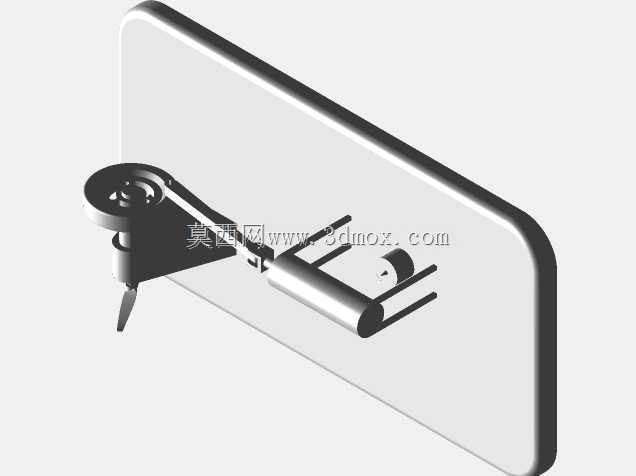

　　从安装边界与尺寸适配角度来看，整套结构的所有部件均布置在矩形底座的投影范围内，横向、纵向的外伸尺寸没有超出底座边缘，放置在桌面时不会出现重心偏移倾倒的问题；气缸的架设高度经过匹配计算，加热工位与气缸底部的距离刚好适配小型热源的火焰高度，既不会因距离过近导致气缸局部过热，也不会因距离过远造成热量损失过大、无法驱动机构运转；各运动部件的运动包络均做了干涉校验，飞轮转动时不会与底座、支撑立柱发生剐蹭，连杆往复运动时不会与气缸支架产生碰撞，活塞在气缸内的行程经过精确计算，不会出现撞缸或者行程不足导致的工质泄漏问题。

　　在实际应用中，这套结构除了用于原理演示，也可作为小型动力输出源，搭配微型发电机、小型传动机构做拓展实验，帮助学习者理解动力匹配、传动效率等工程概念；建模过程中所有配合面均按照实际装配公差做了预留，各零件的拆分逻辑完全符合实际加工装配要求，可直接用于3D打印制作实物，也可作为斯特林发动机改型设计的基础参考框架，帮助设计人员快速调整气缸容积、飞轮惯量、曲柄半径等参数，验证不同尺寸参数下的运转特性。
