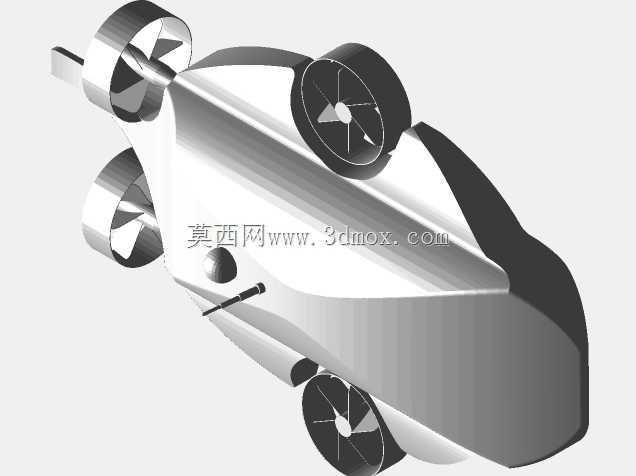

竞赛原型小型水下推进潜航器结构

　　这款水下潜航器的结构设计，最初是面向水下竞技赛事的原型验证需求展开，在方案初期就需要平衡水下航行阻力、多向推进效率、舱内元件布局空间三者的关系，没有沿用常规民用潜航器的单轴推进布局，而是在艇体艏部、艉部、两侧分别布置了独立的推进螺旋桨单元，能够实现水平进退、垂直升降、侧向平移以及原地转向的多自由度运动，完全匹配赛事中需要穿越障碍、定点悬停、精准停靠的复杂任务要求。从外形轮廓来看，艇体采用了水滴形的流线型回转体设计，艏部做了圆弧收窄处理，能够有效降低高速航行时的迎流阻力，艉部的平缓收边可以减少尾部涡流带来的能量损耗，整个壳体的曲面过渡全部做了G2连续处理，避免出现直角或者突变台阶，防止水下航行时产生紊流影响航行稳定性。在安装边界的考量上，每个螺旋桨单元都设计了独立的安装基座，基座与主壳体之间预留了密封件的安装槽位，能够适配常规的O型密封圈或者平面密封胶的安装要求，推进器的轴线与艇体安装面保持严格的垂直或者平行公差，避免推进时产生额外的偏航力矩，不需要额外加装导流罩也能保证推力方向的精准性。艇体上部预留了观察窗或者传感元件的安装凸台，凸台的高度控制在不增加整体航行阻力的范围内，能够搭载水下摄像头、深度传感器或者航向检测模块，凸台与主壳体的连接位置做了加厚处理，能够承受水下一定深度的静水压力，避免出现应力集中导致的壳体变形。

　　艇体前部还预留了功能扩展接口，可以根据赛事任务需求加装机械抓取臂、采样容器或者任务标识识别模块，接口位置的载荷经过重心配平计算，加装扩展部件后不会出现艇体艏倾或者侧倾的问题，不需要额外调整压载块的位置就能保证航行时的水平姿态。在内部空间布局上，主壳体的内部空腔做了分区设计，前部区域可以放置控制电路板与传感模块，中部区域预留了电池组的安装位，电池组的安装位置刚好落在整个艇体的重心点上，能够避免电池电量消耗带来的重心偏移，后部区域可以放置电调模块与接线端子，各个分区之间预留了走线槽位，能够避免线缆杂乱缠绕影响设备检修，同时所有的内部安装筋位都做了圆角处理，防止尖锐边角划伤线缆绝缘层。

　　推进器的选型匹配上，四个侧置与艉部的螺旋桨采用了对称的桨叶设计，正反转时的推力输出保持一致，能够满足正反推力切换时的响应速度要求，桨叶的叶尖与艇体外壳之间预留了足够的安全间隙，不会因为航行时的壳体振动导致桨叶剐蹭外壳，同时每个推进器的安装基座都设计了快拆结构，不需要拆解整个主壳体就能完成推进器的更换与维护，大幅降低赛事现场的故障排查时间。在密封结构的设计上，整个主壳体采用上下分体式的合模结构，合模面围绕整个艇体一周，预留了密封胶条的嵌入槽，合模后通过周向布置的紧固螺丝实现压紧密封，螺丝的间距经过计算，能够保证每个位置的密封压力均匀，不会出现局部压力不足导致的渗漏问题，所有的穿线位置都设计了独立的密封航插安装位，不需要在壳体上额外开孔走线，进一步降低了渗漏风险。

　　从实际应用场景来看，这套结构除了满足赛事原型的验证需求外，也可以经过简单调整后用于小型水下观测、近岸浅水区的管道检测、水下教学实验等场景，整体的结构尺寸控制在单人可手持携带的范围内，不需要额外的吊装设备就能完成布放与回收，壳体的壁厚设计兼顾了耐压性能与整体重量，在保证结构强度的前提下尽可能降低了自重，能够提升有效载荷的搭载能力。在建模过程中，所有的配合面都预留了合理的公差带，3D打印制作时不需要额外做大量的后处理打磨就能完成装配，各个零部件之间没有出现干涉问题，螺旋桨的转动空间经过反复校核，即使在最大转角下也不会与周边结构产生碰撞，整个装配流程不需要特殊的专用工具，常规的内六角扳手就能完成全部组装工作，非常适合原型阶段的快速迭代与修改。
