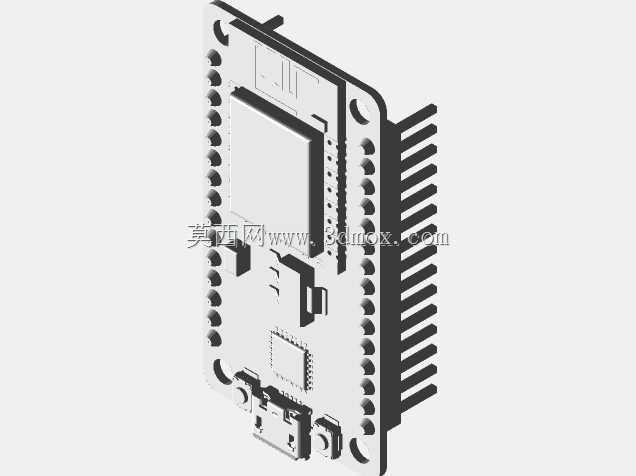

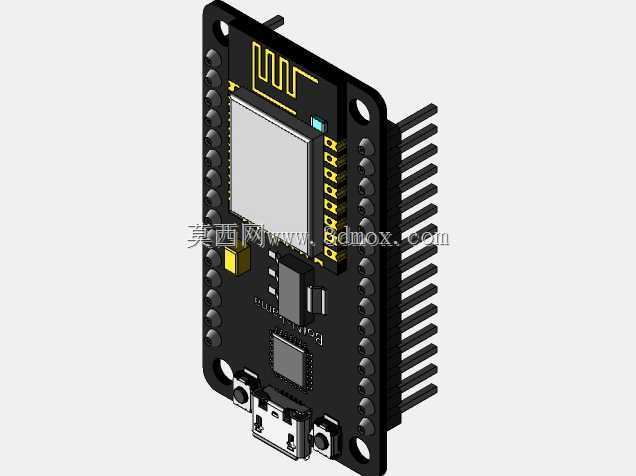

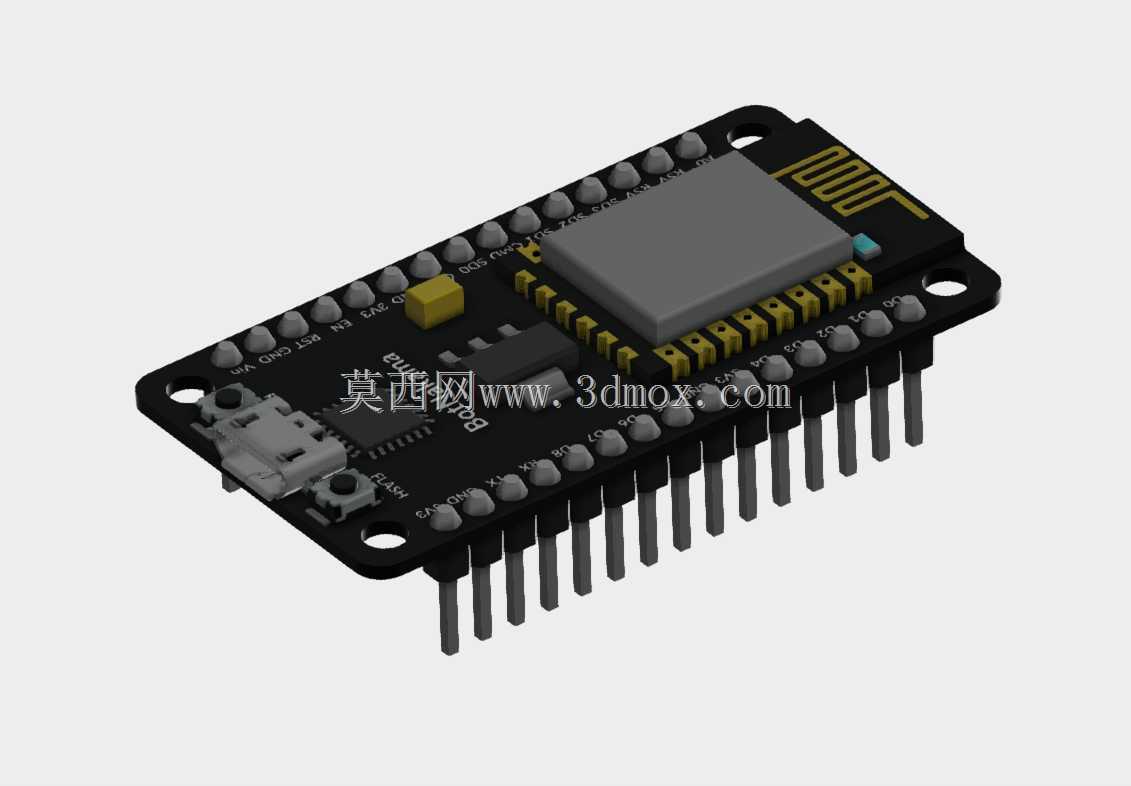

ESP8266MOD无线通信开发板结构设计

　　这款ESP8266MOD开发板的结构设计，完全围绕物联网终端节点的快速开发、部署需求展开，从板型轮廓到接口排布，都兼顾了面包板插接、外壳适配、批量焊接等多场景的工程使用要求。板载核心的ESP8266无线模组采用居中布局，周边预留了足够的爬电距离，既避免高频信号对周边接口的干扰，也方便生产环节的回流焊操作，不会因为周边元件过密导致模组虚焊、移位。板边两侧采用标准2.54mm间距排针引出所有IO口，排针长度选型兼顾了面包板插接深度与外壳安装间隙，插入标准面包板后，板底与面包板表面预留2mm间隙，不会挤压板底的贴片元件，同时排针伸出板面的长度也满足杜邦线直插的连接需求，无需额外焊接转接头即可完成接线调试。

　　板载的MicroUSB接口布置在板端侧边，接口边缘做了补强焊盘设计，日常插拔调试时不会因为受力过大导致焊盘脱落，接口旁集成的电源转换电路做了分区铺地处理，电源纹波控制在无线模组工作允许的范围内，避免电源噪声影响WiFi信号的接收灵敏度。板端的复位按键、用户按键采用侧置布局，按键行程选0.5mm的轻触开关，既不会因为误触导致模块复位，也能在外壳封装后通过外壳预留的按键柱直接触发，不需要额外加高按键。板载的PCB天线区域做了净空处理，天线下方没有铺铜也没有布置任何金属元件，保证2.4G频段的信号辐射效率，安装时只要保证天线区域不被金属外壳遮挡，即可实现稳定的无线信号传输。

　　从安装边界来看，板体四角预留了M2规格的安装孔，孔位周边做了露铜接地处理，既可以通过铜柱将开发板固定在设备外壳内部，也能实现板体与设备外壳的共地，提升电磁抗干扰能力。整个板型的长宽尺寸控制在常见的NodeMCU开发板标准尺寸范围内，可以直接适配市面上通用的ESP8266开发板外壳，不需要重新开模制作外壳，大幅降低小批量项目的外壳成本。在实际工程应用中，这类开发板常被用于智能家居的终端控制节点、工业现场的无线数据采集节点、小型物联网设备的主控单元，设计时充分考虑了不同场景下的安装适配性：如果是嵌入到其他设备内部，可以通过排针直接焊接在主控载板上，排针的排布顺序与常用的ESP-12F模组兼容，原有载板不需要修改走线即可直接替换；如果是作为独立节点使用，配合外壳即可直接部署在现场，安装孔位兼容标准的DIN导轨卡扣配件，也可以直接固定在墙面或者设备机架上。

　　电路布局上，电源输入部分做了反接保护与过流保护，现场接线时即使电源正负极接反也不会烧毁核心模组，适合工程现场的粗放式接线操作。板载的状态指示灯布置在板边位置，封装在半透明外壳内也能清晰观察到模块的工作状态，不需要额外引出指示灯即可判断模块的联网、运行状态。整个结构设计没有冗余的装饰性结构，所有元件布局都服务于实际调试、安装、生产的需求，建模时还原了每一个元件的实际高度与轮廓，包括排针的针脚长度、USB接口的插接深度、按键的凸起高度，在做设备结构适配时，可以直接导入模型进行干涉检查，不需要反复打样验证安装间隙，比如在设计定制外壳时，可以直接根据模型预留USB接口的开孔位置、按键的触发柱高度、安装孔的对位尺寸，甚至可以模拟天线区域被金属遮挡后的信号影响范围，提前优化外壳的材质与开孔设计，避免后期组装时出现接口对位不准、按键无法触发、信号被屏蔽等问题。对于做物联网设备开发的结构工程师来说，这类精准的三维模型可以大幅缩短结构适配的周期，不需要手动测量开发板的每一个尺寸，直接调用模型即可完成整个设备的结构布局设计，同时模型还原了板上所有元件的实际轮廓，在做紧凑结构设计时，可以精准计算每一个元件周边的预留间隙，比如板载电容、电阻的高度，模组的屏蔽罩高度，都可以在模型中直接测量，避免出现外壳挤压元件导致短路的问题。
