冰棒结构齿轮与正齿轮对比传动组件

　　在小型传动机构的方案验证阶段，很多工程师会尝试用易加工的简易结构快速验证传动逻辑，这套对比结构的齿轮组件，就是针对简易齿形与标准正齿轮传动特性做的实体验证结构。从实际应用场景来看，这类对比验证结构常出现在教学演示、创客DIY传动方案选型、小型低成本传动装置的前期测试环节，比如桌面级小型教具、简易玩具传动结构、低负载手动调节机构的方案论证阶段，通过实体装配测试不同齿形的实际啮合表现，能快速筛除理论计算中容易忽略的实际传动问题。

　　从功能特性来看，这套组件包含两种不同齿形的齿轮结构，一种是采用类冰棒拼接式的简易齿形结构，另一种是标准20度压力角的正齿轮结构，两种齿轮可实现互换装配，在同一安装基座上完成传动测试。实际装配测试中可以发现，0度压力角的简易齿形在传动过程中啮合间隙的控制难度更高，传动过程中齿面滑动摩擦占比更大，运行时会出现明显的啮合异响，同时在传动负载稍大或者转速波动的情况下，更容易出现齿面卡滞的问题，而标准20度压力角的正齿轮啮合过渡更平顺，齿面接触应力分布更合理，传动过程中的卡滞风险更低，传动效率也更稳定。

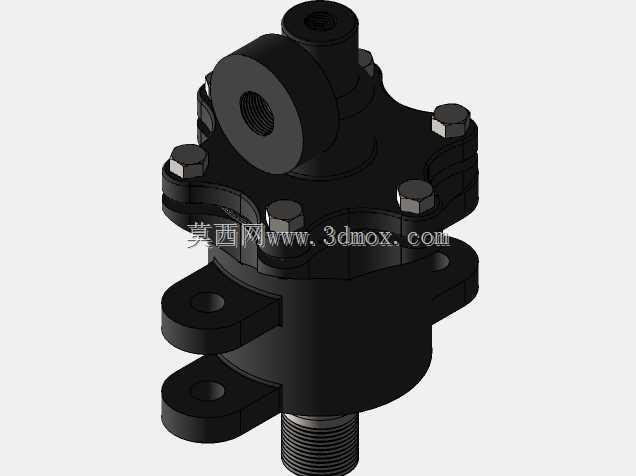

　　设计思路上，这套结构没有采用复杂的集成式壳体，而是采用分体式装配结构，上下端盖通过六角螺栓完成锁紧固定，基座侧面预留带安装孔的固定支耳，支耳上的通孔为光孔设计，可直接通过螺栓完成组件在安装基板上的固定，不需要额外设计定制安装座。组件的输入输出端分别设置轴孔与外螺纹接口，可直接连接手动旋钮或者小型驱动轴，快速搭建测试回路。壳体内部预留齿轮啮合的容置腔，腔体内壁与齿轮齿顶之间预留合理的间隙，既避免齿顶与壳体内壁发生剐蹭，也能控制整体结构的径向尺寸，不会出现不必要的体积冗余。

　　从安装边界与尺寸控制来看，整体结构的径向最大尺寸由端盖的六角螺栓分布圆决定，轴向尺寸则包含下端外螺纹接口的伸出长度，安装时需要注意下端螺纹接口的伸出长度要匹配安装基板的开孔深度，避免螺纹段过长导致安装干涉，同时侧面支耳的安装孔中心距要和基板上的预装孔位对齐，支耳的厚度足够承受低负载传动下的固定应力，不会出现固定端变形的问题。端盖上的螺栓采用对称分布设计，锁紧时按照对角顺序紧固即可保证端盖与壳体之间的贴合度，避免出现偏斜导致内部齿轮啮合间隙不均的问题。

　　在实际选型参考中，这类对比结构能帮助设计人员快速理解齿形压力角对传动表现的影响，尤其是在做低成本简易传动装置的时候，很多人会忽略压力角参数带来的实际传动差异，通过实体装配测试就能直观感受到，非标准齿形虽然加工难度更低、制作成本更便宜，但只适合极低负载、低转速、对传动平稳性要求不高的场景，而标准正齿轮虽然齿形加工要求更高，但传动稳定性、负载能力、使用寿命都有明显优势，更适合有连续传动需求的场景。另外这套结构的分体式壳体设计也有实际参考意义，在小型齿轮传动箱的设计中，采用分体式端盖加螺栓锁紧的结构，能大幅降低后期维护的拆装难度，不需要破坏整体壳体就能完成内部齿轮的更换或者间隙调整，对于需要频繁调整传动参数的测试类装置来说，这种结构的实用性远高于集成式焊接或者粘接的壳体结构。
