莫尔条纹效果镂空圆盘创意结构件

　　这款镂空圆盘结构件最初的设计出发点，是为了给光学原理科普场景提供可直接上手操作的实体演示道具，日常也可作为桌面趣味工艺摆件使用，适配桌面展陈、科普教学、创意礼品多个场景的使用需求。从结构功能层面看，圆盘整体采用等厚圆形薄片构型，整体外轮廓为标准正圆，厚度控制在3mm区间，外圆直径设置为80mm，这个尺寸边界既能够保证手持旋转操作时的握持舒适度，也不会因为尺寸过大占用过多桌面摆放空间，同时适配绝大多数消费级FDM3D打印机的成型台面尺寸，打印时无需额外拆分模型、添加支撑结构，一次打印即可成型。

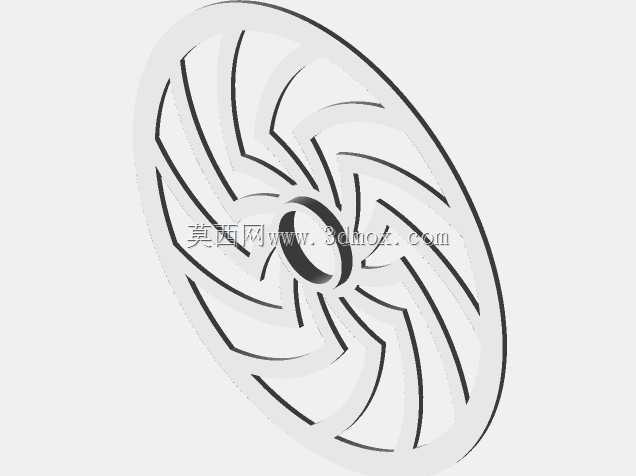

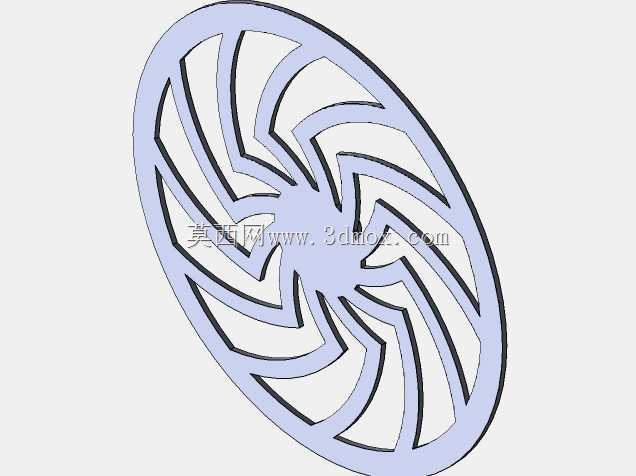

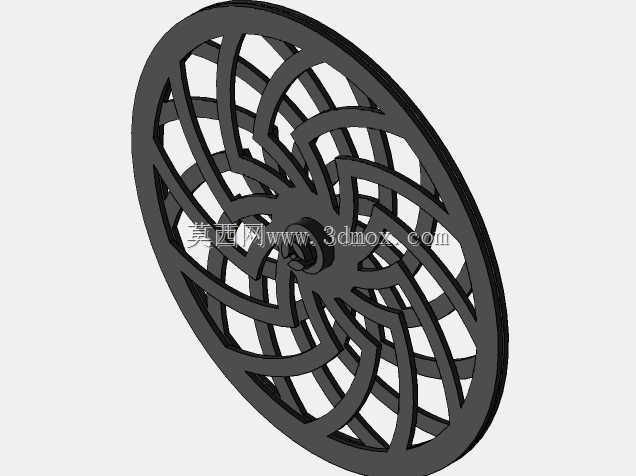

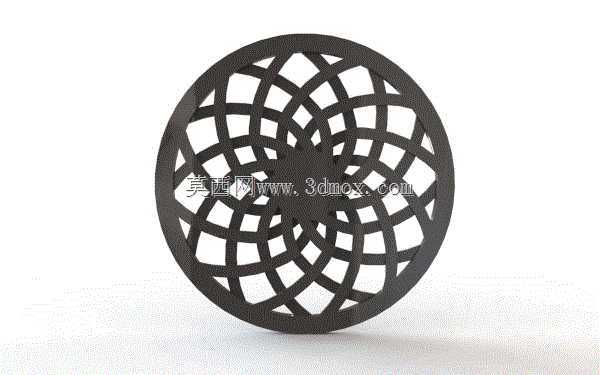

　　圆盘的镂空区域采用多组同心交错的弧形栅格构型，栅格的宽度与间隙经过反复参数调试，当圆盘绕中心轴以恒定转速旋转时，固定位置的观测者视线穿过交错栅格，会捕捉到连续流动的放射状莫尔条纹视觉效果，栅格的排布角度经过计算，避免旋转过程中出现视觉频闪过于强烈引发的观感不适，同时保证条纹流动的流畅度，不会出现卡顿、断纹的问题。设计过程中首先确定了中心基准轴的位置，所有弧形栅格的曲率中心均围绕中心基准轴做环形阵列排布，相邻两组栅格的曲率半径差保持恒定，确保镂空区域的通透率均匀，不会出现局部栅格过密导致打印时堵料、或者局部栅格过疏导致条纹效果不明显的问题。

　　圆盘的外边缘做了0.2mm的圆角过渡处理，既可以避免3D打印后边缘出现毛刺划手的问题，也能提升旋转操作时的触感，边缘没有额外设置凸起的握持结构，保持整体外观的简洁完整性，旋转时可以直接捏住圆盘边缘施力，也可以搭配直径2mm的中心转轴，将其固定在小型低速旋转台架上实现自动旋转演示。从安装适配的角度看，圆盘中心预留了直径2.1mm的标准安装孔位，孔位公差按照H7级精度设置，既可以适配常见的小型电机输出轴、手工DIY的木质/金属转轴，也可以直接穿入回形针、牙签等简易轴件完成临时装配，不需要额外做孔位的二次扩孔加工。

　　栅格的壁厚统一设置为1.2mm，这个厚度参数既能够保证PLA、ABS等常见3D打印耗材打印后的结构强度，日常拿取、轻微磕碰不会出现栅格断裂的问题，也不会因为壁厚过厚导致整体重量偏大，手动旋转时的转动惯量适中，单次拨动后可以依靠惯性维持3-5秒的旋转时长，足够观测完整的莫尔条纹变化效果。在实际教学场景中，这款结构件可以直观展示莫尔条纹的形成原理，帮助学习者理解栅格夹角、相对位移与条纹移动速度、方向之间的对应关系，相比平面图片或者动画演示，实体结构可以让操作者直接调整旋转速度、观测角度，直观感受不同参数下的条纹变化规律；在日常桌面摆放场景中，其对称的镂空构型本身就具备不错的装饰性，即使静止放置也可作为简约风格的桌面装饰件，旋转时的动态视觉效果也能起到舒缓情绪的作用。设计时特意规避了细小的悬空结构，所有镂空区域的倾斜角度都大于45度，打印时不需要添加任何支撑结构，打印完成后不需要做额外的支撑拆除、打磨工序，降低了后期处理的工作量，即使是3D打印入门用户也可以顺利完成制作。圆盘的正反两面结构完全对称，不需要区分打印朝向，平放在打印平台上即可完成成型，不会出现翘边、层间剥离的问题，成型后的成品表面平整，栅格边缘无明显台阶纹，不需要额外的表面抛光处理即可直接使用。
