垂直轴风力发电机用磁悬浮磁力轴承结构

　　这套磁力轴承结构针对小型垂直轴风力涡轮发电机的支撑需求开发，核心解决传统接触式轴承在低速微风启动、长期免维护运行场景下的摩擦损耗与寿命短板。从实际应用场景来看，小型离网型垂直轴风机多部署在牧区、海岛、山区监控点位等运维难度极高的区域，传统滚动轴承在风沙、潮湿、高低温交变环境下容易出现润滑脂失效、磨损卡滞问题，而磁力支撑结构无机械接触的特性，从根源上消除了摩擦阻力，能让风机在更低的启动风速下切入发电，同时大幅延长整机无故障运行周期。

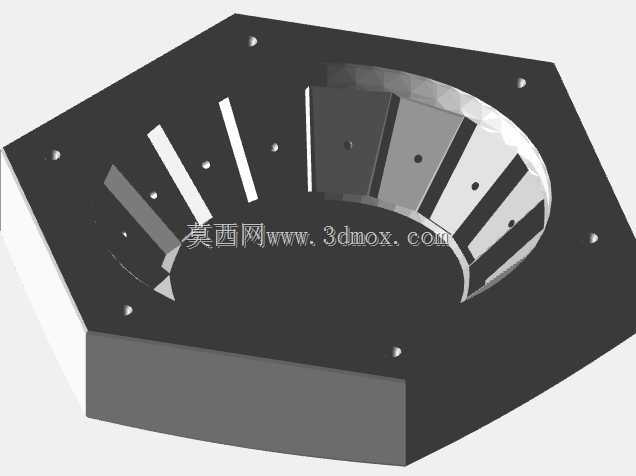

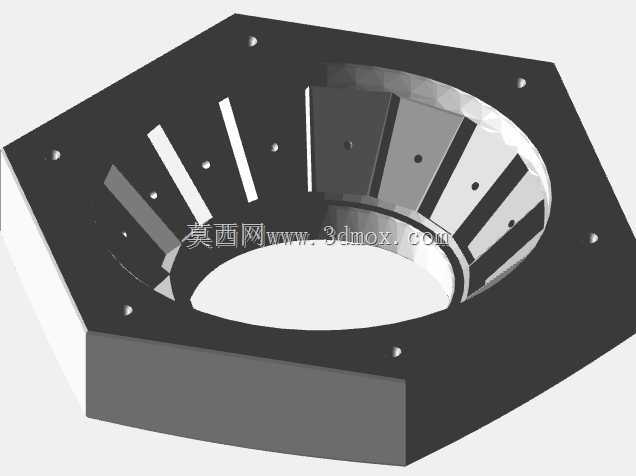

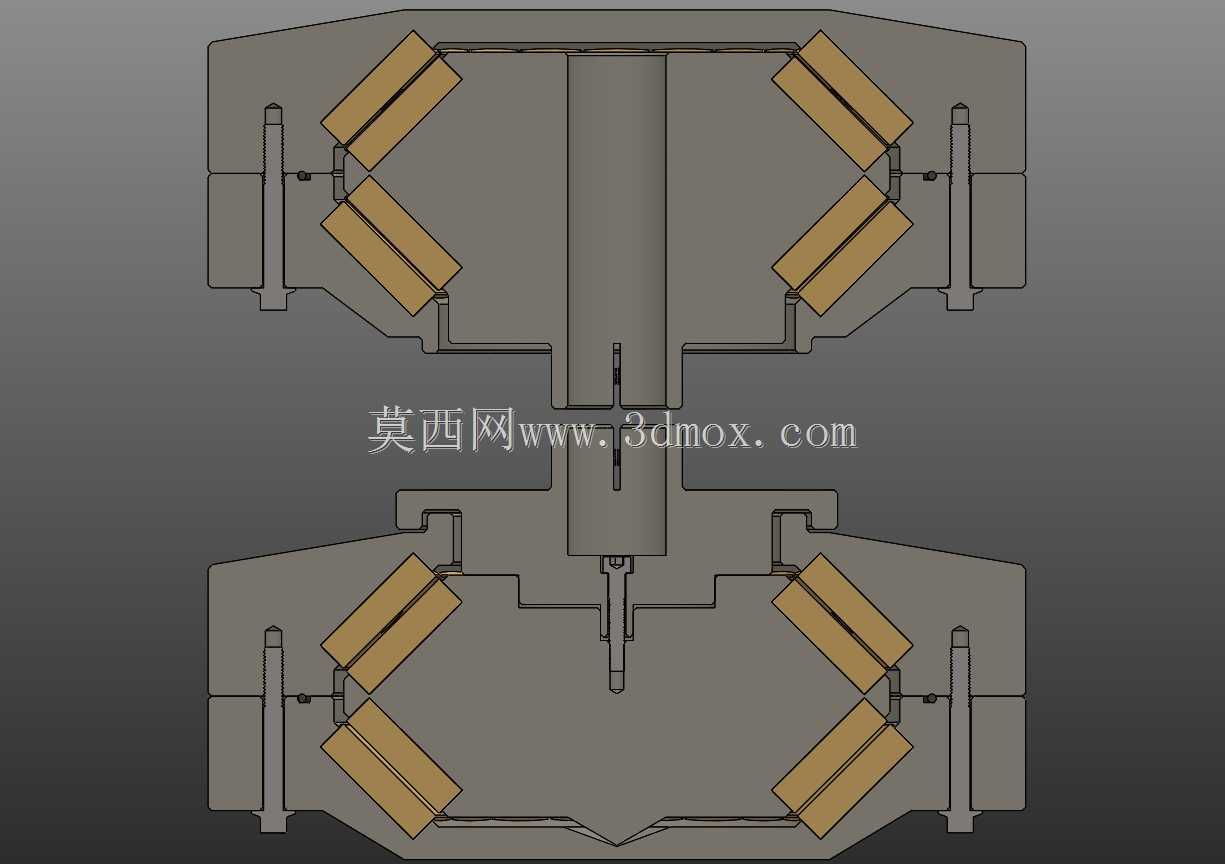

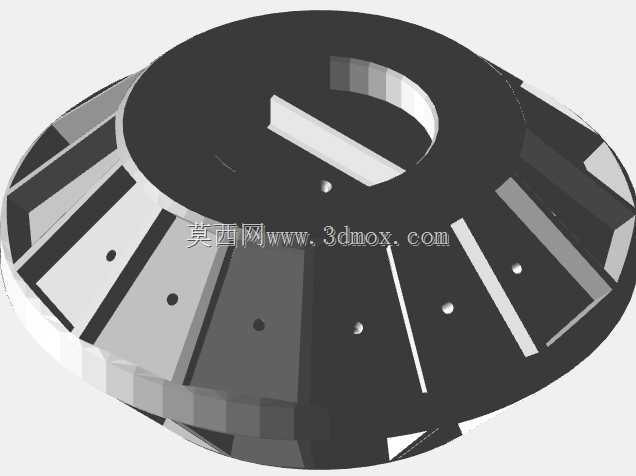

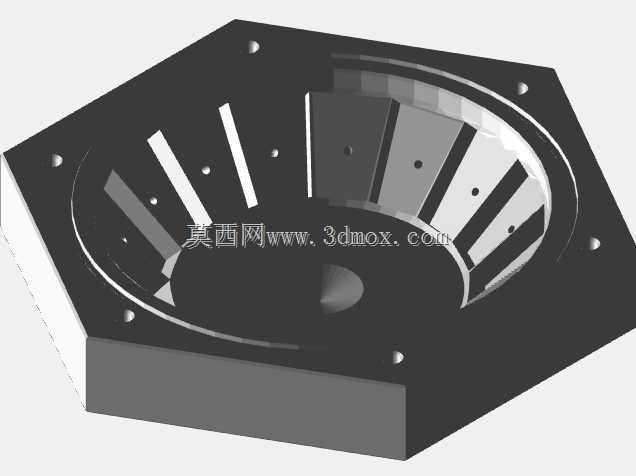

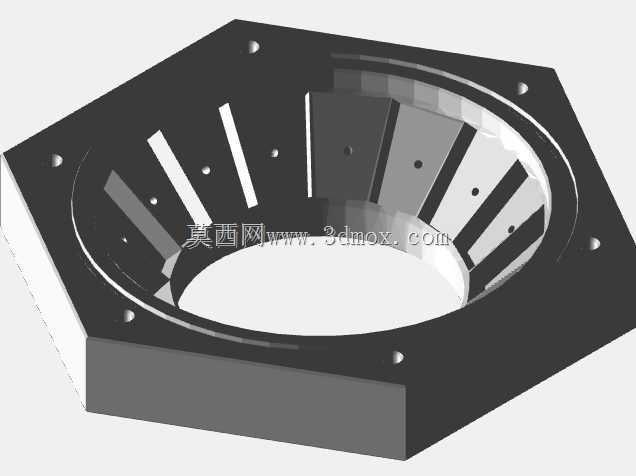

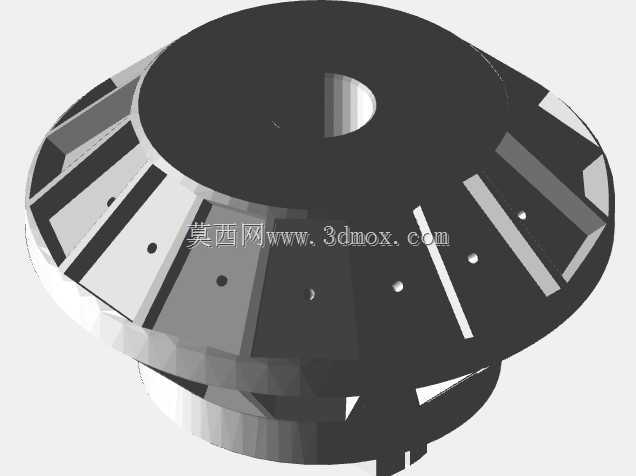

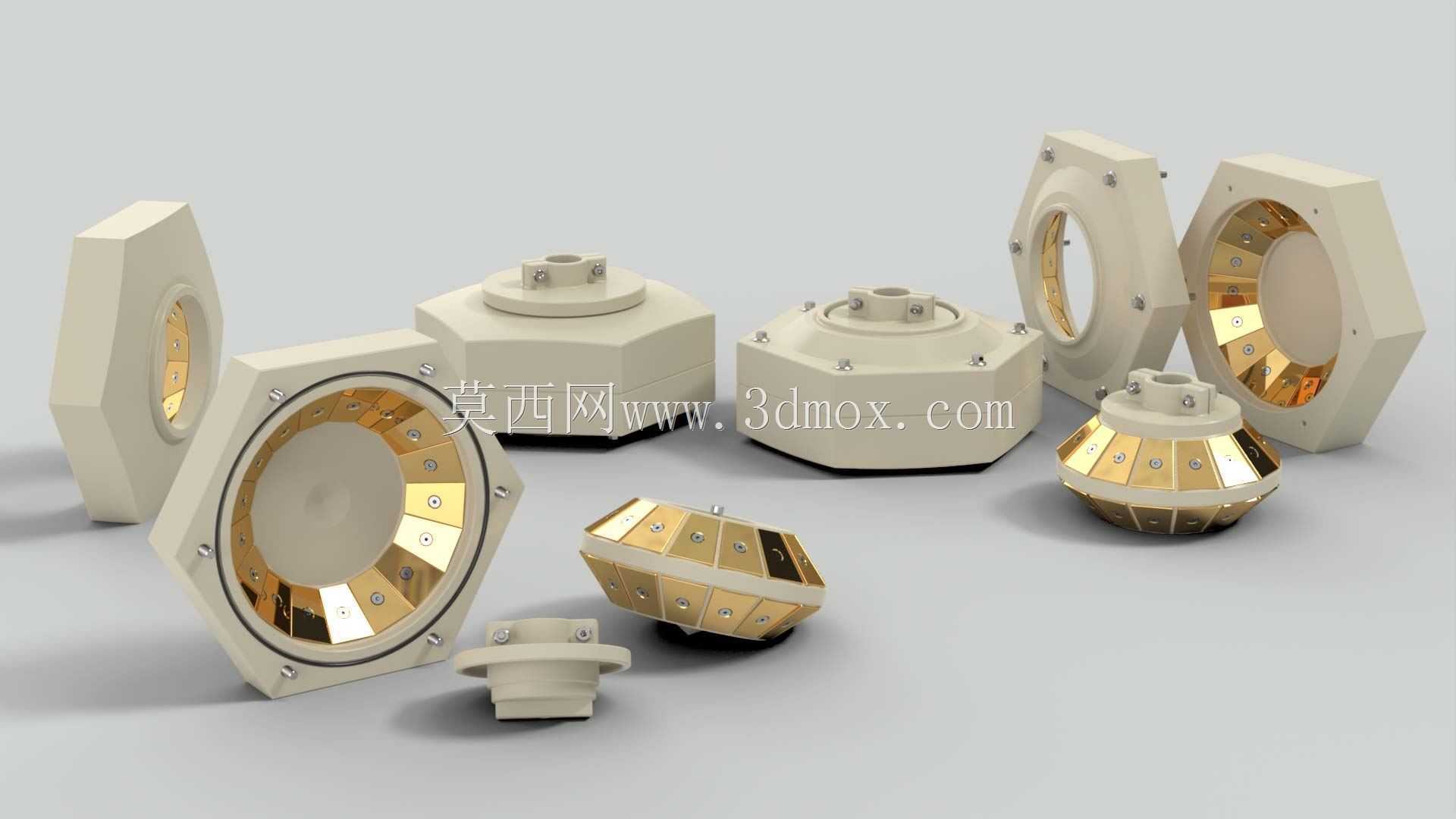

　　从功能特性上拆解，这套轴承采用分体式模块化设计，分为定子固定组件与转子随动组件两大部分，定子端为六边形法兰安装结构，适配常规小型垂直轴风机的机舱安装基准面，法兰面预留的沉头安装孔位可直接匹配M4-M6规格的标准紧固件，不需要额外加工转接板就能完成装配。转子端采用嵌套式永磁体阵列布局，磁钢按照特定极性排列形成闭合磁路，在轴向与径向同时产生稳定的磁悬浮约束力，既可以承受风轮转动带来的径向载荷，也能抵消阵风冲击带来的轴向窜动，不需要额外配置辅助止推结构就能满足小型风机的支撑需求。

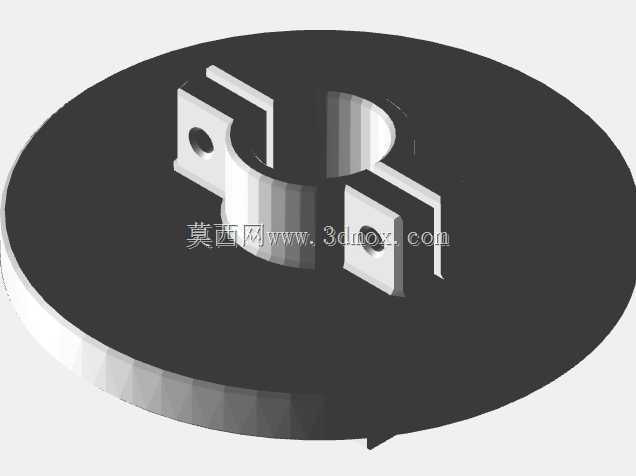

　　设计思路上充分考虑了快速制造与低成本验证的需求，除了永磁体、紧固件等标准商用部件外，其余支撑结构件均采用面向3D打印的几何优化，所有结构壁厚控制在2.5-4mm区间，没有复杂的倒扣与悬空结构，不需要添加大量支撑就能通过FDM或光固化工艺完成打印，打印完成后仅需要简单去除毛刺、压入磁钢就能完成组装，非常适合研发阶段的快速迭代验证，也能满足小批量定制化生产的成本控制要求。磁钢安装槽采用过盈配合设计，槽位公差控制在0.1mm以内，压入后不需要额外涂胶就能在额定转速下防止磁钢脱出，同时槽位边缘设计的定位凸台能保证每一块磁钢的安装极性与位置精度，避免因磁钢错位导致的磁路不均、悬浮力下降问题。

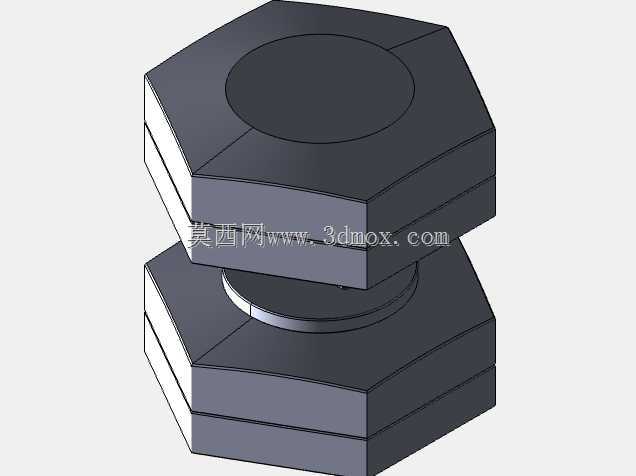

　　从安装边界来看，整套轴承的径向最大尺寸为120mm，轴向总装配高度为85mm，适配直径10-20mm的风机主轴，转子组件的动平衡校准面设计在外侧的六边形端面上，组装完成后可以直接在端面上粘贴平衡配重块，不需要拆卸结构就能完成现场动平衡校准。定子法兰的安装孔中心圆直径为100mm，孔位均布角度为60度，和市面上主流的100W-500W垂直轴风机的机舱安装尺寸完全兼容，替换原有接触式轴承时不需要改动原有风机的主体结构，仅需要调整主轴的轴向定位间隙即可完成升级。

　　在实际运行逻辑上，这套磁力轴承在静止状态下依靠磁路的自对中特性保持转子与定子的同轴度，启动时没有静摩擦阻力，当风速达到1.5m/s时就能带动风轮启动转动，运行过程中转子与定子之间保持0.8-1.2mm的均匀气隙，完全没有机械接触带来的磨损与噪音，即使在瞬时强风导致转子出现小幅偏移时，磁路产生的回复力也能将转子拉回中心位置，避免出现擦碰问题。结构上没有密封件、润滑脂等需要定期更换的易损件，在-20℃到60℃的环境温度范围内都能稳定工作，完全适配户外无人值守的运行场景。针对3D打印材料的强度特性，结构的受力部位均做了圆角过渡与加强筋设计，避免应力集中导致的结构开裂，在额定转速300rpm的运行工况下，结构的最大应力远低于常用PLA、PETG等3D打印材料的许用应力值，即使采用普通桌面级3D打印机制作的部件，也能满足长期运行的强度要求。
