差速驱动迷宫求解移动小车结构设计

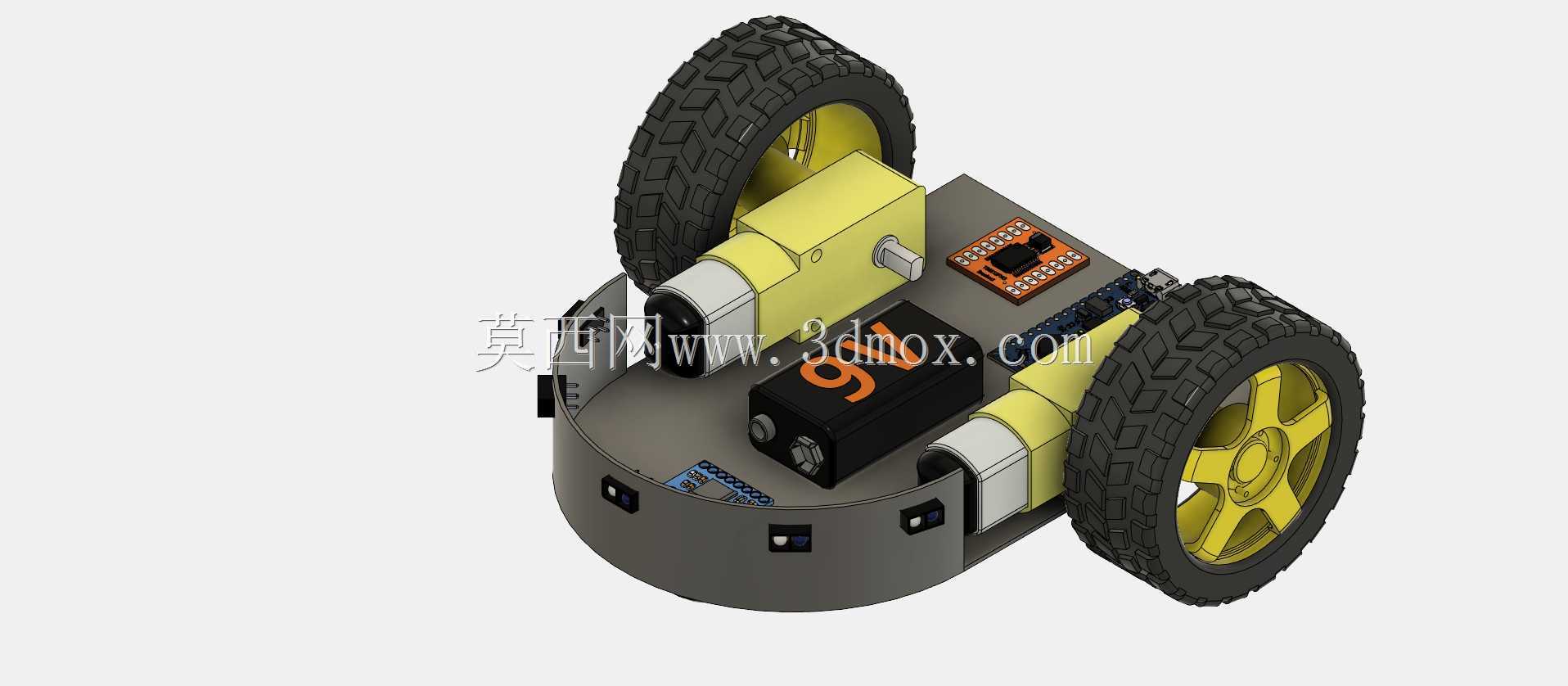

　　这款差速驱动的迷宫求解移动载体，核心应用场景集中在青少年机器人竞赛迷宫项目、室内自主导航算法验证、小型嵌入式移动平台教学实训领域，区别于常规的循迹小车，其结构设计完全围绕迷宫场景的通行约束展开，没有冗余的外覆盖件，所有元器件直接安装在主承载底板上，最大化压缩整机外形尺寸，适配标准迷宫赛道的通道宽度要求。整机采用双侧对称的动力布局，左右轮分别由独立的直流减速电机直驱，省去了额外的传动齿轮组，既降低了传动间隙带来的走行误差，也减少了结构件数量，压缩了整机重量；驱动轮选用大纹路橡胶轮胎，配合黄色轮毂的刚性支撑，在迷宫赛道的光滑PVC表面可以提供足够的抓地力，避免急转向、启停时出现打滑偏移，影响迷宫探路的里程计精度。

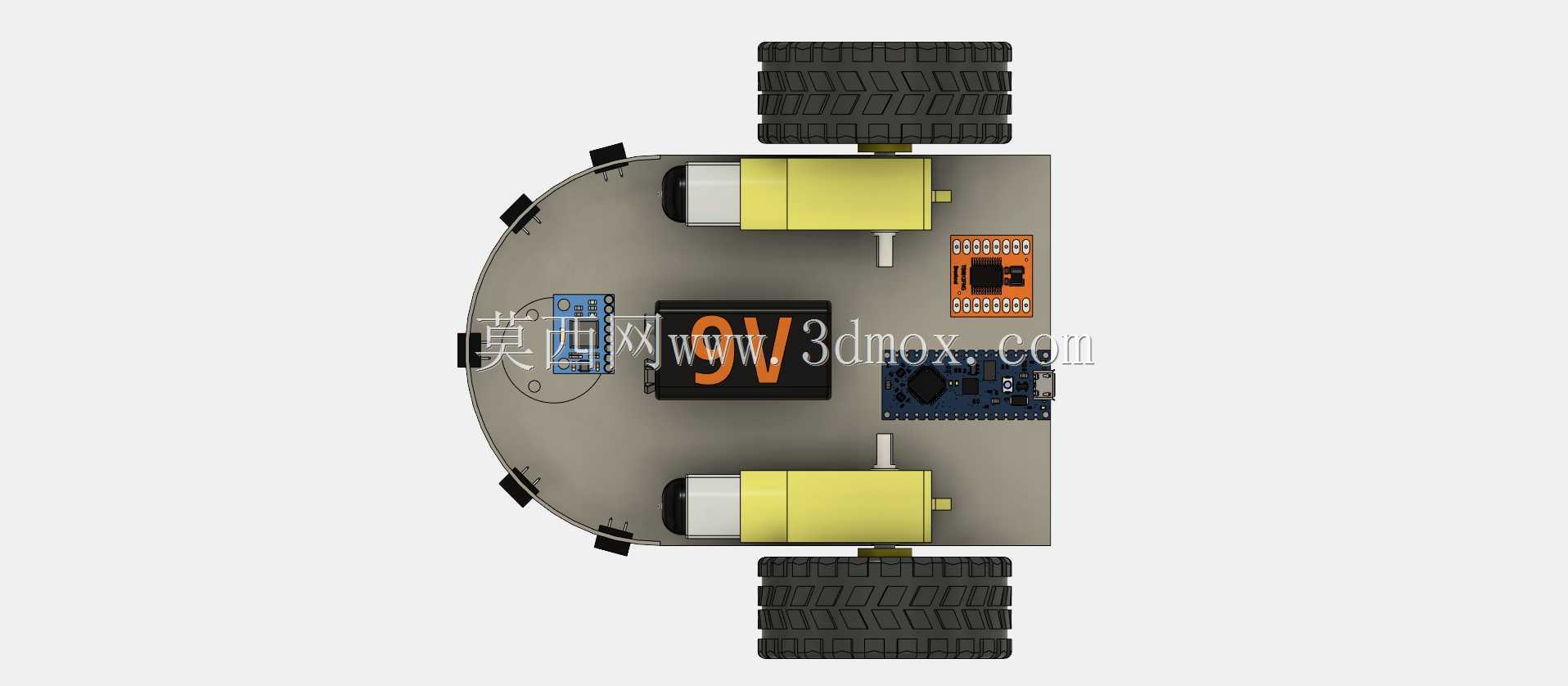

　　主承载底板采用切边的圆弧轮廓设计，前端做了收窄处理，两侧预留了传感器安装位，可直接挂载红外测距或者灰度传感器，用于检测迷宫墙面位置，底板上的安装孔位按照常用嵌入式控制板、驱动板、电池模块的标准孔距预留，不需要额外打孔就可以完成核心元器件的固定：电池模块居中布置在两轮轴线的中心位置，将整机重心控制在两轮支撑面的几何中心，避免单侧配重过大导致的走行偏斜；控制板与电机驱动板分置电池两侧，缩短电机接线长度，减少大电流驱动线路对传感器信号的干扰。

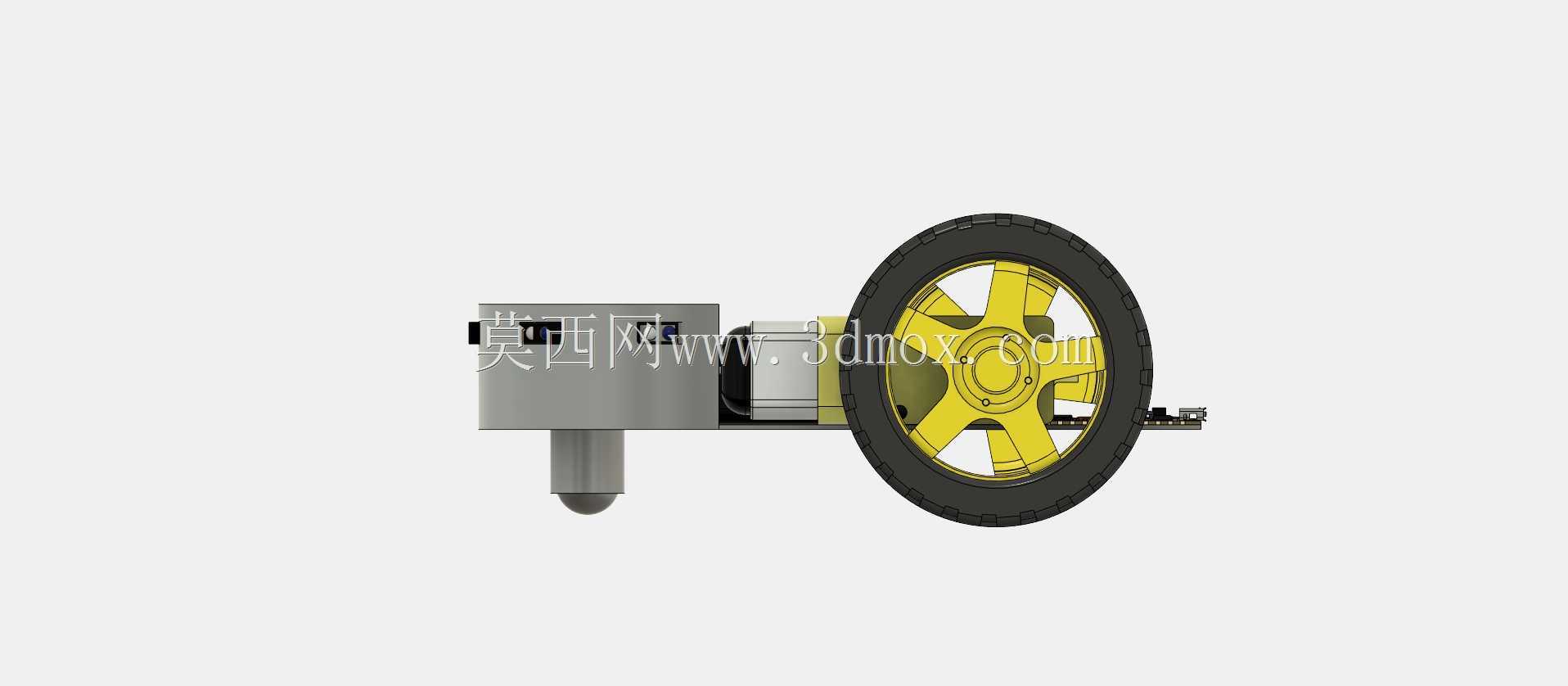

　　从安装边界来看，整机的最高点不超过轮胎顶部的高度，所有元器件的安装高度都控制在轮径范围内，避免在迷宫通行时剐蹭赛道上方的限位结构；底板离地间隙控制在3-5mm区间，既可以顺利通过赛道拼接处的微小台阶，也不会因为离地过高导致整机重心上抬，在急转向时出现侧翻。设计过程中优先考虑了装配调试的便捷性，电机通过L型支架直接固定在底板侧面，不需要复杂的定位工装就可以保证左右轮的同轴度，轮胎与轮毂采用过盈配合，日常维护更换轮胎不需要额外工具；底板边缘预留的多组安装槽，可以根据不同竞赛规则的要求，灵活调整传感器的安装高度与前后位置，不需要重新加工底板。

　　在走行性能匹配上，双轮差速的驱动形式可以实现原地零半径转向，在迷宫的丁字路口、死胡同位置可以快速完成转向动作，不需要预留额外的转弯半径，适配迷宫赛道狭窄的通行空间；整机的重量控制在合理区间，配合减速电机的输出扭矩，可以在平缓坡度的迷宫赛道上稳定通行，不会出现动力不足的情况。结构设计阶段就规避了常规小车的布线杂乱问题，底板上预留了走线槽位，所有传感器、动力线都可以沿着底板边缘的槽位布置，用扎带固定后不会超出整机轮廓，避免通行时勾挂迷宫墙面。不同于市面上通用的小车底盘，这款结构完全针对迷宫求解的场景做了优化，没有多余的装饰结构，所有的结构特征都服务于走行精度、装配效率、调试便利性三个核心需求，不管是用于竞赛参赛的载体搭建，还是用于嵌入式导航算法的实物验证，都可以直接在该结构基础上拓展传感器与控制模块，不需要对主承载结构做二次修改。
