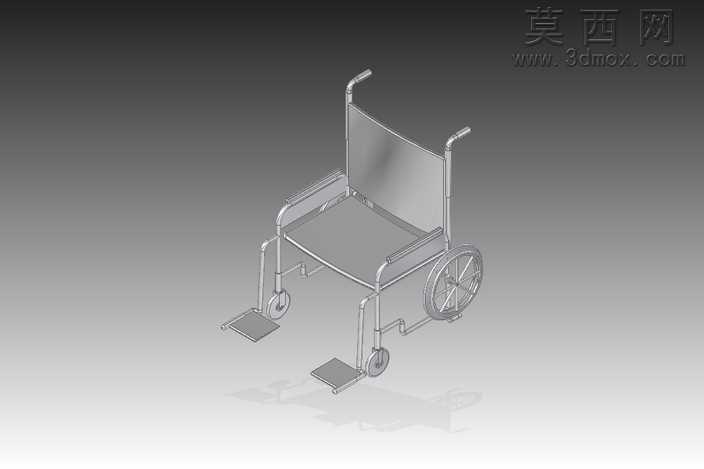

手动折叠式代步轮椅三维结构设计

本作品为手动代步轮椅的三维参数化建模成果，建模过程依托三维设计软件完成全结构1:1比例还原，整体建模遵循康复辅具的人机工程设计逻辑，对轮椅的每一处结构细节都做了精准的特征复刻。建模初期先搭建整体基准坐标系，以乘坐者的坐姿人体尺寸为核心参考，确定座面高度、靠背倾角、扶手高度、脚踏板位置的核心参数，确保结构尺寸符合日常使用的舒适区间。框架部分采用薄壁金属管材的建模逻辑，通过扫掠、折弯、布尔合并等特征命令，还原金属管材弯折成型的车架结构，对管材衔接处的焊接节点做了圆角过渡处理，既还原真实加工工艺特征，也避免模型出现尖锐棱角的不合理结构。行走轮组部分区分大尺寸驱动后轮与小尺寸转向前轮，后轮部分还原了轮辐、手推圈、轮轴的装配结构，轮圈采用橡胶材质的外观纹理设置，模拟真实轮椅轮胎的防滑质感；前轮采用万向轮结构建模，还原轮架的转动副结构，确保模型可直观展示前轮转向的运动逻辑。乘坐支撑部分包含靠背、座面、扶手、脚踏板四个核心模块，靠背采用略带后倾的曲面造型，贴合人体背部倚靠的自然曲线；座面做了微下沉的弧度处理，分散乘坐时的臀部压力；扶手设置在车架两侧的合理高度，方便乘坐者放置手臂借力；脚踏板通过可翻转的支架与前车架连接，建模时还原了铰接结构，可展示脚踏板翻折收起的活动状态。材质渲染阶段，车架部分赋予哑光银灰色金属材质，模拟不锈钢或铝合金管材的真实质感，轮胎部分赋予深灰色哑光橡胶材质，座面与靠背部分赋予深灰色耐磨织物材质，扶手与脚踏板表面做防滑纹理的材质处理，整体渲染效果写实，清晰区分不同部件的材质属性。结构设计上兼顾了稳固性与实用性，整体框架采用三角支撑结构强化承重能力，前后轮的轴距设置合理，避免使用过程中出现前倾后翻的风险，所有活动连接部位都做了限位结构的建模还原，确保各活动部件的活动范围符合真实使用逻辑，整体模型结构完整，装配关系清晰，可用于康复辅具的结构展示、设计参考等场景。
