壁挂式电气控制箱体三维设计作品

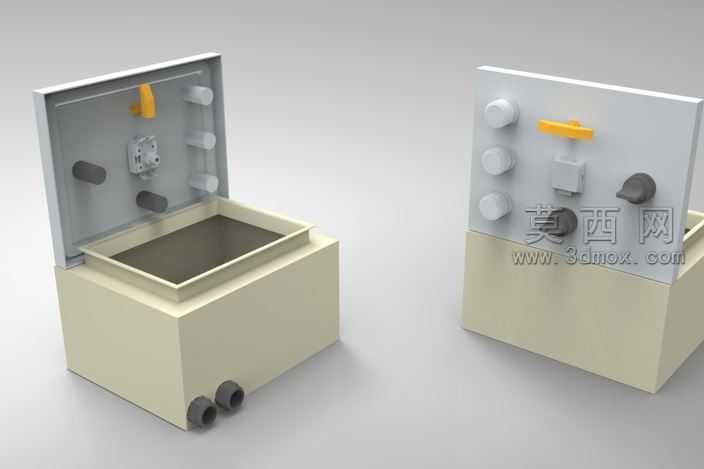

本作品为壁挂式电气控制箱体的三维建模设计成果，建模过程严格遵循工业电控箱体的实际生产规范，先通过基准面定位确定箱体整体长宽高比例，采用自底向上的建模逻辑完成各部分结构搭建。箱体主体采用抽壳特征构建封闭容纳腔，底部预留两个标准规格的线缆穿装接头位，接头处做了加厚凸台处理，保证穿线后的结构强度与密封性能；箱盖与箱体采用翻边扣合结构，边缘做圆角过渡处理，既避免钣金加工时的锐边划伤问题，也提升了箱体闭合后的密封防护效果。箱盖正面布局了多组控制元件安装位，包括三个圆形旋钮安装座、一个手柄式开关安装位、一个方形元件安装座以及一个深色旋钮安装位，所有安装位的尺寸均匹配常用低压电控元件的通用安装规格，孔位边缘做了沉台处理，保证元件安装后表面与箱盖齐平，兼顾美观与操作便利性。箱盖内侧预留了元件固定凸柱与走线卡扣位，可直接用于固定内部接线端子排与走线槽，箱体与箱盖的铰接位置做了隐藏式转轴槽设计，开合角度满足日常检修操作需求。材质渲染阶段，箱体主体采用米黄色哑光喷塑材质模拟工业电控箱的常用表面处理效果，箱盖采用浅灰色哑光金属材质模拟冷轧钢板喷塑质感，操作手柄采用亮黄色工程塑料材质做功能区分，穿线接头采用深灰色硬质塑料材质，各部件材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业产品的视觉质感。整体设计兼顾了结构实用性与加工工艺性，所有壁厚、圆角、安装位尺寸均符合钣金加工的工艺要求，无无法落地的异形结构，可直接用于电控产品的结构验证、方案展示或生产参考，完整还原了壁挂式控制箱体从外部操作界面到内部安装空间的全部结构细节。
