工业集成式液压动力控制机组

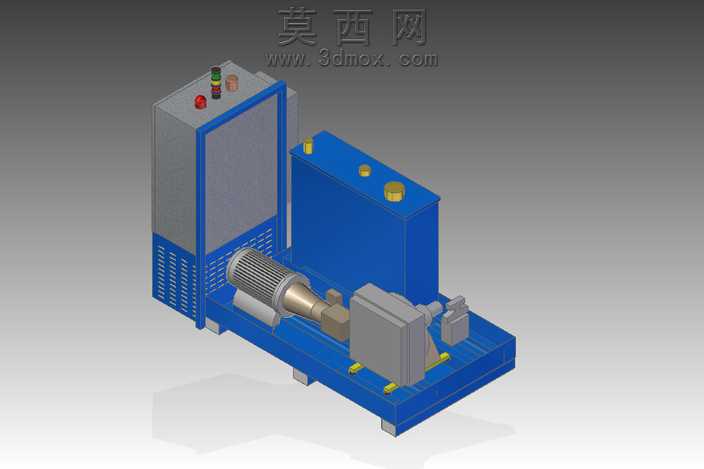

该三维模型采用工业液压系统常用的集成式布局设计，整体以蓝色作为主体结构的主色调，搭配灰色的功能部件，还原了工业现场液压动力单元的真实视觉效果。建模过程中首先搭建了一体式焊接底座的框架结构，底座上预留了多个安装定位孔位，用于固定各个功能模块，底部设置了可调式支撑脚，方便现场安装时调整设备水平度。底座左侧为立式电气控制柜，柜体采用钣金折弯结构建模，侧面设计了通风格栅，顶部预留了按钮、指示灯的安装位，还原了电气柜体的防护结构特征。底座中部为卧式电机与液压泵的直连传动结构，建模时还原了电机的散热筋、接线盒细节，以及泵体的连接法兰、轴端密封结构，两者之间通过联轴器实现动力传递，联轴器外部设置了安全防护罩，符合工业设备的安全设计规范。底座右侧为液压油箱模块，箱体采用钢板焊接结构建模，顶部设置了空气滤清器、液位计安装位、注油口，侧面预留了出油、回油的管路接口，油箱与泵组之间通过预设的油路通道实现连通，减少了外部管路的布置。模型整体装配关系严谨，各个部件的安装位置符合液压动力单元的实际布局逻辑，材质渲染上区分了钣金漆面、金属加工面、橡胶密封件的不同质感，金属部件添加了轻微的磨损做旧效果，漆面部分还原了工业烤漆的哑光质感，整体视觉效果贴近真实工业设备。设计过程中充分考虑了设备的维护便利性，电气柜门、油箱顶部盖板都预留了开合的结构空间，泵组与电机的安装位置预留了拆卸操作空间，整体结构紧凑，占地面积小，同时集成了电气控制、动力输出、油液存储的全部功能，适合作为中小型液压系统的动力源使用，可直接应用于工业设备的液压系统配套设计参考。
