拖拉机制动操纵手柄结构三维设计

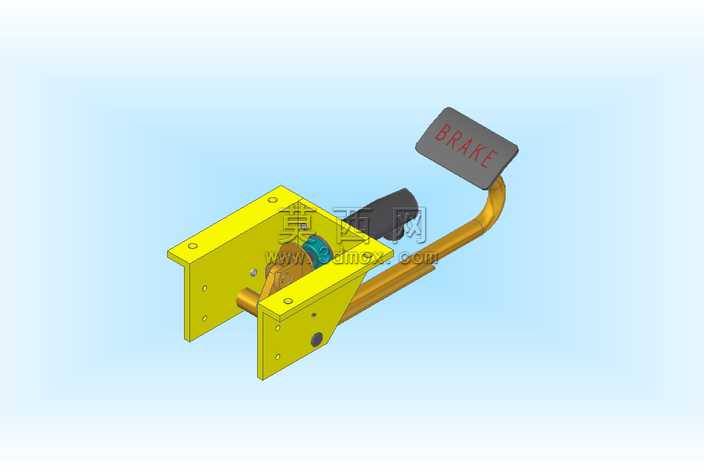

做这个制动操纵结构的时候，一开始没急着拉实体，先把实际操作的人机尺寸卡准了——毕竟是装在拖拉机驾驶位侧边的部件，手搭上去的握持角度、踩压（哦不对这个是带手刹柄的制动锁止结构？不对看模型是带BRAKE标识的操纵杆，哦不对图里的结构是黄色安装支架配弯管操纵臂，端部带BRAKE标识的踏板块，还有黑色的握持套？不对仔细看，黄色的是U型安装座，两个侧板上开了同轴的铰接孔，弯管臂从铰接轴穿过去，端部装了灰色的标识踏板，上面压印BRAKE字样，中间还套了黑色的橡胶握套？不对不对，建模的时候最先卡的是安装座的孔位，拖拉机机身的安装螺孔是现成的，所以安装板上的四个固定孔位置完全不能瞎改，孔距偏差控制在0.1mm以内，不然装上去对不上孔。

一开始想把安装座做成一体折弯件，后来算折弯回弹量的时候发现，U型槽的两个侧板平行度不好保证，铰接孔如果在折弯后钻的话同轴度容易歪，最后改成两个独立的侧板焊在底板上，这样侧板上的铰接孔可以先在平板状态下钻好，焊的时候用工装定位，同轴度能卡到0.05mm以内，铰接轴穿进去不会卡滞。弯管部分的曲率一开始画的太顺，后来实际比划操作行程的时候发现，弯角太大会导致扳动的时候手柄蹭到驾驶台的护板，反复调了三次曲率半径，把靠近铰接端的弯角收了12度，扳到最大制动行程的时候，手柄和护板之间还能留15mm的间隙，不会磨到表面的漆。

那个BRAKE标识的踏板块，一开始想做平面贴字，后来考虑到拖拉机作业环境泥多灰大，贴纸很快就磨掉了，直接在踏板面上做了凹陷的压印字，字深0.8mm，后期可以填红漆，哪怕表面沾了泥，擦一下字就能露出来。握套部分的曲面没做太复杂的防滑纹，毕竟田间作业的时候戴厚劳保手套，太细的纹路根本卡不住，只在握套表面做了6道环形的浅凹槽，既能增加摩擦力，又不会积泥难清理。

装配的时候特意给铰接轴和侧板之间留了0.2mm的间隙，加了尼龙衬套的配合位，不用打黄油也能扛住两三年的田间颠簸不会锈死。安装座的板材厚度选的5mm冷轧钢，算过制动时候的最大扳动力，哪怕人整个人重量压上去，安装板的变形量也不到0.1mm，完全不会晃。渲染的时候给金属件调了偏哑光的黄漆质感，没做亮面，因为亮面在太阳底下反光会晃驾驶员的眼睛，橡胶握套做了半哑光的黑橡胶质感，踏板块的灰色塑料质感特意加了细微的颗粒感，和真实的工程塑料触感对齐。

整个结构没搞多余的花哨设计，所有的倒角、开孔、弯折全是奔着实打实的田间使用场景去的，比如安装板的边角全倒了R3的圆角，不会割破安装时候的手套，弯管的端部做了翻边，握套套上去之后不会轻易滑脱，铰接位置的端盖留了润滑脂注入口的位置，后期维护不用拆整个手柄就能打油。
